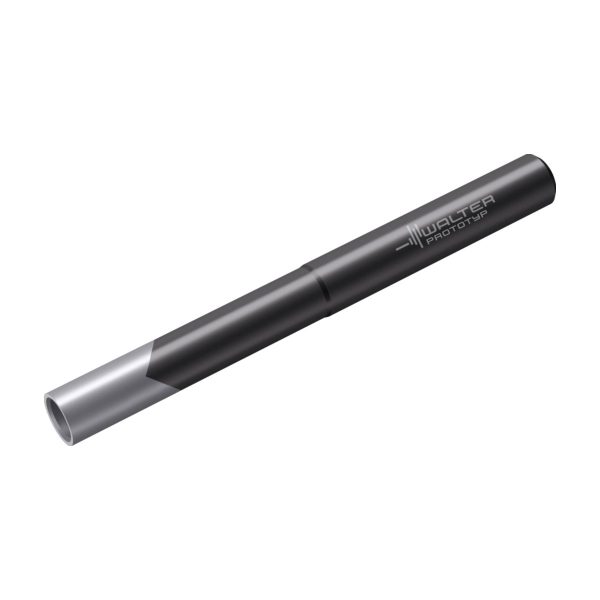

Adaptor DIN 6535 HA AK610.Z20.E20.110C-AK610.Z20.E20.110C-4042446241537
Adaptor DIN 6535 HA AK610.Z20.E20.110C-AK610.Z20.E20.110C-4042446241537
Adaptor DIN 6535 HA - AK610.UZ31.E25.063C - imagine 2

Adaptor DIN 6535 HA – AK610.UZ31.E25.063C

Adaptor DIN 6535 HA AK610.Z20.E20.110C-AK610.Z20.E20.110C-4042446241537 Adaptor DIN 6535 HA – AK610.UZ19.E20.044C
Adaptor DIN 6535 HA – AK610.UZ15.E10.051C

4.592,87 lei fără TVA - 5.557,37 lei cu TVA

Numărul articolului: 5835487Familie produs: 1AK610 SKU: AK610.UZ31.E25.063C EAN: 4042446195410 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,430 kg
Dimensiuni 170 × 40 mm
Domeniu de utilizare

Diametrul corpului

Lungime diametru exterior 1

Lungime diametru corp 2

Coadă, pe partea piesei

Lungime funcțională

Tip unealtă

group_name_2

Adaptoare rotative
udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului24,4mm
A2
Diametrul exterior 224,4mm
B1
Lungime diametru exterior 163,5mm
B2
Lungime diametru corp 2107,1mm
B3
Lungime în consolă107,1mm
B4
Cantitate rezerve de reascuțire165,1mm
B71
Lungime funcțională165,1mm
BLD
Identificator imagine513124
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii1250
C3
Diametru de prindere, pe partea mașinii31,75mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C51
Coadă, pe partea pieseiSAC
C52
Formă adaptor, pe partea piesei4
C54
Variantă de adaptor, pe partea piesei9
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei250
C711
Diametru de prindere, minim/diametru nominal, pe partea pieseih6
D6
Turație, maximă800001/min
D7
Masă (greutate)1,43kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
G35
Număr de găuri1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
J1
Standard-
J22
Codificare produs6
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiSAC04B0250****
J6
Codare loc de separare pe partea mașiniiZYL01S1250h$06
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul corpului24,4mm
BMC
Execuția sculeiH
CCFMS
Formă adaptor, pe partea mașinii1
CCFWS
Formă adaptor, pe partea piesei4
CCMS
Codare loc de separare pe partea mașiniiZYL01S1250h$06
CCTMS
Coadă, pe partea mașiniiZYL
CCTWS
Coadă, pe partea pieseiSAC
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire1
CP
Coolant pressure100MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideS
CUBPWS
Connection unit base precision workpiece sideB
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii1250
CZCWS
Mărime adaptor pe partea piesei250
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională165,1mm
LPR
Lungime în consolă107,1mm
OAL
Cantitate rezerve de reascuțire165,1mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă800001/min
TQ
Torque65Nm
TSYC
Identificator imagineAK610-UC-A
WT
Masă (greutate)1,43kg
XYWD
xyw plane distance-165,1mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

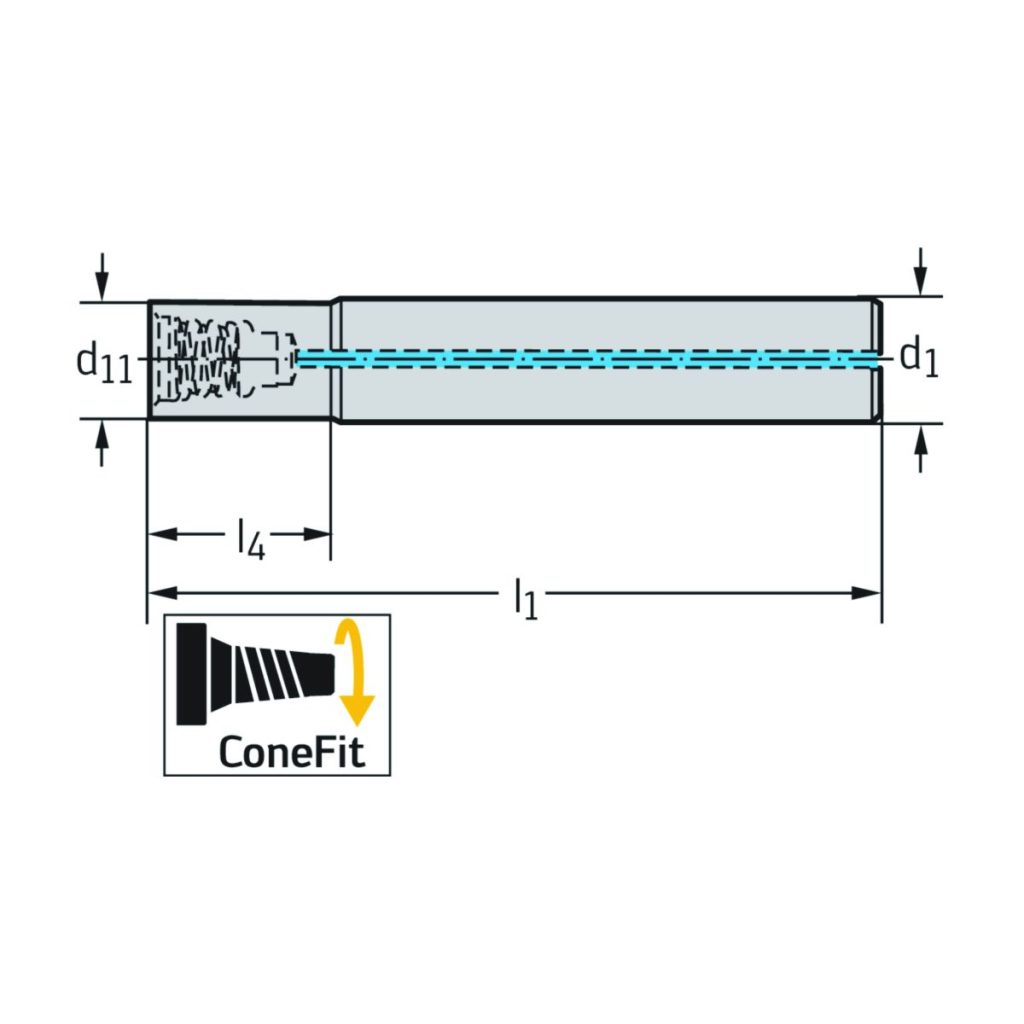

Adaptor DIN 6535 HA AK610 • inch • Pentru capete de frezare ConeFit • Cu coadă din carbură • d1=1 1/4 • d11=E25

DenumireDescriereValoareUnitate
l<sub>4</sub>Lungimea funcțională2,5inch
l<sub>1</sub>Lungimea totală6,5inch
CodificareCodificare sculăAK610.UZ31.E25.063C
GreutateGreutatea3,153lbs
d<sub>1</sub>Codul dimensiunii de îmbinare1.250
d<sub>11</sub>Codul dimensiunii de îmbinareE25
