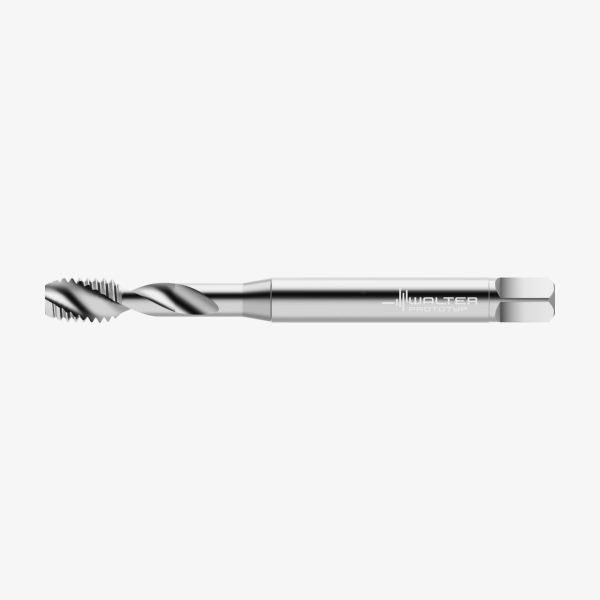

Tarozi din HSS-E pentru mașini - AN20516-M4 - imagine 1

Tarozi din HSS-E pentru mașini – AN20516-M4

Tarozi din HSS-E pentru mașini – AN20516-M3
Tarozi din HSS-E pentru mașini – AN20516-M5

194,31 lei fără TVA - 235,12 lei cu TVA

PMKNSHO
●●●●
Numărul articolului: 7569506Familie produs: 1AN20516 SKU: AN20516-M4 EAN: 4042446299743 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,007 kg
Dimensiuni 81 × 10 mm
Domeniu de utilizare

Aplicație principală

Tip de filet

Codificare filet, exterior

Lungime coadă

Tip unealtă

Aplicație secundară

,

group_name_2

Tarodare
group_name_7

Tarozi de maşini din HSS-E (-PM) ISO2/6H
DenumireDescriereValoareUnitate
A1
Tip de filet4mm
A21
Diametrul nominal al filetului, metric4mm
A25
Codificare filet, exteriorM 4
A3
Pasul filetului6Hmm
A5
Clasă de toleranță a filetului6H
A6
Diametru con de atac3,27mm
A9
Diametrul gâtului3,08mm
B1
Lungimea filetului7mm
B2
Lungime utilă21mm
B3
Cantitate rezerve de reascuțire64,65mm
B4
Lungimea conului de atac1,75mm
B8
Lungimea canalului de prinderemmmm
C11
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii21
C14
Variantă de adaptor, pe partea mașinii2
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii168
C3
Diametru de prindere, pe partea mașinii4,267mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh9
C4
Lungime coadă36mm
D1
Număr de muchii așchietoare2
D2
Sens eliceR
D3
Unghiul elicei35°
D7
Masă (greutate)0,007kg
F1
Sensul de așchiereR
G21
Tipul de sculă1
G3
Formă de con de atacC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorUNBESCHICH
H4
Execuția sculeiS
H5
Acoperire/suprafațăunbeschichtet
J1
StandardDIN/ANSI
J21
Număr articolAN20516-M4
J22
Codificare produs274
J3
Siglă companieW
J6
Siglă companieZYL21R1680h$09
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareEGI
NSM
Număr standard caracteristicăDIN4000-80
OVERHANG_LENGTH
Lungime în consolă43,3mm
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL21R1680h$09
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăunbeschichtet
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine sideR
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii168
DN
Diametrul gâtuluimmmm
FHA
Unghiul elicei35°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral18,5°
GEP
Elemente de ghidare0
GRADE
Denumire sort de la producătorUNBESCHICH
GRDPRIO
Codificare standard sort, utilizare principală-
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LCF
Lungimea canalului de prindere18mm
LF
Lungime funcțională63mm
LS
Lungime coadă36mm
LSC
Lungime gaură de fixare21,35mm
LU
Lungime utilă21mm
NOF
Număr de muchii așchietoare2
OAL
Cantitate rezerve de reascuțire64,65mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă50001/min
STDNO
StandardDIN/ANSI
TCTR
Clasă de toleranță a filetului6H
TD
Diametrul nominal al filetului, metric4mm
TG
Conicitate0
THDH
Sensul de așchiereR
THFT
Tip de filetM
THL
Lungimea filetului7mm
THSTS
Thread starts1
TP
Pasul filetului0,7mm
TSYC
Identificator imagineAN20516
TTP
Filet exterior/interiorI
TTPID
Tipul de sculă1
ULDR
Usable length diameter ratio3
WT
Masă (greutate)0,007kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Tarozi din HSS-E pentru mașini • Paradur® X·pert N • ≤3xD • M/6H • DIN/ANSI • right hand flute 35° • adecvat pentru găuri înfundate • M 4 • P=0,7mm

Descriere unealtă

Tarozi din HSS-E pentru gaură înfundată

Domenii de utilizare

ISO N: Aliaje AlSi cu un conținut de Si de până la 12%
ISO N: Cupru pur
ISO S: Titan (pur) și materiale nealiate din nichel
ISO S: Termoplast

Avantajele Dvs.

Execuție economică a filetelor la mărimi de loturi mici și medii
Fiabilitate mare datorită formării foarte bune a așchiilor, datorită suprafeței polizate
Nicio retezare în materiale moi

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare0,168inch
l<sub>1</sub>Lungimea funcțională2,48inch
l<sub>9</sub>lungime pătrat de antrenare0,25inch
l<sub>3</sub>Lungime utilă0,827inch
NNumărul de canale2
CodificareCodificare sculăAN20516-M4
D<sub>N</sub>Dimensiunea filetului0,157inch
D<sub>N</sub>-PDimensiunea filetuluiM 4
L<sub>c</sub>Lungimea firului0,276inch
Lățimea de prindereLățimea de prindere0,131inch
