Lărgitor/alezor cu două muchii așchietoare – B5460-148-200-N8-CN19
11.268,07 lei fără TVA - 13.634,36 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 6,520 kg |
|---|---|
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungime în consolă | |
| Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă | |
| Tip unealtă | |
| group_name_2 | Lărgire şi lărgire de precizie |
| group_name_7 | B5460 Dc = 148–300 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A11 | Diametru muchie așchietoare, minim | 200 | mm |
A12 | Diametru muchie așchietoare 2 | 200 | mm |
B3 | Lungime în consolă | 122 | mm |
B5 | Cantitate rezerve de reascuțire | 122 | mm |
B71 | Lungime funcțională | 122 | mm |
BLD | Identificator imagine | 8 | |
C11 | Coadă, pe partea mașinii | NCT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 800 | |
C3 | Diametru de prindere, pe partea mașinii | mm | mm |
D6 | Lungime coadă | 18 | mm |
D6 | Turație, maximă | 2581 | 1/min |
D7 | Masă (greutate) | 6,52 | kg |
D9 | Ajustabilitate | 1 | |
E1 | Unghiul de atac | 90 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 2 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J21 | Număr articol | B5460-148-200-N8-CN19 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$CN1906002****** | |
J42 | Codificare plăcuță amovibilă | CNMG 19 06 12 | |
J6 | Codare loc de separare pe partea mașinii | NCT01C0800$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J91 | Codare loc de separare plăcuță amovibilă | ISO$CN1906002****** | |
NSM | Număr standard caracteristică | DIN4000-84 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 6,52 | kg |
Inserții de strunjire Rombice negative de 80° – CNMG190612-RM5 WSM20SSKU: CNMG190612-RM5 WSM20S231,78 lei fără TVA - 280,45 lei cu TVA- Inserții de strunjire Rombice negative de 80° – CNMG190612-RM5 WSM30SSKU: CNMG190612-RM5 WSM30S231,78 lei fără TVA - 280,45 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190616-RM5 WSM20SSKU: CNMG190616-RM5 WSM20S231,78 lei fără TVA - 280,45 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190616-RM5 WSM30SSKU: CNMG190616-RM5 WSM30S231,78 lei fără TVA - 280,45 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190612-RM5 WMP20SSKU: CNMG190612-RM5 WMP20S238,74 lei fără TVA - 288,88 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190612-RM5 WSM10SSKU: CNMG190612-RM5 WSM10S231,78 lei fără TVA - 280,45 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190612-MK5 WKK20SSKU: CNMG190612-MK5 WKK20S231,78 lei fără TVA - 280,45 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190616-MK5 WKK20SSKU: CNMG190616-MK5 WKK20S231,78 lei fără TVA - 280,45 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190612-MK5 WKK10SSKU: CNMG190612-MK5 WKK10S231,78 lei fără TVA - 280,45 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190616-MK5 WKK10SSKU: CNMG190616-MK5 WKK10S231,78 lei fără TVA - 280,45 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190608-NRS WSM10SSKU: CNMG190608-NRS WSM10S231,78 lei fără TVA - 280,45 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190608-NRS WSM20SSKU: CNMG190608-NRS WSM20S231,78 lei fără TVA - 280,45 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190612-NRS WSM10SSKU: CNMG190612-NRS WSM10S231,78 lei fără TVA - 280,45 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190612-NRS WSM20SSKU: CNMG190612-NRS WSM20S231,78 lei fără TVA - 280,45 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190612-MS3 WSM01SKU: CNMG190612-MS3 WSM01238,21 lei fără TVA - 288,23 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190612-MS3 WSM20SSKU: CNMG190612-MS3 WSM20S231,78 lei fără TVA - 280,45 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMA190612-RK5 WKK20SSKU: CNMA190612-RK5 WKK20S231,78 lei fără TVA - 280,45 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMA190616-RK5 WKK20SSKU: CNMA190616-RK5 WKK20S231,78 lei fără TVA - 280,45 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMA190624-RK5 WKK20SSKU: CNMA190624-RK5 WKK20S231,78 lei fără TVA - 280,45 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMA190616-RK7 WKK20SSKU: CNMA190616-RK7 WKK20S231,78 lei fără TVA - 280,45 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMA190616-RK7 WKK10SSKU: CNMA190616-RK7 WKK10S231,78 lei fără TVA - 280,45 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190612-RP5 WPP05GSKU: CNMG190612-RP5 WPP05G238,74 lei fără TVA - 288,88 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190616-RP5 WPP05GSKU: CNMG190616-RP5 WPP05G238,74 lei fără TVA - 288,88 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190624-RP5 WPP10GSKU: CNMG190624-RP5 WPP10G238,74 lei fără TVA - 288,88 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190624-RP5 WPP20GSKU: CNMG190624-RP5 WPP20G238,74 lei fără TVA - 288,88 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190612-RP5 WPP20GSKU: CNMG190612-RP5 WPP20G238,74 lei fără TVA - 288,88 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190612-RP5 WPP30GSKU: CNMG190612-RP5 WPP30G238,74 lei fără TVA - 288,88 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190616-RP5 WPP10GSKU: CNMG190616-RP5 WPP10G238,74 lei fără TVA - 288,88 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190616-RP5 WPP20GSKU: CNMG190616-RP5 WPP20G238,74 lei fără TVA - 288,88 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190616-RP5 WPP30GSKU: CNMG190616-RP5 WPP30G238,74 lei fără TVA - 288,88 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190608-RP5 WPP10GSKU: CNMG190608-RP5 WPP10G238,74 lei fără TVA - 288,88 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190608-RP5 WPP20GSKU: CNMG190608-RP5 WPP20G238,74 lei fără TVA - 288,88 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190608-RP5 WPP30GSKU: CNMG190608-RP5 WPP30G238,74 lei fără TVA - 288,88 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190612-RP5 WPP10GSKU: CNMG190612-RP5 WPP10G238,74 lei fără TVA - 288,88 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190616-RP7 WPP05GSKU: CNMG190616-RP7 WPP05G238,74 lei fără TVA - 288,88 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190612-RP7 WPP30GSKU: CNMG190612-RP7 WPP30G238,74 lei fără TVA - 288,88 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190616-RP7 WPP10GSKU: CNMG190616-RP7 WPP10G238,74 lei fără TVA - 288,88 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190616-RP7 WPP20GSKU: CNMG190616-RP7 WPP20G238,74 lei fără TVA - 288,88 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190616-RP7 WPP30GSKU: CNMG190616-RP7 WPP30G238,74 lei fără TVA - 288,88 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190612-RP7 WPP10GSKU: CNMG190612-RP7 WPP10G238,74 lei fără TVA - 288,88 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190612-RP7 WPP20GSKU: CNMG190612-RP7 WPP20G238,74 lei fără TVA - 288,88 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190612-RP7 WKP30SSKU: CNMG190612-RP7 WKP30S231,78 lei fără TVA - 280,45 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190616-RP7 WKP30SSKU: CNMG190616-RP7 WKP30S231,78 lei fără TVA - 280,45 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190616-NRT WS10SKU: CNMG190616-NRT WS10176,65 lei fără TVA - 213,75 lei cu TVA
- Inserții de strunjire Rombice negative de 80° – CNMG190616-NRT WSM20SSKU: CNMG190616-NRT WSM20S231,78 lei fără TVA - 280,45 lei cu TVA
- Prelungitor – A101M.0.80.100.80SKU: A101M.0.80.100.802.574,79 lei fără TVA - 3.115,50 lei cu TVA
- Prelungitor – A101M.0.80.160.80SKU: A101M.0.80.160.802.917,39 lei fără TVA - 3.530,04 lei cu TVA
- Mărire – A103M.0.63.090.80SKU: A103M.0.63.090.804.812,35 lei fără TVA - 5.822,94 lei cu TVA
- Prelungitor – A101M.0.80.120.80SKU: A101M.0.80.120.802.676,50 lei fără TVA - 3.238,57 lei cu TVA
- Prelungitor – A101M.0.80.140.80SKU: A101M.0.80.140.802.772,85 lei fără TVA - 3.355,15 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.50.040.80SKU: A100M.4.50.040.802.708,62 lei fără TVA - 3.277,43 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.40.090.80SKU: A100M.4.40.090.804.111,10 lei fără TVA - 4.974,43 lei cu TVA
- Master DIN 69871-1 AD – AK100M.2.50.060.80SKU: AK100M.2.50.060.803.484,80 lei fără TVA - 4.216,61 lei cu TVA
- Master ANSI ASME B5.50 – A100M.3.50.050.80SKU: A100M.3.50.050.802.440,97 lei fără TVA - 2.953,57 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.50.025.80SKU: A100M.2.50.025.802.708,62 lei fără TVA - 3.277,43 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.40.090.80SKU: A100M.2.40.090.803.559,75 lei fără TVA - 4.307,30 lei cu TVA
- Master DIN 69871-1 AD/B – AK200M.2.50.030.80SKU: AK200M.2.50.030.802.879,91 lei fără TVA - 3.484,69 lei cu TVA
- Master DIN 69893-1 A – A100M.7.100.100.80.HSKSKU: A100M.7.100.100.80.HSK3.784,57 lei fără TVA - 4.579,33 lei cu TVA
- Master Walter CaptoTM – A100M.8.80.070.80.C8SKU: A100M.8.80.070.80.C83.099,39 lei fără TVA - 3.750,26 lei cu TVA
- Master DIN 69893-1 A – A100M.7.063.080.80.HSKSKU: A100M.7.063.080.80.HSK3.168,98 lei fără TVA - 3.834,47 lei cu TVA
- Master VDI DIN 69880 – AK135M.5.60.060.N8SKU: AK135M.5.60.060.N86.032,83 lei fără TVA - 7.299,72 lei cu TVA
- Master VDI DIN 69880 – AK135M.5.40.060.N8SKU: AK135M.5.40.060.N84.844,47 lei fără TVA - 5.861,81 lei cu TVA
- Master VDI DIN 69880 – AK135M.5.50.060.N8SKU: AK135M.5.50.060.N84.844,47 lei fără TVA - 5.861,81 lei cu TVA
- Master Walter CaptoTM – A100M.8.63.070.80.C6SKU: A100M.8.63.070.80.C62.810,33 lei fără TVA - 3.400,50 lei cu TVA
- Cheie – ISO2936-8SKU: ISO2936-828,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – FS2048SKU: FS204890,73 lei fără TVA - 109,78 lei cu TVA
- Cheie – FS1486SKU: FS1486138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2041SKU: FS20412.301,79 lei fără TVA - 2.785,17 lei cu TVA
- Cheie – ISO2936-2,5SKU: ISO2936-2,528,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – ISO2936-3SKU: ISO2936-328,96 lei fără TVA - 35,04 lei cu TVA
- Casetă Boring XT cu plăcuță amovibilă CN.. – EB726.CN19SKU: EB726.CN191.552,37 lei fără TVA - 1.878,37 lei cu TVA
- Lărgitor de precizie – corp de bază – B5120-148-000-N8-BSKU: B5120-148-000-N8-B4.919,41 lei fără TVA - 5.952,49 lei cu TVA
- 4.255,64 lei fără TVA - 5.149,32 lei cu TVA
Descriere

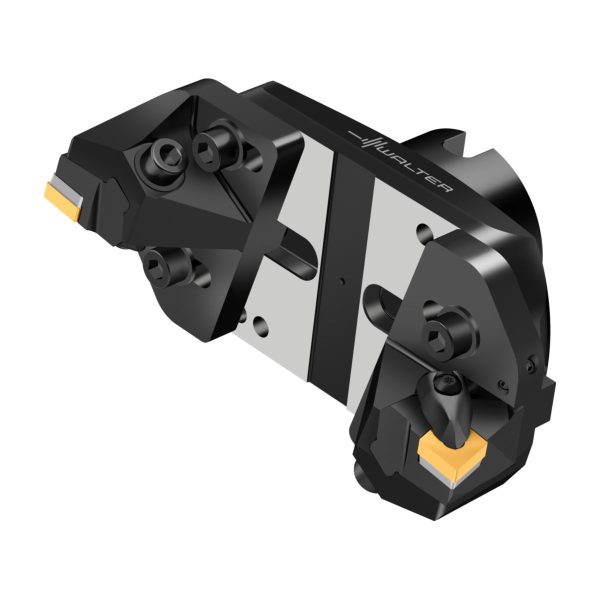

Lărgitor/alezor cu două muchii așchietoare B5460 • adaptor modular NCT • metric • Dc=148-200mm
Descriere unealtă
Lărgitor în variantă constructivă cu punte B5460 cu plăcuțe cu două muchii așchietoare
Pentru plăcuțe amovibile montate radial CC.., SC.., CN..
Casete reglabile axial și radial
Interfețe: adaptor Walter Capto™ și NCT
Diametre de 298–620 mm cu punte din aluminiu și strat acoperitor dur
Diametre de 148–300 mm cu casete
Domenii de utilizare
Domenii de utilizare: Industria constructoare de mașini și alte ramuri
Utilizare universală la lărgirea găurilor (<
gt/
Degroșare simetrică, cu decalaj radial și radial-axial (ARS)
Datorită ajustării casetei cu decalaj radial, se poate utiliza și pe mașini cu putere redusă
Avantajele Dvs.
Serviciu de reparații mai rapid și mai fiabil
Lărgire stabilă, compactă, fiabilă și rentabilă
Punțile pentru degroșare și finisare pot fi utilizate universal
Fiabilitate ridicată datorită plăcuțelor amovibile cu comportament foarte bun la fragmentarea așchiilor
Manevrare ușoară, program cuprinzător
Flexibilitate mare datorită componentelor modulare, cum ar fi adaptorul, prelungitoarele etc.

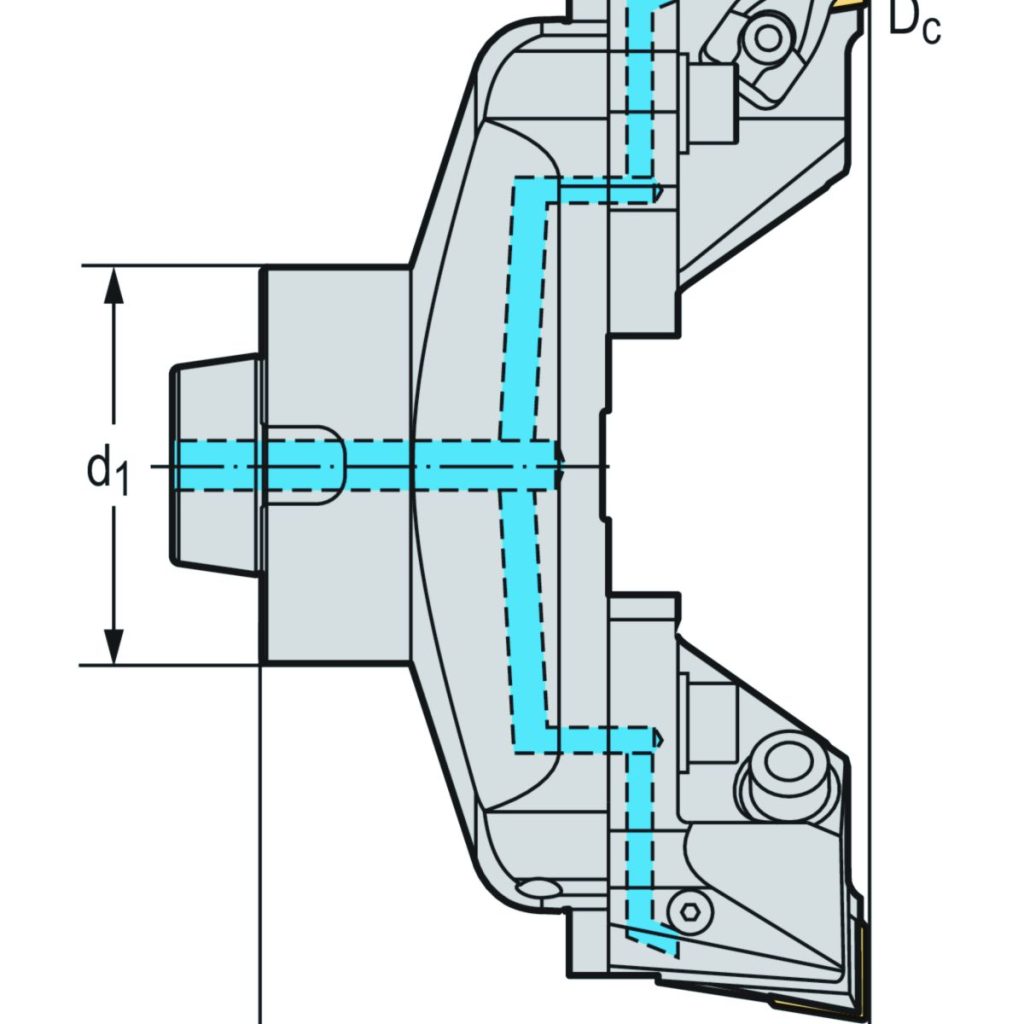

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | 80 | |
| D<sub>c min</sub> | Diametrul minim de tăiere | 148 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 80 | mm |
| D<sub>c max</sub> | Diametrul maxim de tăiere | 200 | mm |
| l<sub>4</sub> | Lungimea funcțională | 122 | mm |
| Codificare | Codificare sculă | B5460-148-200-N8-CN19 | |
| Tip | Plăcuțe amovibile posibile | CN .. 1906 .. | |
| Greutate | Greutatea | 6,5 | kg |
