Rombice pozitive – BCGT120408R-B85 WDN20
744,07 lei fără TVA - 900,32 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● |
Preturile sunt fără TVA
Bucăți/set
2
Preț/bucată RON
744,07 lei
Preț/set RON
1.488,14 lei
Preț/bucată EUR
139,00 €
Preț/set EUR
278,00 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,021 kg |
|---|---|
| Dimensiuni | 65 × 15 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Unghi de așezare normal muchie așchietoare secundară | |
| Phi | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Plăcuţe BC cu PCD pentru freze Xtra·tec® XT |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 7 | ° |
A2 | Unghi de așezare normal, muchie principală | 7 | ° |
A3 | Unghi de așezare normal muchie așchietoare secundară | 15 | ° |
B1 | Lungimea muchiei așchietoare | 7,3 | mm |
B2 | Lățimea plăcuței așchietoare | 7,3 | mm |
BLD | Identificator imagine | 5 | |
C1 | Înălțime muchie așchietoare | 4,8 | mm |
D1 | Rază la colț | 0,8 | mm |
D6 | Lățime, muchii așchietoare plane | 1,45 | mm |
D7 | Unghi de degajare | 6 | ° |
D75 | Masă (greutate) | 0,01 | kg |
E41 | Varianta de execuție a muchiei așchietoare | ||
E7 | Spărgător de așchii | 1 | |
E7 | Lungime limitată a muchiei așchietoare | 8 | mm |
E9 | Spărgător de așchii, denumirea producătorului | B85 | |
F1 | Execuție plăcuță așchietoare | R | |
F2 | Număr de posibilități de utilizare | 1 | |
G1 | Clasă de toleranță | G | |
G4 | Grosimea plăcuței așchietoare | 4,8 | mm |
G5 | Tip de fixare | 3 | |
G6 | Diametru gaură de fixare | 3,4 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WDN20 | |
H5 | Acoperire/suprafață | PKD | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | BCGT120408R | |
J22 | Codificare produs | 7025 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | WR$$BC1204083RB$$08 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 7 | ° |
ANN | Unghi de așezare normal muchie așchietoare secundară | 15 | ° |
BS | Lățime, muchii așchietoare plane | 1,45 | mm |
CBMD | Spărgător de așchii, denumirea producătorului | B85 | |
CECC | Varianta de execuție a muchiei așchietoare | F | |
CECV | Cutting edge curvature | 0 | mm |
CNC | Corner count | 1 | |
COATING | Acoperire/suprafață | PKD | |
CSP | Alimentare cu lichid de ungere-răcire | ||
D1 | Diametru gaură de fixare | 3,4 | mm |
EPSR | Unghi de colț plăcuță amovibilă | 82 | ° |
GRADE | Denumire sort de la producător | WDN20 | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | R | |
IFS | Tip de fixare | 3 | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$BC1204083RB$$08 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
L | Lungimea muchiei așchietoare | 13,8 | mm |
LE | Lungime limitată a muchiei așchietoare | 8 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 0,8 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 4,8 | mm |
S1 | Grosimea plăcuței așchietoare | 4,8 | mm |
SSC | Insert seat size code | 12 | |
TC | Clasă de toleranță | G | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | BCGT-B85 | |
W1 | Lățimea plăcuței așchietoare | 7,3 | mm |
WEP | Wiper edge property | 1 | |
WT | Masă (greutate) | 0,01 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Rombice pozitive BCGT …-B85 • clearance angle major=7° • WDN20 • Corner radius=0,8mm • wiper edge length=1,5mm
Descriere unealtă
Contur rectificat
Plăcuțe amovibile pozitive, rombice
2 muchii așchietoare cu formă de bază pozitivă
Secțiuni mai mari și mai stabile datorită unghiului de așezare redus
Plăcuțe
Plăcuțe amovibile cu inserții PCD brazate
BCGT090304R-B85 WDN20
BCGT120408R-B85 WDN20
Pentru freze cilindro-frontale Xtra·tec® XT M5130
1 muchie așchietoare per plăcuță

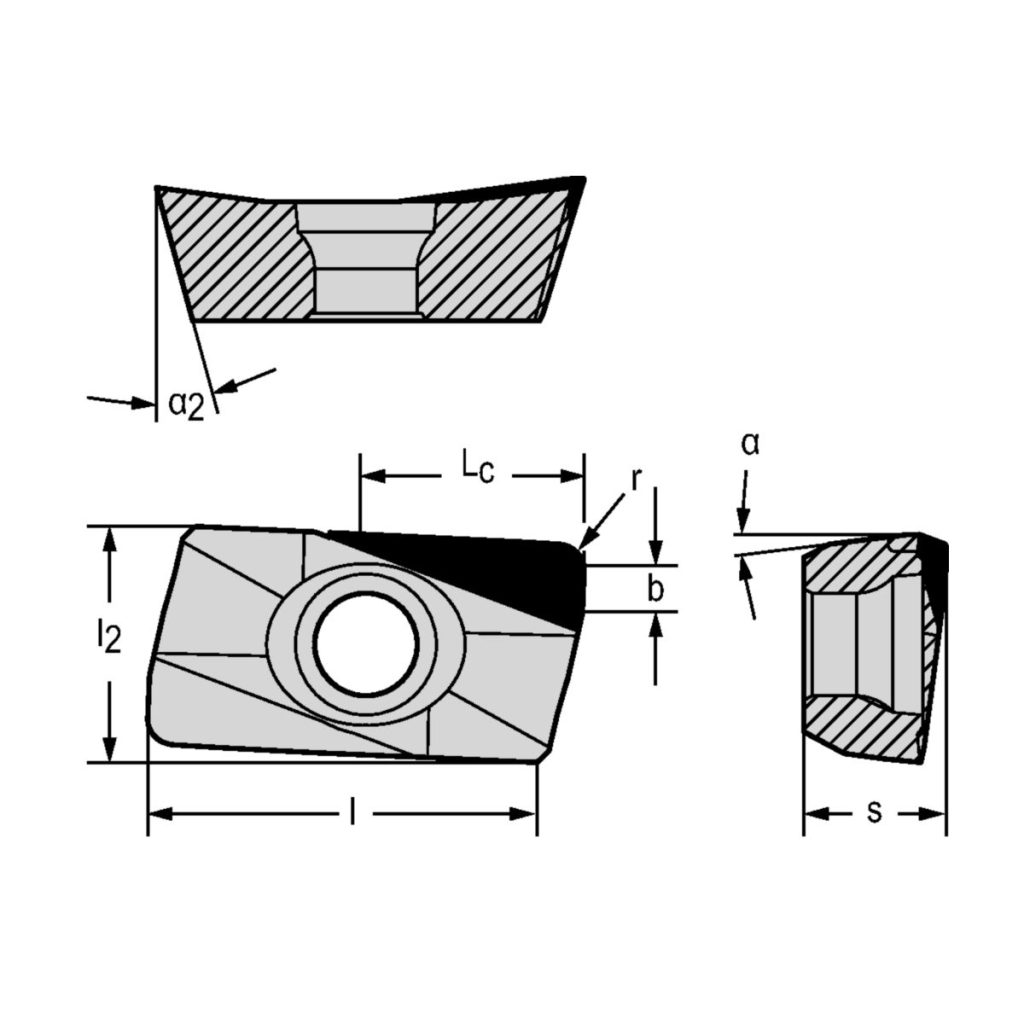

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| α | Unghi de așezare principal | 7 | ° |
| α<sub>2</sub> | Unghi de așezare secundar | 15 | ° |
| b | Lungimea muchiei așchietoare Wiper | 1,4 | mm |
| Numărul de muchii așchietoare | Numărul de muchii așchietoare | 1 | |
| l | Lungimea plăcuței | 13,8 | mm |
| Codificare | Denumire | BCGT120408R-B85 WDN20 | |
| r | Rază | 0,8 | mm |
| s | Grosimea plăcuței așchietoare | 4,8 | mm |
| Clasă de toleranță | Clasă de toleranță plăcuță așchietoare | G | |
| l<sub>2</sub> | Lățimea plăcuței așchietoare | 7,3 | mm |
