C3-LC2090-19039M – Sisteme de prindere

Sisteme de prindere VDI DIN 69880 C6-LC2060-00095-C6-LC2060-00095-0349932967 C5-RC2060-00075M – Sisteme de prindere VDI DIN 69880
Sisteme de prindere C4-LC2090-24043A-C4-LC2090-24043A-0349962967 C6-LC2090-42060 – Sisteme de prindere

Numărul articolului: 5017210Familie produs: D67AW SKU: C3-LC2090-19039M UPC: 0425864967 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
MărimeMărimeC3
l2Lungime în consolă19mm
l1Lungimea totală38mm
hÎnălțime54mm
b1Lățime73mm
CodificareCodificare sculăC3-LC2090-19039M
l3Lungime utilă39mm

Descriere

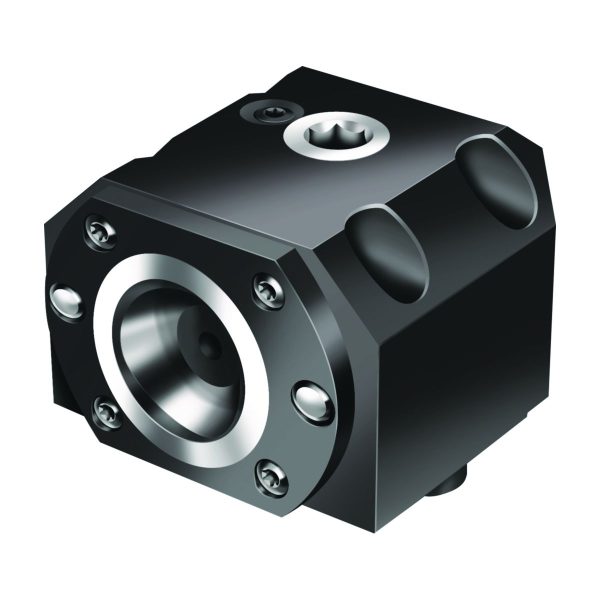

Sisteme de prindere TYP 2090 • metric • Stânga • C3 • Acționate manual • Pentru utilizări speciale cu prindere pe flanșă

Informații suplimentare

Greutate 1,007 kg
Dimensiuni 200 × 32 mm
Domeniu de utilizare

Lungime diametru exterior_B1

Cantitate rezerve de reas_B4

Lățime totală_OAW

Lungime funcţională_B71

Formă adaptor, pe part_C52

Tip unealtă

group_name_2

group_name_7

udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
B1
Lungime diametru exterior 138mm
B3
Lungime în consolă38mm
B4
Cantitate rezerve de reascuțire38mm
B71
Lungime funcțională0mm
B72
Înălțime de funcționare0mm
B73
Lățime funcțională39mm
B81
Înălțime totală54mm
B91
Lățime totală73mm
C11
Coadă, pe partea mașiniiFLC
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii1239
C3
Diametru de prindere, pe partea mașinii32mm
C51
Coadă, pe partea pieseiCCS
C52
Formă adaptor, pe partea piesei1
C54
Variantă de adaptor, pe partea piesei9
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei320
D7
Masă (greutate)0,1kg
E1
Sensul de așchiereL
E2
Poziție unghiulară, adaptor, pe partea piesei0°
H21
Intrare agent de lubrifiere/răcire6
H22
Ieșire agent de lubrifiere/răcire2
J1
StandardISO26623-2
J21
Număr articolC3-LC2090-19039M
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiCCS01C0320****
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
B
Lățimea cozii73mm
CCMS
Codare loc de separare pe partea mașiniiFLC10C1239$$$$
CCWS
Codare loc de separare pe partea pieseiCCS02C0320****
CNSC
Intrare agent de lubrifiere/răcire6
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideC
CXSC
Ieșire agent de lubrifiere/răcire2
CZCMS
Mărime adaptor, pe partea mașinii
CZCWS
Mărime adaptor pe partea piesei320
FMT
Form type workpiece sideINT
H
Înălțimea cozii54mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare0mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională19mm
LPR
Lungime în consolă38mm
OAH
Înălțime totală54mm
OAL
Cantitate rezerve de reascuțire38mm
OAW
Lățime totală73mm
PHI
Phi0°
RHO
Rho0°
TSYC
Identificator imagineR/LC2090
WF
Lățime funcțională39mm
WT
Masă (greutate)0,1kg
XYWD
xyw plane distance-19mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
