Informații suplimentare
| Greutate | 0,268 kg |
|---|---|
| Dimensiuni | 90 × 68 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B3 | Lungime în consolă | 60,1 | mm |
B4 | Cantitate rezerve de reascuțire | 60,1 | mm |
B71 | Lungime funcțională | 36,5 | mm |
B72 | Înălțime de funcționare | 16 | mm |
B73 | Lățime funcțională | 16 | mm |
B92 | Lățime radială | 20 | mm |
C11 | Coadă, pe partea mașinii | CCS | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 320 | |
C3 | Diametru de prindere, pe partea mașinii | mm | mm |
C51 | Lungime coadă | 19 | mm |
C51 | Coadă, pe partea piesei | PMA | |
C52 | Formă adaptor, pe partea piesei | 3 | |
C54 | Variantă de adaptor, pe partea piesei | 9 | |
C55 | Tip de preluare, pe partea piesei | 5 | |
C6 | Mărime adaptor pe partea piesei | L020 | |
D7 | Masă (greutate) | 0,264 | kg |
E1 | Sensul de așchiere | L | |
E2 | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 1 | |
J1 | Standard | ISO26623-1 | |
J21 | Număr articol | C3-MSS-E20L00 | |
J3 | Siglă companie | W | |
J4 | Codare loc de separare pe partea piesei | PMA03CL020**** | |
J6 | Codare loc de separare pe partea mașinii | CCS01C0320$$$$ | |
NSM | Număr standard caracteristică | DIN4000-89 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
CCMS | Codare loc de separare pe partea mașinii | CCS01C0320$$$$ | |
CCWS | Codare loc de separare pe partea piesei | PMA03CL020**** | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CUBPWS | Connection unit base precision workpiece side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 1 | |
CZCMS | Mărime adaptor, pe partea mașinii | 320 | |
CZCWS | Mărime adaptor pe partea piesei | ||
FMT | Form type workpiece side | EXT | |
HAND | Sensul de așchiere | L | |
HF | Înălțime de funcționare | 16 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 36,5 | mm |
LPR | Lungime în consolă | 41,1 | mm |
LS | Lungime coadă | 19 | mm |
OAL | Cantitate rezerve de reascuțire | 60,1 | mm |
PHI | Phi | 0 | ° |
RADW | Lățime radială | 20 | mm |
RHO | Rho | 0 | ° |
TSYC | Identificator imagine | MSS-CAPTO-MODULAR-L | |
WF | Lățime funcțională | 16 | mm |
WT | Masă (greutate) | 0,264 | kg |
XZWD | xzw plane distance | 0 | mm |
Master HSK DIN 69893-1 A – HA06-C3-032-075SKU: HA06-C3-032-0753.008,39 lei fără TVA - 3.640,15 lei cu TVA- Master HSK DIN 69893-1 A – HA10-C3-032-080SKU: HA10-C3-032-0803.008,39 lei fără TVA - 3.640,15 lei cu TVA
- Master DIN 69871 AD/B – C3-390B.140-40 030SKU: C3-390B.140-40 0302.002,02 lei fără TVA - 2.422,44 lei cu TVA
- Master DIN 69871 AD/B – C3-390B.140-40 060SKU: C3-390B.140-40 0602.002,02 lei fără TVA - 2.422,44 lei cu TVA
- Master DIN 69871 AD/B – C3-390B.140-50 030SKU: C3-390B.140-50 0302.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C3-390B.55-40 060SKU: C3-390B.55-40 0602.130,49 lei fără TVA - 2.577,89 lei cu TVA
- Master DIN 69871 AD/B – C3-390B.140-50 060SKU: C3-390B.140-50 0602.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C3-390B.58-50 040SKU: C3-390B.58-50 0402.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C3-390B.55-40 030SKU: C3-390B.55-40 0302.130,49 lei fără TVA - 2.577,89 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C3-390B.58-50 070SKU: C3-390B.58-50 0702.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master ASME B5.50 – C3-A390B.45-40 030SKU: C3-A390B.45-40 0302.039,49 lei fără TVA - 2.467,78 lei cu TVA
- Master ASME B5.50 – C3-A390B.45-40 060SKU: C3-A390B.45-40 0602.039,49 lei fără TVA - 2.467,78 lei cu TVA
- Master ASME B5.50 – C3-A390B.45-50 030SKU: C3-A390B.45-50 0302.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master ASME B5.50 – C3-A390B.45-50 060SKU: C3-A390B.45-50 0602.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master DIN 69871 AD/B – C3-390.540-50 030ASKU: C3-390.540-50 030A3.350,98 lei fără TVA - 4.054,69 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C3-390B.558-50 040SKU: C3-390B.558-50 0403.350,98 lei fără TVA - 4.054,69 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C3-390B.555-40 030SKU: C3-390B.555-40 0303.013,74 lei fără TVA - 3.646,63 lei cu TVA
- Prelungitor – C3-391.01-32 035SKU: C3-391.01-32 0352.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Prelungitor – C3-391.01-32 060ASKU: C3-391.01-32 060A2.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Prelungitor – C3-391.01-32 080ASKU: C3-391.01-32 080A2.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Adaptor tip reducție – C6-391.02-32 070ASKU: C6-391.02-32 070A2.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor tip reducție – C4-391.02-32 070ASKU: C4-391.02-32 070A2.119,79 lei fără TVA - 2.564,95 lei cu TVA
- Adaptor tip reducție – C4-391.02-32 055ASKU: C4-391.02-32 055A2.119,79 lei fără TVA - 2.564,95 lei cu TVA
- Adaptor tip reducție – C5-391.02-32 060ASKU: C5-391.02-32 060A2.232,20 lei fără TVA - 2.700,96 lei cu TVA
- Adaptor tip reducție – C8-391.02-32 060BSKU: C8-391.02-32 060B2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C6-391.02-32 032SKU: C6-391.02-32 0322.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor tip reducție – C5-391.02-32 033ASKU: C5-391.02-32 033A2.232,20 lei fără TVA - 2.700,96 lei cu TVA
- Sisteme de prindere – C3-RC2085-4038MSKU: C3-RC2085-4038M6.086,36 lei fără TVA - 7.364,50 lei cu TVA
- Sisteme de prindere – C3-LC2090-19039MSKU: C3-LC2090-19039M7.943,85 lei fără TVA - 9.612,06 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C3-LC2030-00060MSKU: C3-LC2030-00060M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C3-RC2030-00060MSKU: C3-RC2030-00060M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C3-LC2030-41020MSKU: C3-LC2030-41020M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C3-RC2030-41020MSKU: C3-RC2030-41020M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere – C3-NC2000-08018-32SKU: C3-NC2000-08018-326.086,36 lei fără TVA - 7.364,50 lei cu TVA
- Şuruburi cu cap – FS1053SKU: FS105330,14 lei fără TVA - 36,47 lei cu TVA
- Duză – FS1477SKU: FS1477162,73 lei fără TVA - 196,90 lei cu TVA
- Cheie – FS1047SKU: FS1047117,34 lei fără TVA - 141,98 lei cu TVA
Descriere

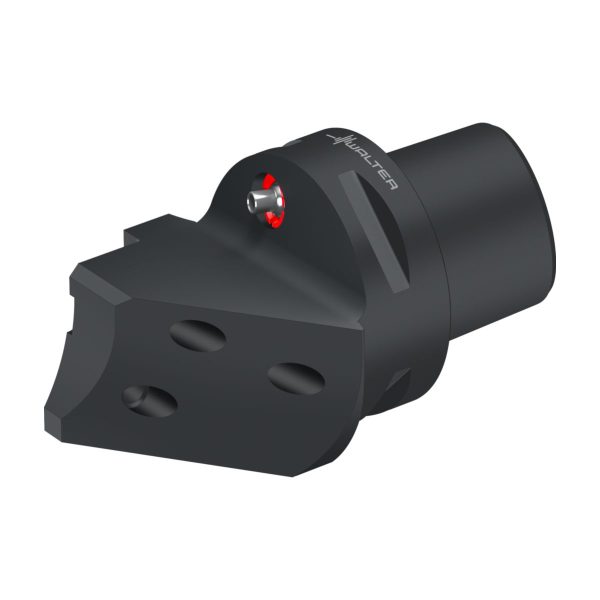

Cuțit de strung – Modular C…-MSS…00 • Walter Cut • metric • Walter CaptoTM ISO 26623 • Stânga • C3 • 32mm

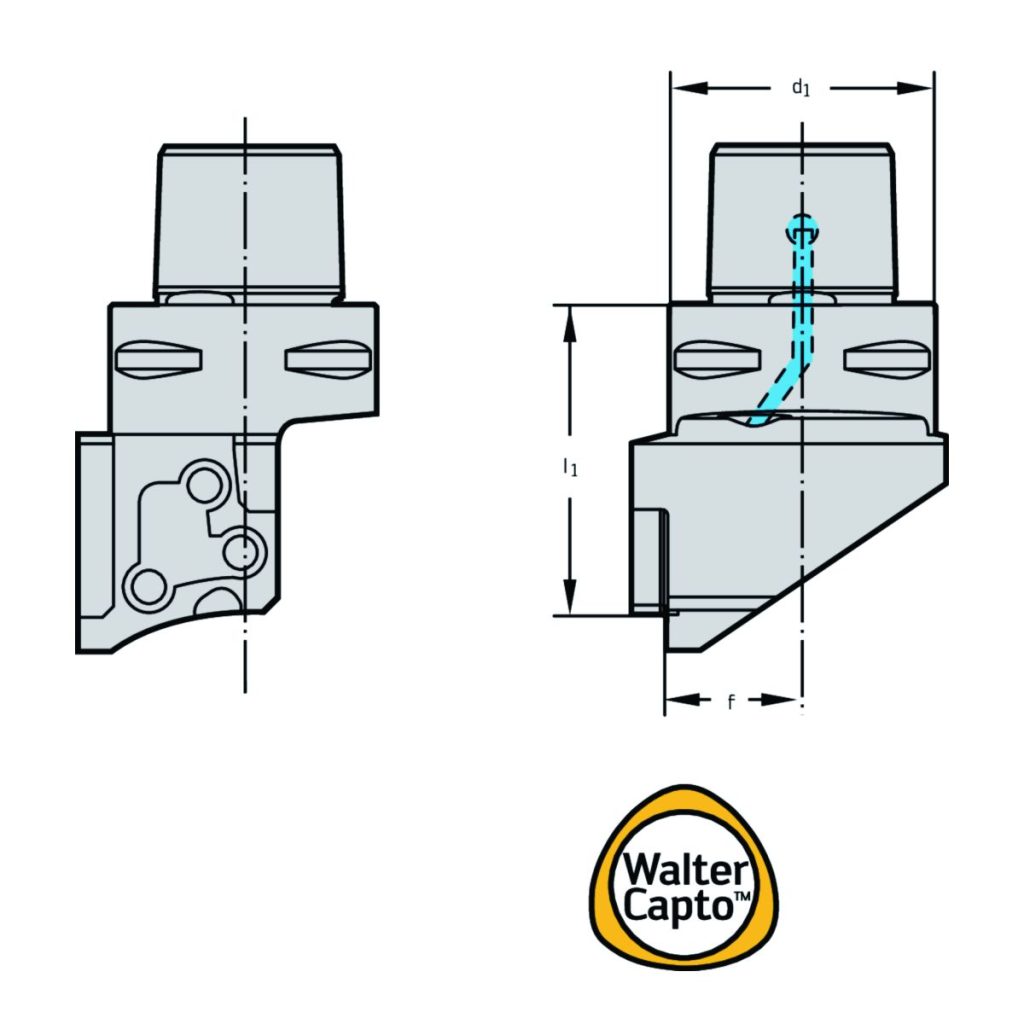

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | C3 | |
| l<sub>1</sub> | Lungimea funcțională | 36,5 | mm |
| Codificare | Codificare sculă | C3-MSS-E20L00 | |
| Mărime modul | Mărime modul | E20 | |
| f | Lățimea funcțională | 16 | mm |
