Informații suplimentare
| Greutate | 0,707 kg |
|---|---|
| Dimensiuni | 172 × 45 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B3 | Lungime în consolă | 78 | mm |
B4 | Cantitate rezerve de reascuțire | 78 | mm |
B71 | Lungime funcțională | 48,5 | mm |
B72 | Înălțime de funcționare | 20 | mm |
B73 | Lățime funcțională | 20 | mm |
B92 | Lățime radială | 25,5 | mm |
C11 | Coadă, pe partea mașinii | CCS | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 400 | |
C3 | Diametru de prindere, pe partea mașinii | mm | mm |
C51 | Lungime coadă | 24 | mm |
C51 | Coadă, pe partea piesei | PMA | |
C52 | Formă adaptor, pe partea piesei | 3 | |
C54 | Variantă de adaptor, pe partea piesei | 8 | |
C55 | Tip de preluare, pe partea piesei | 5 | |
C6 | Mărime adaptor pe partea piesei | R025 | |
D7 | Masă (greutate) | 0,689 | kg |
E1 | Sensul de așchiere | L | |
E2 | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J1 | Standard | ISO26623-1 | |
J21 | Număr articol | C4-MSS-E25L90 | |
J3 | Siglă companie | W | |
J4 | Codare loc de separare pe partea piesei | PMA03CR025**** | |
J6 | Codare loc de separare pe partea mașinii | CCS01C0400$$$$ | |
NSM | Număr standard caracteristică | DIN4000-89 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
CCMS | Codare loc de separare pe partea mașinii | CCS01C0400$$$$ | |
CCWS | Codare loc de separare pe partea piesei | PMA03CR025**** | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CUBPWS | Connection unit base precision workpiece side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 400 | |
CZCWS | Mărime adaptor pe partea piesei | ||
FMT | Form type workpiece side | EXT | |
HAND | Sensul de așchiere | L | |
HF | Înălțime de funcționare | 20 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 48,5 | mm |
LPR | Lungime în consolă | 54 | mm |
LS | Lungime coadă | 24 | mm |
OAL | Cantitate rezerve de reascuțire | 78 | mm |
PHI | Phi | 0 | ° |
RADW | Lățime radială | 25,5 | mm |
RHO | Rho | 0 | ° |
TSYC | Identificator imagine | MSS-CAPTO-MODULAR-L-90 | |
WF | Lățime funcțională | 20 | mm |
WT | Masă (greutate) | 0,689 | kg |
XZWD | xzw plane distance | 0 | mm |
Master HSK DIN 69893-1 A – HA10-C4-040-090SKU: HA10-C4-040-0903.522,27 lei fără TVA - 4.261,95 lei cu TVA- Master HSK DIN 69893-1 A – HA06-C4-040-080SKU: HA06-C4-040-0803.168,98 lei fără TVA - 3.834,47 lei cu TVA
- Master DIN 69871 AD/B – C4-390B.140-40 030SKU: C4-390B.140-40 0302.355,32 lei fără TVA - 2.849,94 lei cu TVA
- Master DIN 69871 AD/B – C4-390B.140-40 060SKU: C4-390B.140-40 0602.130,49 lei fără TVA - 2.577,89 lei cu TVA
- Master DIN 69871 AD/B – C4-390B.140-50 030SKU: C4-390B.140-50 0302.355,32 lei fără TVA - 2.849,94 lei cu TVA
- Master DIN 69871 AD/B – C4-390B.140-50 060SKU: C4-390B.140-50 0602.355,32 lei fără TVA - 2.849,94 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C4-390B.55-40 060SKU: C4-390B.55-40 0602.130,49 lei fără TVA - 2.577,89 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C4-390B.58-50 070SKU: C4-390B.58-50 0702.355,32 lei fără TVA - 2.849,94 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C4-390B.58-50 040SKU: C4-390B.58-50 0402.355,32 lei fără TVA - 2.849,94 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C4-390B.55-40 030SKU: C4-390B.55-40 0302.130,49 lei fără TVA - 2.577,89 lei cu TVA
- Master ASME B5.50 – C4-A390B.45-40 060SKU: C4-A390B.45-40 0602.130,49 lei fără TVA - 2.577,89 lei cu TVA
- Master ASME B5.50 – C4-A390B.45-40 030SKU: C4-A390B.45-40 0302.130,49 lei fără TVA - 2.577,89 lei cu TVA
- Master ASME B5.50 – C4-A390B.45-50 030SKU: C4-A390B.45-50 0302.355,32 lei fără TVA - 2.849,94 lei cu TVA
- Master ASME B5.50 – C4-A390B.45-50 060SKU: C4-A390B.45-50 0602.355,32 lei fără TVA - 2.849,94 lei cu TVA
- Master DIN 69871 AD/B – C4-390.540-50 030ASKU: C4-390.540-50 030A3.543,69 lei fără TVA - 4.287,86 lei cu TVA
- Master DIN 69871 AD/B – C4-390B.540-40 040SKU: C4-390B.540-40 0403.179,68 lei fără TVA - 3.847,41 lei cu TVA
- Prelungitor – C4-391.01-40 040SKU: C4-391.01-40 0402.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C4-390B.555-40 040SKU: C4-390B.555-40 0403.179,68 lei fără TVA - 3.847,41 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C4-390B.558-50 040SKU: C4-390B.558-50 0403.543,69 lei fără TVA - 4.287,86 lei cu TVA
- Prelungitor – C4-391.01-40 060ASKU: C4-391.01-40 060A2.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Prelungitor – C4-391.01-40 080ASKU: C4-391.01-40 080A2.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Adaptor tip reducție – C5-391.02-40 085ASKU: C5-391.02-40 085A2.232,20 lei fără TVA - 2.700,96 lei cu TVA
- Adaptor tip reducție – C5-391.02-40 065ASKU: C5-391.02-40 065A2.232,20 lei fără TVA - 2.700,96 lei cu TVA
- Adaptor tip reducție – C6-391.02-40 080ASKU: C6-391.02-40 080A2.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor tip reducție – C6-391.02-40 040SKU: C6-391.02-40 0402.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor tip reducție – C8-391.02-40 070BSKU: C8-391.02-40 070B2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C5-391.02-40 040ASKU: C5-391.02-40 040A2.232,20 lei fără TVA - 2.700,96 lei cu TVA
- Sisteme de prindere – C4-RC2085-5048SKU: C4-RC2085-50486.086,36 lei fără TVA - 7.364,50 lei cu TVA
- Sisteme de prindere – C4-LC2085-5048SKU: C4-LC2085-50486.086,36 lei fără TVA - 7.364,50 lei cu TVA
- Sisteme de prindere – C4-RC2090-24043ASKU: C4-RC2090-24043A7.943,85 lei fără TVA - 9.612,06 lei cu TVA
- Sisteme de prindere – C4-LC2090-24043ASKU: C4-LC2090-24043A7.943,85 lei fără TVA - 9.612,06 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C4-RC2050-00065MSKU: C4-RC2050-00065M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C4-RC2040-00075MSKU: C4-RC2040-00075M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C4-LC2040-00075MSKU: C4-LC2040-00075M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C4-LC2040-51040MSKU: C4-LC2040-51040M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C4-RC2040-51030MSKU: C4-RC2040-51030M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere – C4-NC2000-12020-50SKU: C4-NC2000-12020-506.086,36 lei fără TVA - 7.364,50 lei cu TVA
- Sisteme de prindere – C4-NC2000-10020-40SKU: C4-NC2000-10020-406.086,36 lei fără TVA - 7.364,50 lei cu TVA
- Şuruburi cu cap – FS1054SKU: FS105431,69 lei fără TVA - 38,34 lei cu TVA
- Duză – FS1477SKU: FS1477162,73 lei fără TVA - 196,90 lei cu TVA
- Cheie – FS1048SKU: FS1048117,34 lei fără TVA - 141,98 lei cu TVA
Descriere

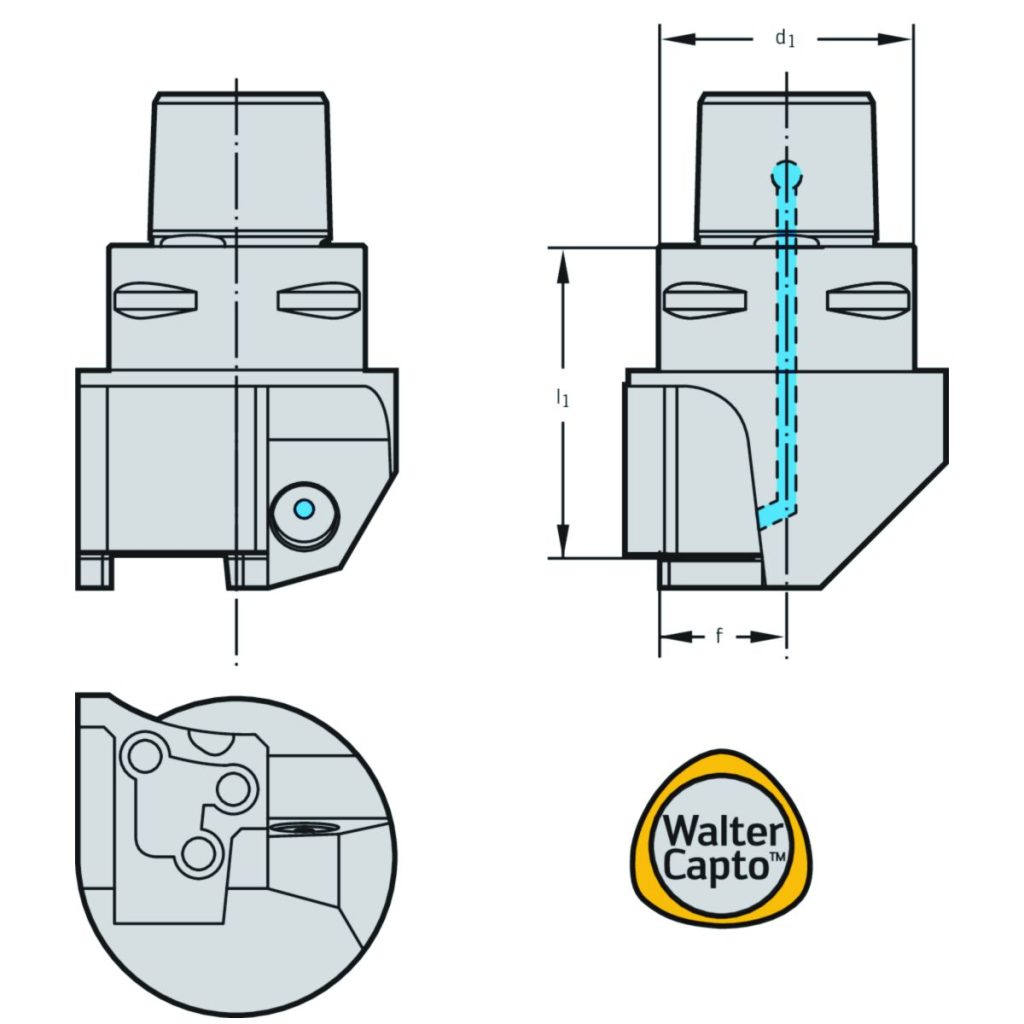

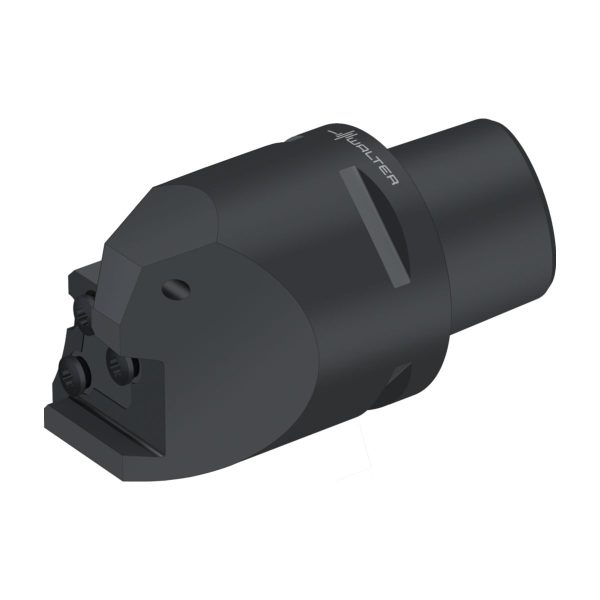

Cuțit de strung – Modular C…-MSS…90 • Walter Cut • metric • Walter CaptoTM ISO 26623 • Stânga • C4 • 40mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | C4 | |
| l<sub>1</sub> | Lungimea funcțională | 48,5 | mm |
| Codificare | Codificare sculă | C4-MSS-E25L90 | |
| Mărime modul | Mărime modul | E25 | |
| f | Lățimea funcțională | 20 | mm |
