Suporți pentru strunjire – strângere cu pană – C4-MTJNR-27050-22
1.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,418 kg |
|---|---|
| Dimensiuni | 94 × 70 mm |
| Domeniu de utilizare | |
| Lungimea muchiei aşchietoare | |
| Lungime funcţională | |
| Phi | |
| Tip unealtă | |
| group_name_2 | Strunjire ISO |
| group_name_7 | Unghi de atac 93° |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 27 | mm |
A2 | Lățime funcțională | 27 | mm |
A3 | Lungime funcțională | 50 | mm |
A4 | Înălțime de funcționare | 74 | mm |
B3 | Lungime în consolă | 74 | mm |
B5 | Cantitate rezerve de reascuțire | 74 | mm |
BLD | Identificator imagine | 8 | |
C11 | Coadă, pe partea mașinii | CCS | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
E1 | Masă (greutate) | 0,418 | kg |
E1 | Unghiul de atac | 93 | ° |
E2 | Tipul de unghi de atac | B | |
E3 | Unghi de colț plăcuță amovibilă | 60 | ° |
E4 | Unghi de degajare ortogonal | -6 | ° |
E5 | Unghi de înclinare | -6 | ° |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | D | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 6 | |
J1 | Standard | ISO26623-1 | |
J21 | Număr articol | C4-MTJNR-27050-22 | |
J22 | Codificare produs | 121 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$TN2204002****** | |
J6 | Codare loc de separare pe partea mașinii | CCS01C0400$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DFA | |
NSM | Număr standard caracteristică | DIN4000-90 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CP | Coolant pressure | 10 | MPa |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 6 | |
CZCMS | Mărime adaptor, pe partea mașinii | 400 | |
FMTMS | Form type machine side | ||
GAMO | Unghi de degajare ortogonal | -6 | ° |
HAND | Sensul de așchiere | R | |
HF | Înălțime de funcționare | 0 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 93 | ° |
LAMS | Unghi de înclinare | -6 | ° |
LF | Lungime funcțională | 50 | mm |
MIID | Codificare plăcuță amovibilă | TNMG 22 04 08 | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 74 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 22 | ° |
SC | Insert shape code | T | |
SSC | Insert seat size code | 22 | |
TSYCISO | Identificator imagine | MTJNR-CAPTO-AUSSEN | |
WF | Lățime funcțională | 27 | mm |
WT | Masă (greutate) | 0,418 | kg |
XYWD | xyw plane distance | -50 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | -27 | mm |
Inserții de strunjire Triunghiulare negative de 60° – TNMM220408-HU3 WPP30GSKU: TNMM220408-HU3 WPP30G130,88 lei fără TVA - 158,36 lei cu TVA- Inserții de strunjire Triunghiulare negative de 60° – TNMM220408-HU3 WPP20GSKU: TNMM220408-HU3 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMM220412-HU3 WPP20GSKU: TNMM220412-HU3 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMM220416-HU3 WPP10GSKU: TNMM220416-HU3 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMM220416-HU3 WPP20GSKU: TNMM220416-HU3 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMA220408-RK5 WKK20SSKU: TNMA220408-RK5 WKK20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMA220416-RK5 WKK20SSKU: TNMA220416-RK5 WKK20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMA220412-RK5 WKK20SSKU: TNMA220412-RK5 WKK20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-MK5 WKK20SSKU: TNMG220412-MK5 WKK20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MK5 WKK20SSKU: TNMG220408-MK5 WKK20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220416-MK5 WKK20SSKU: TNMG220416-MK5 WKK20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-RP5 WPP05GSKU: TNMG220412-RP5 WPP05G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220416-RP5 WPP05GSKU: TNMG220416-RP5 WPP05G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MK5 WKK10SSKU: TNMG220408-MK5 WKK10S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-RP5 WPP30GSKU: TNMG220408-RP5 WPP30G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-RP5 WPP20GSKU: TNMG220412-RP5 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220416-RP5 WPP20GSKU: TNMG220416-RP5 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-RP5 WPP10GSKU: TNMG220408-RP5 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220416-RP5 WPP10GSKU: TNMG220416-RP5 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220416-RP5 WPP30GSKU: TNMG220416-RP5 WPP30G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-RP5 WPP20GSKU: TNMG220408-RP5 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-RP5 WPP10GSKU: TNMG220412-RP5 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-RP5 WPP30GSKU: TNMG220412-RP5 WPP30G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-MP3 WPP20GSKU: TNMG220412-MP3 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MP3 WPP10GSKU: TNMG220408-MP3 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MP3 WPP20GSKU: TNMG220408-MP3 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-MP3 WPP10GSKU: TNMG220412-MP3 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-MP5 WPP10GSKU: TNMG220412-MP5 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-MP5 WPP20GSKU: TNMG220412-MP5 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-MP5 WPP30GSKU: TNMG220412-MP5 WPP30G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220416-MP5 WPP10GSKU: TNMG220416-MP5 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220416-MP5 WPP20GSKU: TNMG220416-MP5 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220404-MP5 WPP20GSKU: TNMG220404-MP5 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MP5 WPP10GSKU: TNMG220408-MP5 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MP5 WPP20GSKU: TNMG220408-MP5 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MP5 WPP30GSKU: TNMG220408-MP5 WPP30G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220404-MP5 WPP10GSKU: TNMG220404-MP5 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-RM5 WMP20SSKU: TNMG220408-RM5 WMP20S130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-RM5 WMP20SSKU: TNMG220412-RM5 WMP20S130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-RM5 WSM10SSKU: TNMG220408-RM5 WSM10S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-RM5 WSM20SSKU: TNMG220408-RM5 WSM20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-RM5 WSM30SSKU: TNMG220408-RM5 WSM30S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-RM5 WSM20SSKU: TNMG220412-RM5 WSM20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-RM5 WSM30SSKU: TNMG220412-RM5 WSM30S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MS3 WSM01SKU: TNMG220408-MS3 WSM01130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220404-MS3 WPP20GSKU: TNMG220404-MS3 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MS3 WPP20GSKU: TNMG220408-MS3 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220404-MS3 WSM01SKU: TNMG220404-MS3 WSM01130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MS3 WSM10SSKU: TNMG220408-MS3 WSM10S127,03 lei fără TVA - 153,71 lei cu TVA
- Master HSK DIN 69893-1 A – HA10-C4-040-090SKU: HA10-C4-040-0903.522,27 lei fără TVA - 4.261,95 lei cu TVA
- Master HSK DIN 69893-1 A – HA06-C4-040-080SKU: HA06-C4-040-0803.168,98 lei fără TVA - 3.834,47 lei cu TVA
- Master DIN 69871 AD/B – C4-390B.140-40 030SKU: C4-390B.140-40 0302.355,32 lei fără TVA - 2.849,94 lei cu TVA
- Master DIN 69871 AD/B – C4-390B.140-40 060SKU: C4-390B.140-40 0602.130,49 lei fără TVA - 2.577,89 lei cu TVA
- Master DIN 69871 AD/B – C4-390B.140-50 030SKU: C4-390B.140-50 0302.355,32 lei fără TVA - 2.849,94 lei cu TVA
- Master DIN 69871 AD/B – C4-390B.140-50 060SKU: C4-390B.140-50 0602.355,32 lei fără TVA - 2.849,94 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C4-390B.55-40 060SKU: C4-390B.55-40 0602.130,49 lei fără TVA - 2.577,89 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C4-390B.58-50 070SKU: C4-390B.58-50 0702.355,32 lei fără TVA - 2.849,94 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C4-390B.58-50 040SKU: C4-390B.58-50 0402.355,32 lei fără TVA - 2.849,94 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C4-390B.55-40 030SKU: C4-390B.55-40 0302.130,49 lei fără TVA - 2.577,89 lei cu TVA
- Master ASME B5.50 – C4-A390B.45-40 060SKU: C4-A390B.45-40 0602.130,49 lei fără TVA - 2.577,89 lei cu TVA
- Master ASME B5.50 – C4-A390B.45-40 030SKU: C4-A390B.45-40 0302.130,49 lei fără TVA - 2.577,89 lei cu TVA
- Master ASME B5.50 – C4-A390B.45-50 030SKU: C4-A390B.45-50 0302.355,32 lei fără TVA - 2.849,94 lei cu TVA
- Master ASME B5.50 – C4-A390B.45-50 060SKU: C4-A390B.45-50 0602.355,32 lei fără TVA - 2.849,94 lei cu TVA
- Master DIN 69871 AD/B – C4-390.540-50 030ASKU: C4-390.540-50 030A3.543,69 lei fără TVA - 4.287,86 lei cu TVA
- Master DIN 69871 AD/B – C4-390B.540-40 040SKU: C4-390B.540-40 0403.179,68 lei fără TVA - 3.847,41 lei cu TVA
- Prelungitor – C4-391.01-40 040SKU: C4-391.01-40 0402.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C4-390B.555-40 040SKU: C4-390B.555-40 0403.179,68 lei fără TVA - 3.847,41 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C4-390B.558-50 040SKU: C4-390B.558-50 0403.543,69 lei fără TVA - 4.287,86 lei cu TVA
- Prelungitor – C4-391.01-40 060ASKU: C4-391.01-40 060A2.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Prelungitor – C4-391.01-40 080ASKU: C4-391.01-40 080A2.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Adaptor tip reducție – C5-391.02-40 085ASKU: C5-391.02-40 085A2.232,20 lei fără TVA - 2.700,96 lei cu TVA
- Adaptor tip reducție – C5-391.02-40 065ASKU: C5-391.02-40 065A2.232,20 lei fără TVA - 2.700,96 lei cu TVA
- Adaptor tip reducție – C6-391.02-40 080ASKU: C6-391.02-40 080A2.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor tip reducție – C6-391.02-40 040SKU: C6-391.02-40 0402.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor tip reducție – C8-391.02-40 070BSKU: C8-391.02-40 070B2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C5-391.02-40 040ASKU: C5-391.02-40 040A2.232,20 lei fără TVA - 2.700,96 lei cu TVA
- Sisteme de prindere – C4-RC2085-5048SKU: C4-RC2085-50486.086,36 lei fără TVA - 7.364,50 lei cu TVA
- Sisteme de prindere – C4-LC2085-5048SKU: C4-LC2085-50486.086,36 lei fără TVA - 7.364,50 lei cu TVA
- Sisteme de prindere – C4-RC2090-24043ASKU: C4-RC2090-24043A7.943,85 lei fără TVA - 9.612,06 lei cu TVA
- Sisteme de prindere – C4-LC2090-24043ASKU: C4-LC2090-24043A7.943,85 lei fără TVA - 9.612,06 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C4-RC2050-00065MSKU: C4-RC2050-00065M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C4-RC2040-00075MSKU: C4-RC2040-00075M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C4-LC2040-00075MSKU: C4-LC2040-00075M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C4-LC2040-51040MSKU: C4-LC2040-51040M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C4-RC2040-51030MSKU: C4-RC2040-51030M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere – C4-NC2000-12020-50SKU: C4-NC2000-12020-506.086,36 lei fără TVA - 7.364,50 lei cu TVA
- Sisteme de prindere – C4-NC2000-10020-40SKU: C4-NC2000-10020-406.086,36 lei fără TVA - 7.364,50 lei cu TVA
- Şaibă – AP149SKU: AP14992,39 lei fără TVA - 111,79 lei cu TVA
- Pană – FK304SKU: FK304258,01 lei fără TVA - 312,19 lei cu TVA
- Şaibă – AP148SKU: AP14892,39 lei fără TVA - 111,79 lei cu TVA
- Şuruburi fără cap – FS358SKU: FS35827,46 lei fără TVA - 33,23 lei cu TVA
- Ştifturi – RS107SKU: RS107200,74 lei fără TVA - 242,90 lei cu TVA
- Duză – FS1477SKU: FS1477162,73 lei fără TVA - 196,90 lei cu TVA
- Cheie – ISO2936-3SKU: ISO2936-328,96 lei fără TVA - 35,04 lei cu TVA
Descriere
Suporți pentru strunjire – strângere cu pană C…-MTJN • Walter Turn • metric • Walter CaptoTM ISO 26623 • κ=93° • Dreapta • C4 • plăcuță triunghiulară • TN .. 2204 ..

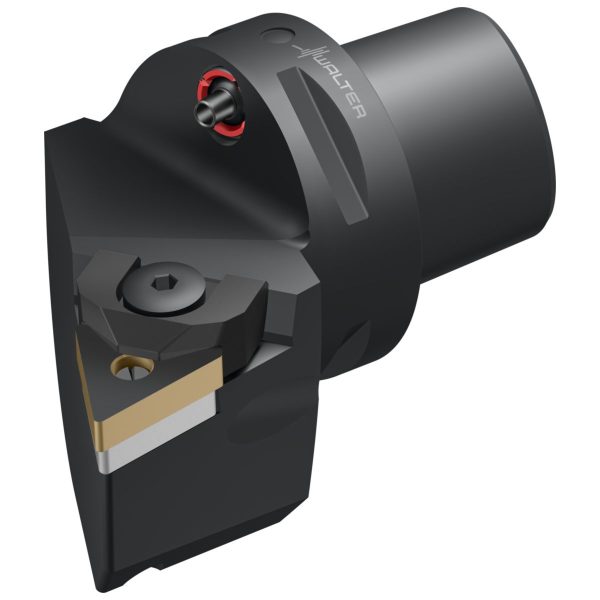

Descriere unealtă
Walter CaptoTM sculă cu strângere cu pană (M)
Domenii de utilizare
Pentru plăcuțe amovibile cu formă de bază T negativă
Copiere posibilă cu plăcuțe amovibile TNMG până la un unghi de 22°
Utilizare frecventă la prelucrarea arborilor cu caneluri libere

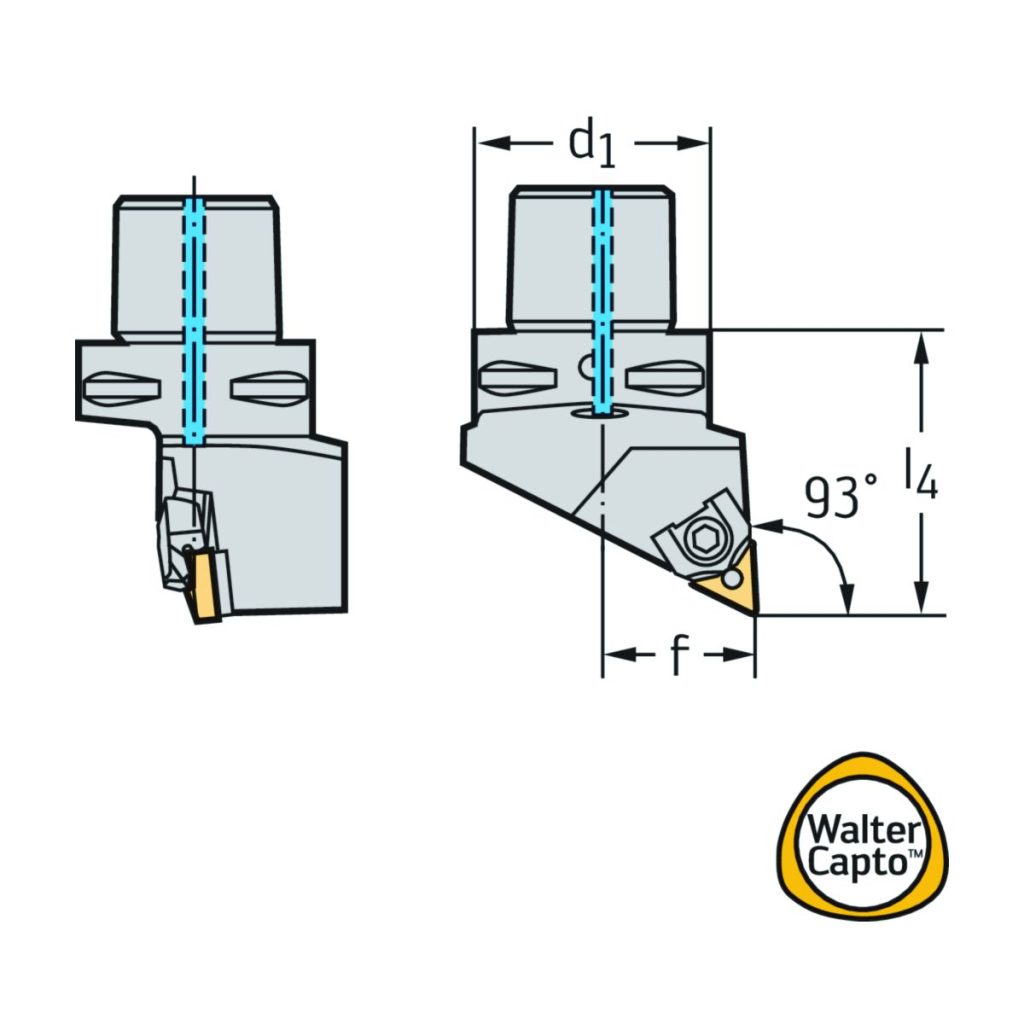

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | C4 | |
| γ | Unghi de degajare ortogonal | -6 | ° |
| λ<sub>s</sub> | Unghi de înclinare | -6 | ° |
| l<sub>4</sub> | Lungimea funcțională | 50 | mm |
| Codificare | Codificare sculă | C4-MTJNR-27050-22 | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 22 | |
| Tip | Plăcuțe amovibile posibile | TN .. 2204 .. | |
| f | Lățimea funcțională | 27 | mm |
