Suporți pentru strunjire – fixare cu șuruburi – C4-SDNCN-00050-11

Suporți pentru strunjire – fixare cu șuruburi C5-STGCR-35060-16-C5-STGCR-35060-16-0590412967 Suporți pentru strunjire – fixare cu șuruburi – C5-STGCR-35060-16
Suporți pentru strunjire – fixare cu șuruburi C3-SDNCN-00040-11-C3-SDNCN-00040-11-0590317967 Suporți pentru strunjire – fixare cu șuruburi – C5-SDNCN-00060-11

1.520,25 lei fără TVA - 1.839,50 lei cu TVA

Numărul articolului: 5335984Familie produs: D61PS SKU: C4-SDNCN-00050-11 UPC: 0590318967 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,353 kg
Dimensiuni 90 × 50 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Cantitate rezerve de reascuţire

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 62,5°
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare0,5mm
A2
Lățime funcțională0,5mm
A3
Lungime funcțională50mm
A4
Înălțime de funcționare74mm
B3
Lungime în consolă74mm
B5
Cantitate rezerve de reascuțire74mm
BLD
Identificator imagine15
C11
Coadă, pe partea mașiniiCCS
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
E1
Masă (greutate)0,353kg
E1
Unghiul de atac62,5°
E2
Tipul de unghi de atacS
E3
Unghi de colț plăcuță amovibilă55°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereN
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire6
J1
StandardISO26623-1
J21
Număr articolC4-SDNCN-00050-11
J22
Codificare produs164
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$DC11T3003******
J6
Codare loc de separare pe partea mașiniiCCS01C0400$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFA
LPR
Lungime în consolă74mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire74mm
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CP
Coolant pressure80MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CXSC
Ieșire agent de lubrifiere/răcire6
CZCMS
Mărime adaptor, pe partea mașinii400
DMIN
Diametrul minim al găuriimmmm
FMTMS
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
HAND
Sensul de așchiereN
HF
Înălțime de funcționare0mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac62,5°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională50mm
MIID
Codificare plăcuță amovibilăDCMT 11 T3 08
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire74mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.60°
SC
Insert shape codeD
SSC
Insert seat size code11
TQ
Torque3Nm
TSYCISO
Identificator imagineSDNC-CAPTO-AUSSEN-NEUTRAL
WF
Lățime funcțională0,5mm
WT
Masă (greutate)0,353kg
XYWD
xyw plane distance-50mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance-0,5mm

Descriere

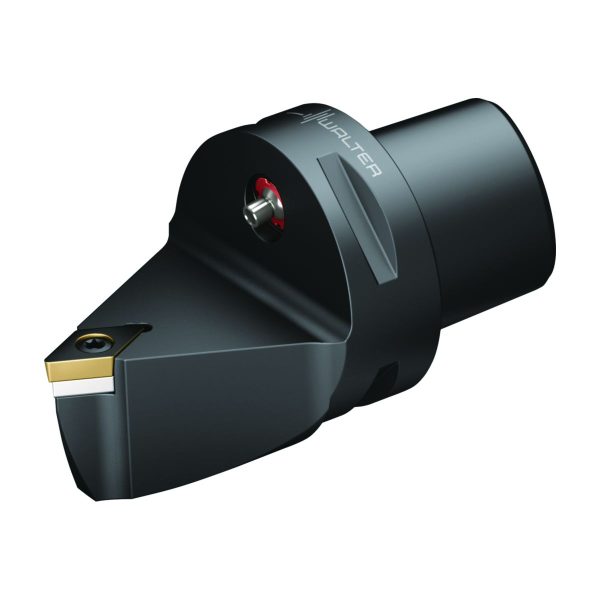

Suporți pentru strunjire – fixare cu șuruburi C…-SDNC • Walter Turn • metric • Walter CaptoTM ISO 26623 • κ=62,5° • Neutru • C4 • plăcuță rombică • DC .. 11T3 ..

Descriere unealtă

Pentru plăcuțe amovibile cu formă de bază pozitivă
Walter CaptoTM sculă cu strângere cu șurub (S)

Domenii de utilizare

Prima opțiune la presiuni reduse de așchiere/arbori subțiri

Avantajele Dvs.

Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare
Este necesar un număr redus de elemente de asamblare

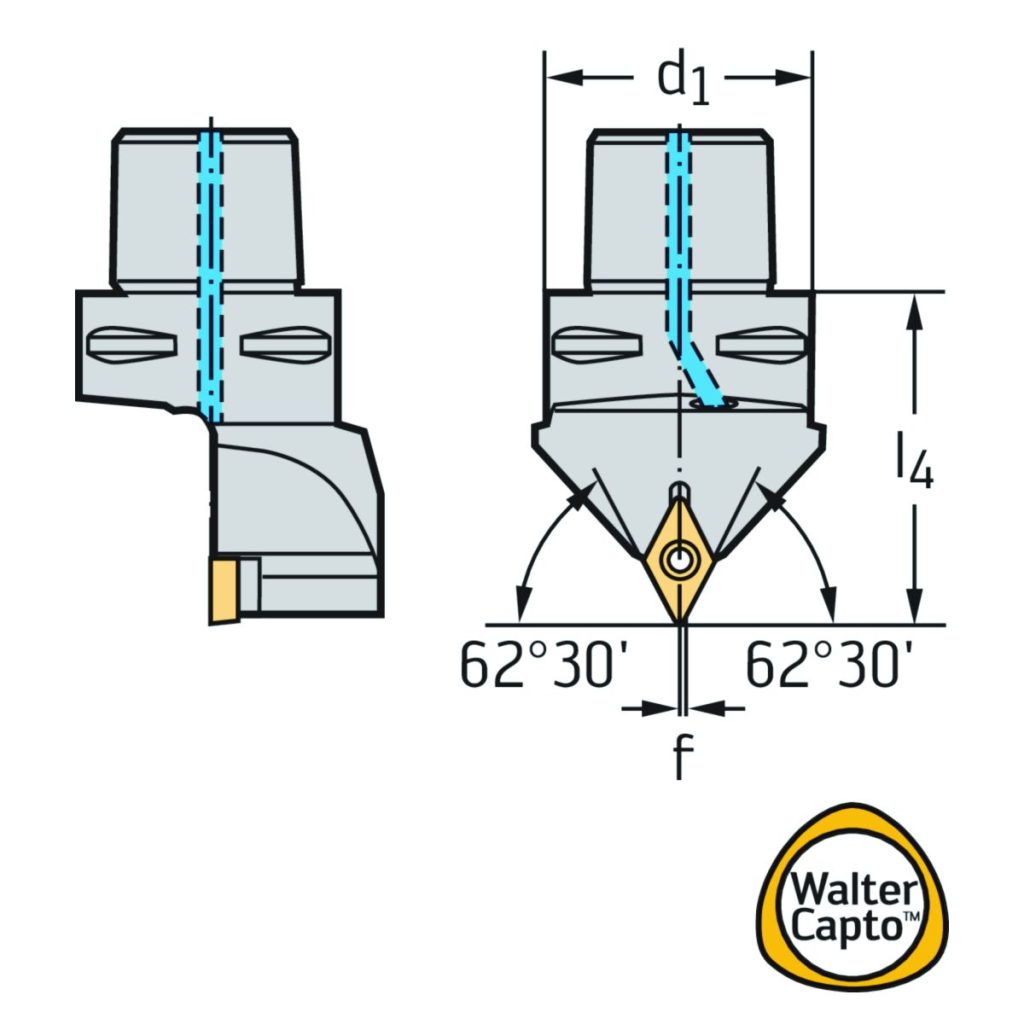

DenumireDescriereValoareUnitate
d<sub>1</sub>Codul dimensiunii de îmbinareC4
D<sub>min2</sub>Diametrul minim140mm
γUnghi de degajare ortogonal0°
λ<sub>s</sub>Unghi de înclinare0°
l<sub>4</sub>Lungimea funcțională50mm
CodificareCodificare sculăC4-SDNCN-00050-11
Dimensiunea scaunului plăciiMărimea locașului plăcuței11
TipPlăcuțe amovibile posibileDC .. 11T3 ..
fLățimea funcțională1mm
