Name: C5-391.27-25 071 - Adaptor pentru scule de găurire - GSS Group
SKU: C5-391.27-25 071

C5-391.27-25 071 – Adaptor pentru scule de găurire

Numărul articolului: 5036527Familie produs: D67AW SKU: C5-391.27-25 071 UPC: 0437765967 Categorii: Adaptoare, Adaptoare, Adaptoare rotative, Adaptoare Walter Capto™ Brand: Walter

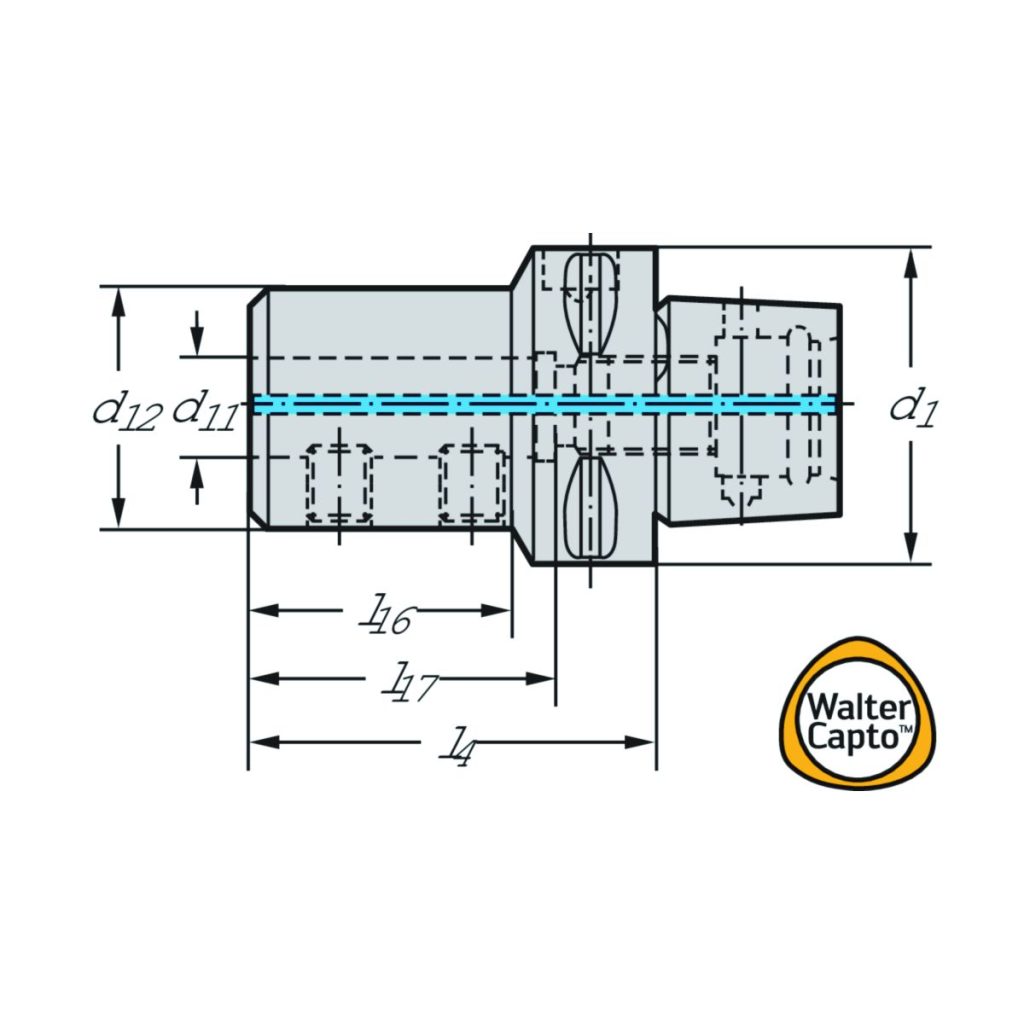

Denumire	Descriere	Valoare	Unitate
d₁₂	Diametrul corpului	45	mm
l₁₇	Adâncimea diametrului de prindere	57,5	mm
l₁₆	Lungime utilă	46,7	mm
l₄	Lungimea funcțională	71	mm
Codificare	Codificare sculă	C5-391.27-25 071
Greutate	Greutatea	0,87	kg
d₁	Codul dimensiunii de îmbinare	C5
d₁₁	Codul dimensiunii de îmbinare	25

Descriere

Adaptor pentru scule de găurire C.-391.27 • metric • Pentru scule de găurire în varianta cu coadă • ISO 26623 • d1=C5 • d11=25

Greutate	0,911 kg
Dimensiuni	110 × 84 mm
Domeniu de utilizare	Prindere
Diametrul corpului_A1	45 mm
Lungime în consolă_B3	71 mm
Lungime în consolă_LPR	71 mm
Cantitate rezerve de r_B4	101 mm
Variantă de adaptor, p_C54	1
Tip unealtă	Element de fixare
group_name_2	Adaptoare rotative
udxcatfam_descr	Adaptor pentru scule de găurire
ref_ftr_grp_descr_walter	Adaptor pentru scule de găurire C.-391.27 • metric • Pentru scule de găurire în varianta cu coadă • ISO 26623

Denumire	Descriere	Valoare	Unitate
A1	Diametrul corpului	46,7	mm
B1	Lungime diametru exterior 1	46,7	mm
B3	Lungime în consolă	71	mm
B4	Cantitate rezerve de reascuțire	71	mm
B71	Lungime funcțională	71	mm
BLD	Identificator imagine	607013
C11	Coadă, pe partea mașinii	CCS
C12	Formă adaptor, pe partea mașinii	1
C14	Variantă de adaptor, pe partea mașinii	9
C15	Tip de preluare, pe partea mașinii	5
C2	Mărime adaptor, pe partea mașinii	500
C3	Diametru de prindere, pe partea mașinii	mm	mm
C51	Lungime coadă	30	mm
C51	Coadă, pe partea piesei	ZYL
C52	Formă adaptor, pe partea piesei	11
C54	Variantă de adaptor, pe partea piesei	1
C55	Tip de preluare, pe partea piesei	5
C6	Mărime adaptor pe partea piesei	250
C71	Diametru de prindere, pe partea piesei	25	mm
D6	Turație, maximă	28000	1/min
D7	Masă (greutate)	0,866	kg
E2	Poziție unghiulară, adaptor, pe partea piesei	0	°
G35	Număr de găuri	1
H21	Intrare agent de lubrifiere/răcire	1
H22	Ieșire agent de lubrifiere/răcire	1
J1	Standard	ISO26623-1
J21	Număr articol	C5-391.27-25 071
J22	Codificare produs	13
J4	Codare loc de separare pe partea piesei	ZYL11G2500****
J6	Codare loc de separare pe partea mașinii	CCS01C0500$$$$
J7	Dispozitiv de stocare	0
LPR	Lungime în consolă	71	mm
NSM	Număr standard caracteristică	DIN4000-89
OAL	Cantitate rezerve de reascuțire	101	mm

Denumire	Descriere	Valoare	Unitate
BBD	Balanced By Design	0
BD	Diametrul corpului	45	mm
BMC	Execuția sculei	S
CCFMS	Formă adaptor, pe partea mașinii	1
CCFWS	Formă adaptor, pe partea piesei	11
CCMS	Codare loc de separare pe partea mașinii	CCS01C0500$$$$
CCTMS	Coadă, pe partea mașinii	CCS
CCTWS	Coadă, pe partea piesei	ZYL
CCWS	Codare loc de separare pe partea piesei
CNSC	Intrare agent de lubrifiere/răcire	1
CUB	Connection unit basis	M
CUBPMS	Connection unit base precision machine side	C
CUBPWS	Connection unit base precision workpiece side	G
CXSC	Ieșire agent de lubrifiere/răcire	1
CZCMS	Mărime adaptor, pe partea mașinii	500
CZCWS	Mărime adaptor pe partea piesei	250
FMT	Form type workpiece side	INT
KAP	Poziție unghiulară, adaptor, pe partea piesei	0	°
LF	Lungime funcțională	71	mm
LPR	Lungime în consolă	71	mm
LS	Lungime coadă	30	mm
OAL	Cantitate rezerve de reascuțire	101	mm
PHI	Phi	0	°
RHO	Rho	0	°
RPMX	Turație, maximă	28000	1/min
TSYC	Identificator imagine	391.27-CAPTO
WT	Masă (greutate)	0,866	kg
XYWD	xyw plane distance	-71	mm
XZWD	xzw plane distance	0	mm
YZWD	yzw plane distance	0	mm
