Informații suplimentare
| Greutate | 3,640 kg |
|---|---|
| Dimensiuni | 165 × 98 mm |
| Domeniu de utilizare | |
| Lungime în consolă | |
| Lungime funcţională | |
| Lățime totală | |
| Înălțime de funcționare | |
| Formă adaptor, pe partea piesei | |
| Tip unealtă | |
| group_name_2 | Adaptoare fixe |
| udxcatfam_descr | |
| ref_ftr_grp_descr_walter |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B3 | Lungime în consolă | 153 | mm |
B4 | Cantitate rezerve de reascuțire | 153 | mm |
B71 | Lungime funcțională | 123 | mm |
B72 | Înălțime de funcționare | 16 | mm |
B73 | Lățime funcțională | 16 | mm |
B81 | Înălțime totală | 89,35 | mm |
B91 | Lățime totală | 81 | mm |
C11 | Coadă, pe partea mașinii | CCS | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C4 | Diametru de prindere, pe partea mașinii | 50 | mm |
C4 | Lungime coadă | 30 | mm |
C51 | Coadă, pe partea piesei | VKT | |
C52 | Formă adaptor, pe partea piesei | 1 | |
C54 | Variantă de adaptor, pe partea piesei | 0 | |
C55 | Tip de preluare, pe partea piesei | 5 | |
C6 | Mărime adaptor pe partea piesei | 2012 | |
C71 | Diametru de prindere, pe partea piesei | 201,2 | mm |
C72 | Diametru de prindere, max. | 202,2 | mm |
D7 | Masă (greutate) | 3,64 | kg |
E1 | Sensul de așchiere | R | |
E2 | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J1 | Standard | ISO26623-1 | |
J21 | Număr articol | C5-ASHR3-36123-20 | |
J4 | Codare loc de separare pe partea piesei | VKT01A2012****VKT01A2022**** | |
J6 | Codare loc de separare pe partea mașinii | CCS01C0500$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-89 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
CCMS | Codare loc de separare pe partea mașinii | CCS01C0500$$$$ | |
CCWS | Codare loc de separare pe partea piesei | VKT01A2012****VKT01A2022**** | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CUBPWS | Connection unit base precision workpiece side | A | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 500 | |
CZCWS | Mărime adaptor pe partea piesei | ||
DIX | Tool changer interf dia max | 90 | mm |
FMT | Form type workpiece side | INT | |
HAND | Sensul de așchiere | R | |
HF | Înălțime de funcționare | 20 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 123 | mm |
LPR | Lungime în consolă | 123 | mm |
LS | Lungime coadă | 30 | mm |
OAH | Înălțime totală | 89,35 | mm |
OAL | Cantitate rezerve de reascuțire | 153 | mm |
OAW | Lățime totală | 81 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
TSYC | Identificator imagine | ASH-AXIAL-3-CAPTO | |
WF | Lățime funcțională | 16 | mm |
WT | Masă (greutate) | 3,64 | kg |
XZWD | xzw plane distance | 0 | mm |
Master HSK DIN 69893-1 A – HA10-C5-050-100SKU: HA10-C5-050-1003.714,98 lei fără TVA - 4.495,13 lei cu TVA- Master HSK DIN 69893-1 A – HA06-C5-050-090SKU: HA06-C5-050-0903.340,27 lei fără TVA - 4.041,73 lei cu TVA
- Master DIN 69871 AD/B – C5-390B.140-40 040SKU: C5-390B.140-40 0402.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master DIN 69871 AD/B – C5-390B.140-40 080SKU: C5-390B.140-40 0802.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master DIN 69871 AD/B – C5-390B.140-50 030SKU: C5-390B.140-50 0302.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master DIN 69871 AD/B – C5-390B.140-50 070SKU: C5-390B.140-50 0702.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.58-50 040SKU: C5-390B.58-50 0402.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.58-50 080SKU: C5-390B.58-50 0802.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master ASME B5.50 – C5-A390B.45-40 080SKU: C5-A390B.45-40 0802.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.55-40 050SKU: C5-390B.55-40 0502.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.55-40 090SKU: C5-390B.55-40 0902.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master ASME B5.50 – C5-A390B.45-40 040SKU: C5-A390B.45-40 0402.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master ASME B5.50 – C5-A390B.45-50 030SKU: C5-A390B.45-50 0302.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master ASME B5.50 – C5-A390B.45-50 070SKU: C5-A390B.45-50 0702.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master DIN 69871 AD/B – C5-390.540-50 030ASKU: C5-390.540-50 030A3.720,34 lei fără TVA - 4.501,61 lei cu TVA
- Master DIN 69871 AD/B – C5-390B.540-40 050SKU: C5-390B.540-40 0503.350,98 lei fără TVA - 4.054,69 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.558-50 040SKU: C5-390B.558-50 0403.720,34 lei fără TVA - 4.501,61 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.555-40 050SKU: C5-390B.555-40 0503.350,98 lei fără TVA - 4.054,69 lei cu TVA
- Prelungitor – C5-391.01-50 050SKU: C5-391.01-50 0502.323,20 lei fără TVA - 2.811,07 lei cu TVA
- Prelungitor – C5-391.01-50 080ASKU: C5-391.01-50 080A2.323,20 lei fără TVA - 2.811,07 lei cu TVA
- Prelungitor – C5-391.01-50 100ASKU: C5-391.01-50 100A2.323,20 lei fără TVA - 2.811,07 lei cu TVA
- Adaptor tip reducție – C6-391.02-50 110ASKU: C6-391.02-50 110A2.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor tip reducție – C6-391.02-50 080ASKU: C6-391.02-50 080A2.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor tip reducție – C8-391.02-50 080BSKU: C8-391.02-50 080B2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C8-391.02-50 045ASKU: C8-391.02-50 045A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C6-391.02-50 050ASKU: C6-391.02-50 050A2.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Sisteme de prindere – C5-RC2085-6464SKU: C5-RC2085-64646.718,02 lei fără TVA - 8.128,80 lei cu TVA
- Sisteme de prindere – C5-RC2090-32048ASKU: C5-RC2090-32048A8.800,33 lei fără TVA - 10.648,40 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2050-00085MSKU: C5-RC2050-00085M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-LC2050-00085MSKU: C5-LC2050-00085M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2060-00075MSKU: C5-RC2060-00075M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-LC2040-00085MSKU: C5-LC2040-00085M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-LC2040-53040MSKU: C5-LC2040-53040M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-LC2050-53040MSKU: C5-LC2050-53040M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2060-43040MSKU: C5-RC2060-43040M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-LC2060-43040MSKU: C5-LC2060-43040M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2040-00085MSKU: C5-RC2040-00085M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2050-53030MSKU: C5-RC2050-53030M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2040-53040MSKU: C5-RC2040-53040M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere – C5-NC2000-12024-50SKU: C5-NC2000-12024-506.718,02 lei fără TVA - 8.128,80 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2040-53030MSKU: C5-RC2040-53030M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere – C5-NC2000-14024-60SKU: C5-NC2000-14024-606.718,02 lei fără TVA - 8.128,80 lei cu TVA
- Şuruburi fără cap – 3214 020-512SKU: 3214 020-51213,33 lei fără TVA - 16,13 lei cu TVA
- Duză – FS1479SKU: FS1479160,59 lei fără TVA - 194,31 lei cu TVA
Descriere

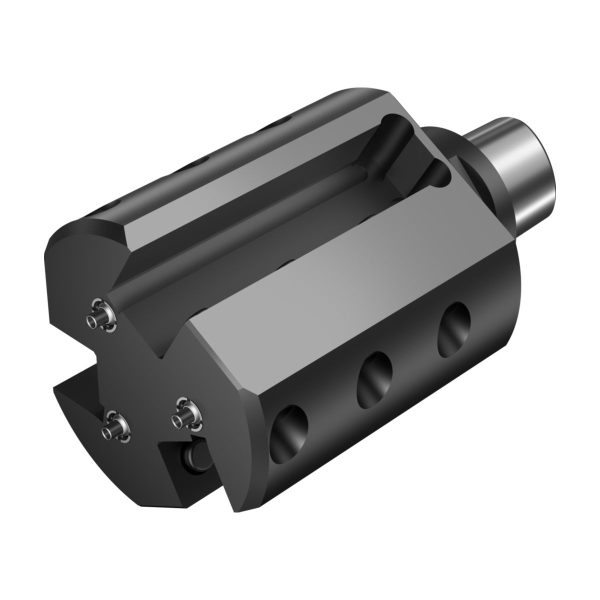

Adaptor axial C.-ASH • metric • Walter CaptoTM ISO 26623 • Dreapta • 50mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| Mărime | Mărime | C5 | |
| d<sub>14</sub> | Diametrul de îmbinare | 90 | mm |
| h | Înălțime | 20 | mm |
| l<sub>4</sub> | Lungimea funcțională | 123 | mm |
| l<sub>3</sub> | Lungime utilă | 123 | |
| Codificare | Codificare sculă | C5-ASHR3-36123-20 | |
| f | Lățimea funcțională | 16 | mm |
| Greutate | Greutatea | 3,6 | kg |
