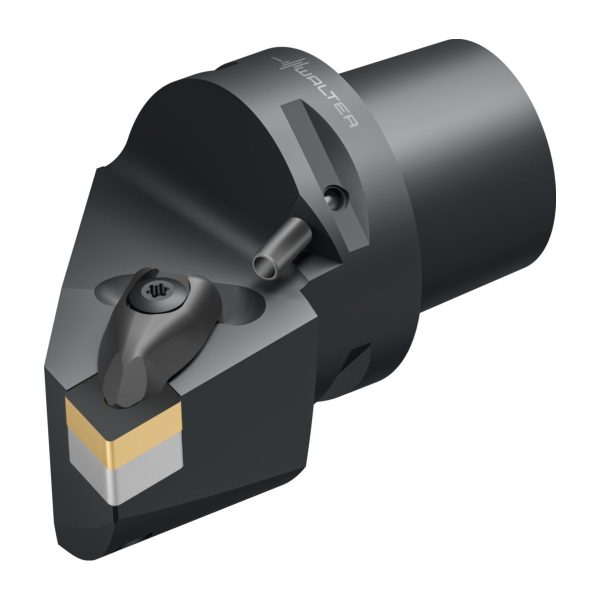

Suport pentru strunjire – fixare rigidă – C5-DCLNR-35060-19
1.638,02 lei fără TVA - 1.982,00 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,800 kg |
|---|---|
| Dimensiuni | 94 × 70 mm |
| Domeniu de utilizare | |
| Lungimea muchiei aşchietoare | |
| Lungime funcţională | |
| Cantitate rezerve de reascuţire | |
| Tip unealtă | |
| group_name_2 | Strunjire ISO |

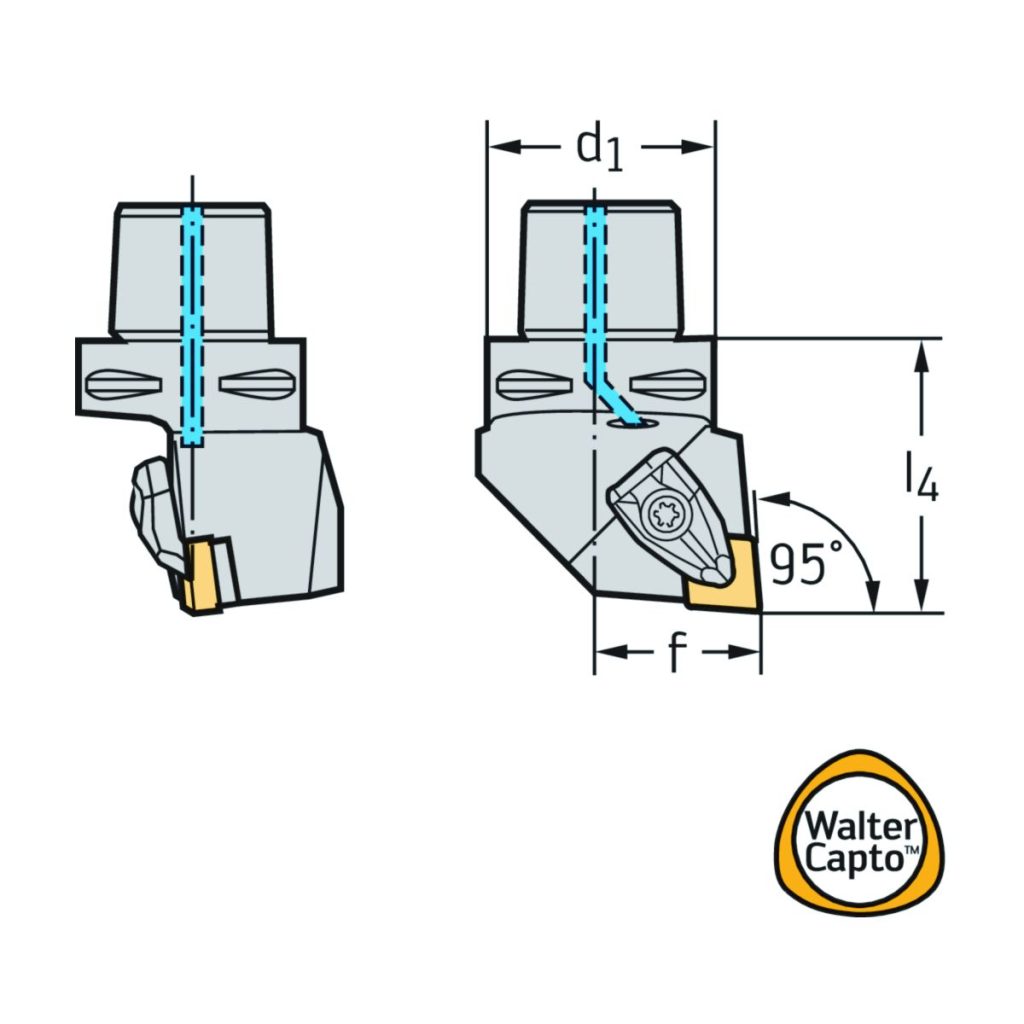

| group_name_7 | Unghi de atac 95° |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 35 | mm |
A2 | Lățime funcțională | 35 | mm |
A3 | Lungime funcțională | 60 | mm |
A4 | Înălțime de funcționare | 90 | mm |
B3 | Lungime în consolă | 90 | mm |
B5 | Cantitate rezerve de reascuțire | 90 | mm |
BLD | Identificator imagine | 8 | |
C11 | Coadă, pe partea mașinii | CCS | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
E1 | Masă (greutate) | 0,8 | kg |
E1 | Unghiul de atac | 95 | ° |
E2 | Tipul de unghi de atac | B | |
E3 | Unghi de colț plăcuță amovibilă | 80 | ° |
E4 | Unghi de degajare ortogonal | -6 | ° |
E5 | Unghi de înclinare | -6 | ° |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | D | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 6 | |
J1 | Standard | ISO26623-1 | |
J21 | Număr articol | C5-DCLNR-35060-19 | |
J22 | Codificare produs | 142 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$CN1906002****** | |
J6 | Codare loc de separare pe partea mașinii | CCS01C0500$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DFA | |
LPR | Lungime în consolă | 90 | mm |
NSM | Număr standard caracteristică | DIN4000-90 | |
OAL | Cantitate rezerve de reascuțire | 90 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CP | Coolant pressure | 80 | MPa |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 6 | |
CZCMS | Mărime adaptor, pe partea mașinii | 500 | |
DMIN | Diametrul minim al găurii | mm | mm |
FMTMS | Form type machine side | EXT | |
GAMO | Unghi de degajare ortogonal | -6 | ° |
HAND | Sensul de așchiere | R | |
HF | Înălțime de funcționare | 0 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 95 | ° |
LAMS | Unghi de înclinare | -6 | ° |
LF | Lungime funcțională | 60 | mm |
MIID | Codificare plăcuță amovibilă | CNMG 19 06 12 | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 90 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
SC | Insert shape code | C | |
SSC | Insert seat size code | 19 | |
TQ | Torque | 6,4 | Nm |
TSYCISO | Identificator imagine | DCLNR-CAPTO-AUSSEN | |
WF | Lățime funcțională | 35 | mm |
WT | Masă (greutate) | 0,8 | kg |
XYWD | xyw plane distance | -60 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | -35 | mm |
