Suporți pentru strunjire – fixare cu pârghie – C5-PRSCL-35060-20
1.686,20 lei fără TVA - 2.040,30 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,792 kg |
|---|---|
| Dimensiuni | 95 × 70 mm |
| Domeniu de utilizare | |
| Lăţime funcţională | |
| Înălțime de funcționare | |
| Phi | |
| Tip unealtă | |
| group_name_2 | Strunjire ISO |
| group_name_7 | Unghi de atac 0° aplicat |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Lățime funcțională | 60 | mm |
A3 | Lungime funcțională | 60 | mm |
A4 | Înălțime de funcționare | 0 | mm |
B3 | Lungime în consolă | 90 | mm |
B5 | Cantitate rezerve de reascuțire | 90 | mm |
BLD | Identificator imagine | 8 | |
C11 | Coadă, pe partea mașinii | CCS | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 500 | |
D7 | Masă (greutate) | kg | kg |
E2 | Unghiul de atac | 0 | ° |
E2 | Tipul de unghi de atac | B | |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | L | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | P | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 6 | |
J1 | Standard | ISO26623-1 | |
J21 | Număr articol | C5-PRSCL-35060-20 | |
J22 | Codificare produs | 130 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$RC2006M03****M0 | |
J42 | Codificare plăcuță amovibilă | RCMT 20 06 M0 | |
J6 | Codare loc de separare pe partea mașinii | CCS01C0500$$$$ | |
J8 | Procedee de prelucrare | DFA | |
LPR | Lungime în consolă | 90 | mm |
NSM | Număr standard caracteristică | DIN4000-90 | |
OAL | Cantitate rezerve de reascuțire | 90 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CP | Coolant pressure | 80 | MPa |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 6 | |
CZCMS | Mărime adaptor, pe partea mașinii | 500 | |
FMTMS | Form type machine side | ||
GAMO | Unghi de degajare ortogonal | 0 | ° |
HAND | Sensul de așchiere | L | |
HF | Înălțime de funcționare | 0 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 0 | ° |
LAMS | Unghi de înclinare | 0 | ° |
LF | Lungime funcțională | 60 | mm |
MIID | Codificare plăcuță amovibilă | RCMT 20 06 M0 | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 90 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 27 | ° |
SC | Insert shape code | R | |
SSC | Insert seat size code | 20 | |
TSYCISO | Identificator imagine | PRSCL-CAPTO-AUSSEN | |
WF | Lățime funcțională | 35 | mm |
WT | Masă (greutate) | 0,771 | kg |
XYWD | xyw plane distance | -60 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 35 | mm |
Inserții de strunjire Rotunde pozitive – RCMX2006M0-HU6 WPP30GSKU: RCMX2006M0-HU6 WPP30G251,06 lei fără TVA - 303,78 lei cu TVA- Inserții de strunjire Rotunde pozitive – RCMX2006M0-HU6 WKK20SSKU: RCMX2006M0-HU6 WKK20S243,56 lei fără TVA - 294,71 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMX2006M0-HU6 WPP20GSKU: RCMX2006M0-HU6 WPP20G251,06 lei fără TVA - 303,78 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMX2006M0-HU6 WPP10GSKU: RCMX2006M0-HU6 WPP10G251,06 lei fără TVA - 303,78 lei cu TVA
- Master HSK DIN 69893-1 A – HA10-C5-050-100SKU: HA10-C5-050-1003.714,98 lei fără TVA - 4.495,13 lei cu TVA
- Master HSK DIN 69893-1 A – HA06-C5-050-090SKU: HA06-C5-050-0903.340,27 lei fără TVA - 4.041,73 lei cu TVA
- Master DIN 69871 AD/B – C5-390B.140-40 040SKU: C5-390B.140-40 0402.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master DIN 69871 AD/B – C5-390B.140-40 080SKU: C5-390B.140-40 0802.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master DIN 69871 AD/B – C5-390B.140-50 030SKU: C5-390B.140-50 0302.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master DIN 69871 AD/B – C5-390B.140-50 070SKU: C5-390B.140-50 0702.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.58-50 040SKU: C5-390B.58-50 0402.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.58-50 080SKU: C5-390B.58-50 0802.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master ASME B5.50 – C5-A390B.45-40 080SKU: C5-A390B.45-40 0802.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.55-40 050SKU: C5-390B.55-40 0502.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.55-40 090SKU: C5-390B.55-40 0902.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master ASME B5.50 – C5-A390B.45-40 040SKU: C5-A390B.45-40 0402.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master ASME B5.50 – C5-A390B.45-50 030SKU: C5-A390B.45-50 0302.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master ASME B5.50 – C5-A390B.45-50 070SKU: C5-A390B.45-50 0702.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master DIN 69871 AD/B – C5-390.540-50 030ASKU: C5-390.540-50 030A3.720,34 lei fără TVA - 4.501,61 lei cu TVA
- Master DIN 69871 AD/B – C5-390B.540-40 050SKU: C5-390B.540-40 0503.350,98 lei fără TVA - 4.054,69 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.558-50 040SKU: C5-390B.558-50 0403.720,34 lei fără TVA - 4.501,61 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.555-40 050SKU: C5-390B.555-40 0503.350,98 lei fără TVA - 4.054,69 lei cu TVA
- Prelungitor – C5-391.01-50 050SKU: C5-391.01-50 0502.323,20 lei fără TVA - 2.811,07 lei cu TVA
- Prelungitor – C5-391.01-50 080ASKU: C5-391.01-50 080A2.323,20 lei fără TVA - 2.811,07 lei cu TVA
- Prelungitor – C5-391.01-50 100ASKU: C5-391.01-50 100A2.323,20 lei fără TVA - 2.811,07 lei cu TVA
- Adaptor tip reducție – C6-391.02-50 110ASKU: C6-391.02-50 110A2.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor tip reducție – C6-391.02-50 080ASKU: C6-391.02-50 080A2.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor tip reducție – C8-391.02-50 080BSKU: C8-391.02-50 080B2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C8-391.02-50 045ASKU: C8-391.02-50 045A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C6-391.02-50 050ASKU: C6-391.02-50 050A2.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Sisteme de prindere – C5-RC2085-6464SKU: C5-RC2085-64646.718,02 lei fără TVA - 8.128,80 lei cu TVA
- Sisteme de prindere – C5-RC2090-32048ASKU: C5-RC2090-32048A8.800,33 lei fără TVA - 10.648,40 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2050-00085MSKU: C5-RC2050-00085M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-LC2050-00085MSKU: C5-LC2050-00085M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2060-00075MSKU: C5-RC2060-00075M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-LC2040-00085MSKU: C5-LC2040-00085M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-LC2040-53040MSKU: C5-LC2040-53040M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-LC2050-53040MSKU: C5-LC2050-53040M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2060-43040MSKU: C5-RC2060-43040M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-LC2060-43040MSKU: C5-LC2060-43040M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2040-00085MSKU: C5-RC2040-00085M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2050-53030MSKU: C5-RC2050-53030M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2040-53040MSKU: C5-RC2040-53040M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere – C5-NC2000-12024-50SKU: C5-NC2000-12024-506.718,02 lei fără TVA - 8.128,80 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2040-53030MSKU: C5-RC2040-53030M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere – C5-NC2000-14024-60SKU: C5-NC2000-14024-606.718,02 lei fără TVA - 8.128,80 lei cu TVA
- Şaibă – AP158SKU: AP158152,03 lei fără TVA - 183,96 lei cu TVA
- Şuruburi fără cap – FS2156SKU: FS215631,69 lei fără TVA - 38,34 lei cu TVA
- Ştifturi – RS103SKU: RS10316,33 lei fără TVA - 19,76 lei cu TVA
- Montaj și măsurare – MD102SKU: MD10223,93 lei fără TVA - 28,96 lei cu TVA
- Accesorii sistem de răcire – FS1019SKU: FS101995,55 lei fără TVA - 115,62 lei cu TVA
- Cheie – ISO2936-3SKU: ISO2936-328,96 lei fără TVA - 35,04 lei cu TVA
- Bridă – KN112SKU: KN112130,67 lei fără TVA - 158,11 lei cu TVA
Descriere

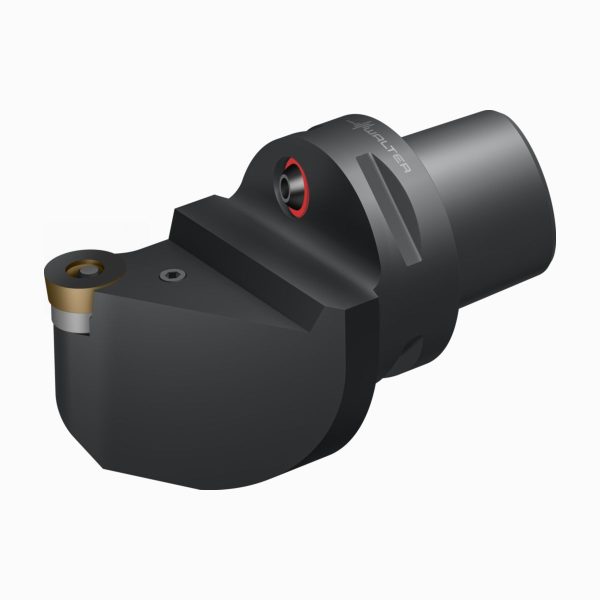

Suporți pentru strunjire – fixare cu pârghie C…-PRSC • Walter Turn • metric • Walter CaptoTM ISO 26623 • Stânga • C5 • plăcuță rotundă • RC .. 2006 ..
Descriere unealtă
Pentru plăcuțe amovibile cu formă de bază pozitivă
Sculă Walter CaptoTM cu fixare cu pârghie pozitivă (P)
Domenii de utilizare
Utilizare în cazul presiunilor de așchiere reduse/lungimilor mari în consolă

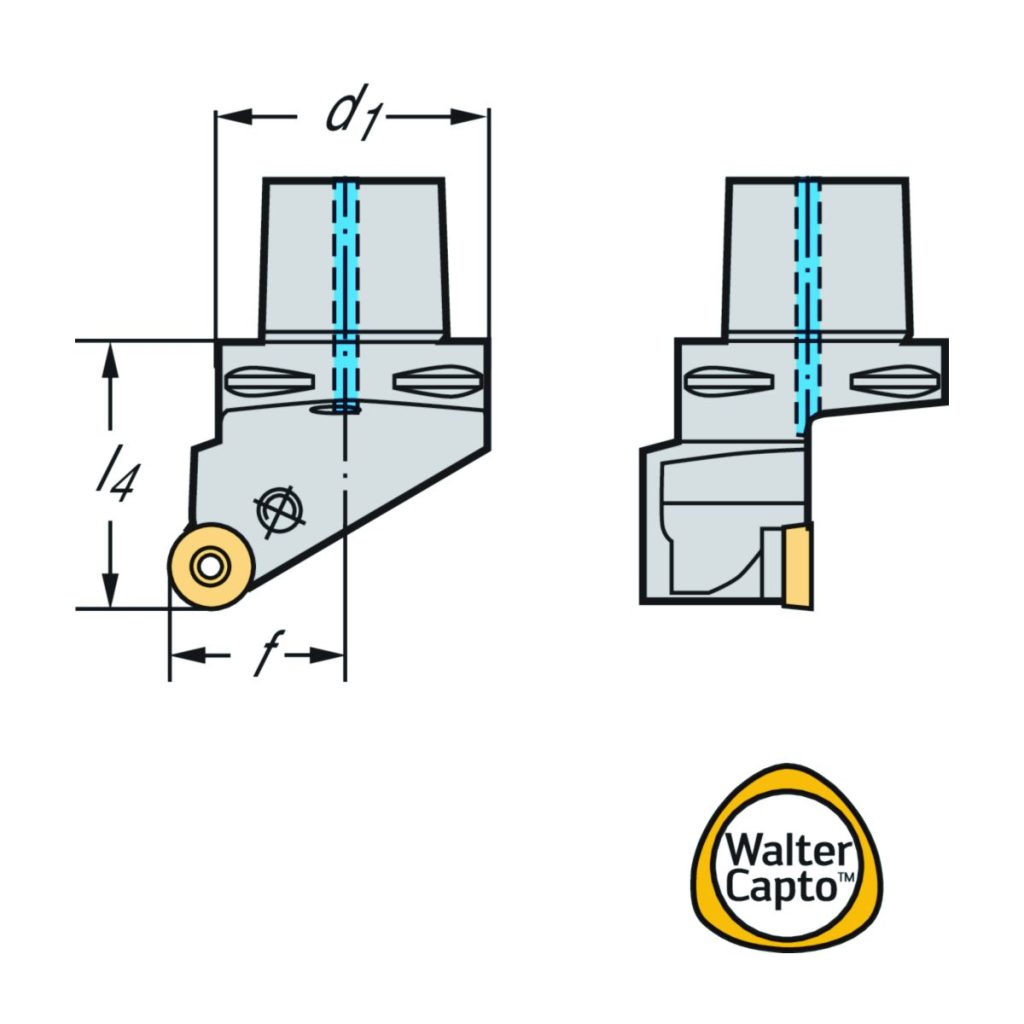

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | C5 | |
| γ | Unghi de degajare ortogonal | 0 | ° |
| λ<sub>s</sub> | Unghi de înclinare | 0 | ° |
| l<sub>4</sub> | Lungimea funcțională | 60 | mm |
| Codificare | Codificare sculă | C5-PRSCL-35060-20 | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 20 | |
| Tip | Plăcuțe amovibile posibile | RC . T2006M0 .. | |
| f | Lățimea funcțională | 35 | mm |
