Bară pentru strunjire interioară – fixare cu pârghie – C5-PSKNR-27140-12

Bară pentru strunjire interioară – fixare cu pârghie C5-PSKNL-27140-12-C5-PSKNL-27140-12-0348562967 Bară pentru strunjire interioară – fixare cu pârghie – C5-PSKNL-27140-12
Bară pentru strunjire interioară – fixare cu pârghie C6-PSKNR-35175-15-C6-PSKNR-35175-15-0348571967 Bară pentru strunjire interioară – fixare cu pârghie – C6-PSKNR-35175-15

2.242,91 lei fără TVA - 2.713,92 lei cu TVA

Numărul articolului: 5011745Familie produs: D62NH SKU: C5-PSKNR-27140-12 UPC: 0348561967 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,582 kg
Dimensiuni 210 × 70 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare27mm
A2
Lățime funcțională27mm
A3
Lungime funcțională140mm
A4
Înălțime de funcționare3,05mm
A52
Cota a la lungimea funcțională3,05mm
A6
Diametrul minim al găurii50mm
A9
Diametrul corpului, redus40mm
B3
Lungime în consolă173,05mm
B4
Lungime utilă119mm
B5
Cantitate rezerve de reascuțire173,05mm
BLD
Identificator imagine10
C11
Coadă, pe partea mașinii
C14
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii500
D7
Masă (greutate)1,489kg
E1
Unghiul de atac75°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă90°
E4
Unghi de degajare ortogonal-6°
E5
Unghi de înclinare-10°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăP
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
J1
StandardISO26623-1
J22
Codificare produs68
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$SN1204003******
J42
Codificare plăcuță amovibilăSNMG 12 04 08
J6
Codare loc de separare pe partea mașiniiCCS01C0500$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDI
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiCCS01C0500$$$$
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CW
Lungimea muchiei așchietoare12,7mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii500
FMT
Form type machine sideEXT
IIC
Codare loc de separare plăcuță amovibilăISO$SN1204003******
LS
Lungime coadămmmm
MIID
Codificare plăcuță amovibilăSNMG 12 04 08
SSC
Insert seat size code12

Descriere

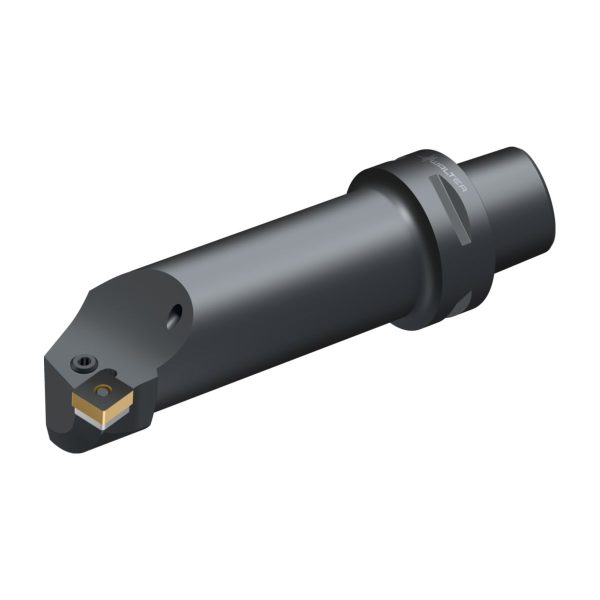

Bară pentru strunjire interioară – fixare cu pârghie C…-PSKN • Walter Turn • metric • Walter CaptoTM ISO 26623 • Dreapta • C5 • 40mm • plăcuță pătrată • SN .. 1204 ..

Descriere unealtă

Răcire pe interior pentru toate sculele
Plăcuță de așezare specială cu fața de așezare împotriva lovirii cu așchii pentru protecția muchiilor așchietoare de deasupra
Barele de strunjire interioară cu coadă rotundă cu 3 suprafețe plate permit flexibilitate maximă
Walter CaptoTM sculă cu fixare cu pârghie (P)
Sistem universal cu schimbare simplă a plăcuțelor amovibile

Domenii de utilizare

Prima opțiune pentru plăcuțele amovibile cu formă de bază negativă și în cazul prelucrării adâncimilor mari de așchiere
Prima opțiune în cazul prelucrării de diametre de găurire mici cu plăcuțe amovibile negative

Avantajele Dvs.

Evacuare liberă a așchiilor din gaura de răcire și, astfel, o alternativă la strângerea rigidă

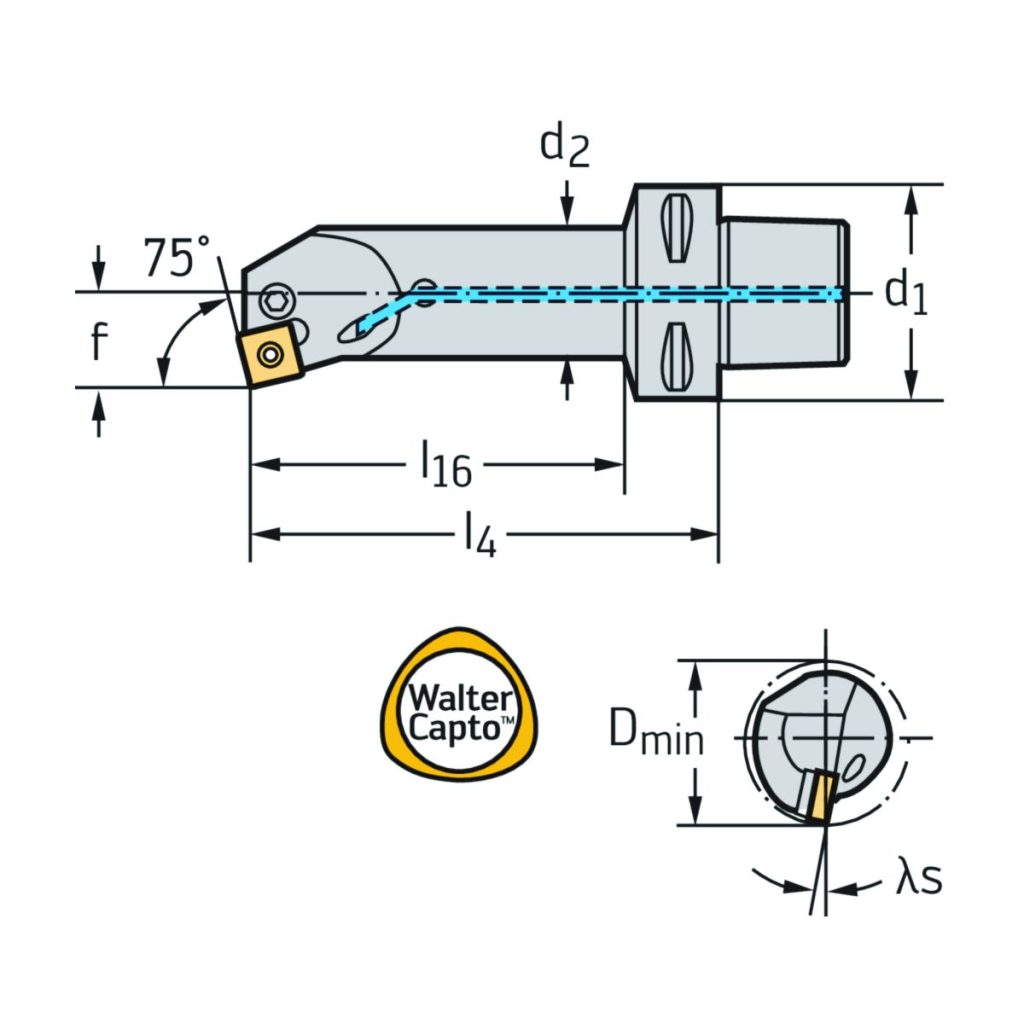

DenumireDescriereValoareUnitate
d<sub>2</sub>Diametrul corpului40mm
d<sub>1</sub>Diametrul de îmbinareC5
D<sub>min</sub>Diametrul minim50mm
γUnghi de degajare ortogonal-6°
λ<sub>s</sub>Unghi de înclinare-10°
l<sub>16</sub>Lungimea funcțională119mm
l<sub>4</sub>Lungime în consolă140mm
CodificareCodificare sculăC5-PSKNR-27140-12
Dimensiunea scaunului plăciiMărimea locașului plăcuței12
TipPlăcuțe amovibile posibileSN .. 1204 ..
fLățimea funcțională27mm
