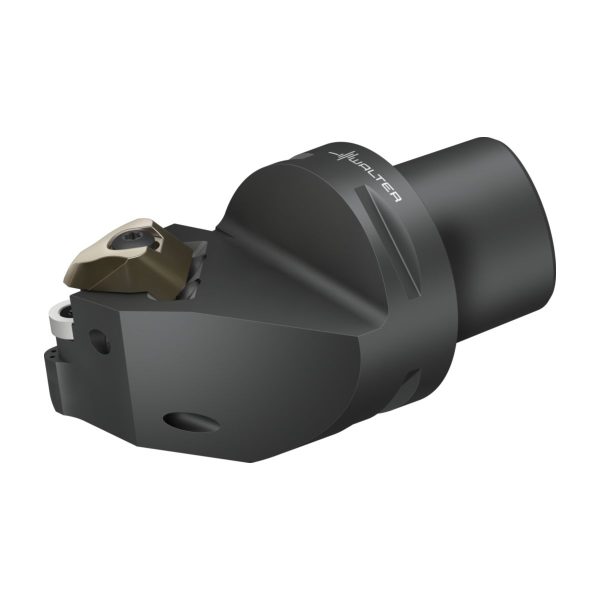

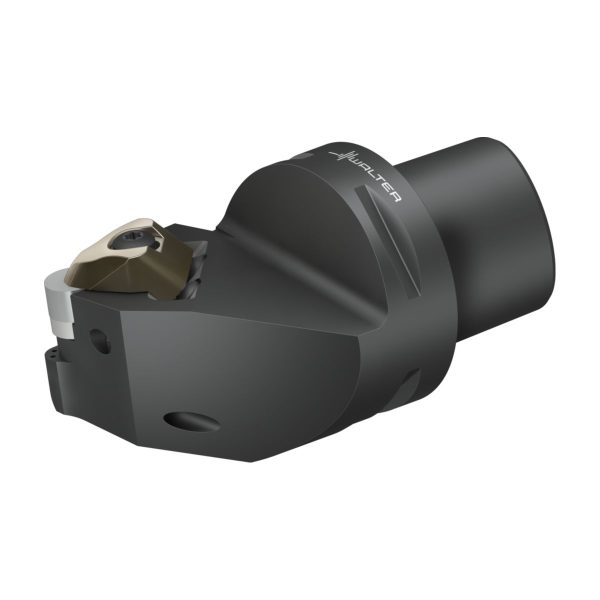

Suport pentru strunjire – fixare rigidă – C6-CRSNL-45065-12-P
2.826,38 lei fără TVA - 3.419,92 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 1,399 kg |
|---|---|
| Dimensiuni | 132 × 90 mm |
| Domeniu de utilizare | |
| Lăţime funcţională | |
| Înălțime de funcționare | |
| Număr de posibilități de utilizare | |
| Tip unealtă | |
| group_name_2 | Strunjire ISO |
| group_name_7 | Unghi de atac 95° |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Lățime funcțională | 65 | mm |
A3 | Lungime funcțională | 65 | mm |
A4 | Înălțime de funcționare | 0 | mm |
B3 | Lungime în consolă | 103 | mm |
B5 | Cantitate rezerve de reascuțire | 103 | mm |
BLD | Identificator imagine | 8 | |
C11 | Coadă, pe partea mașinii | CCS | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 630 | |
D7 | Masă (greutate) | kg | kg |
E2 | Unghiul de atac | 0 | ° |
E2 | Tipul de unghi de atac | B | |
E4 | Unghi de degajare ortogonal | -6 | ° |
E5 | Unghi de înclinare | -6 | ° |
F1 | Sensul de așchiere | L | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | C | |
H21 | Intrare agent de lubrifiere/răcire | 3 | |
H22 | Ieșire agent de lubrifiere/răcire | 7 | |
J1 | Standard | ISO26623-1 | |
J21 | Număr articol | C6-CRSNL-45065-12-P | |
J22 | Codificare produs | 6953 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$RN120700*****00 | |
J42 | Codificare plăcuță amovibilă | RNGN 12 07 00 | |
J6 | Codare loc de separare pe partea mașinii | CCS01C0630$$$$ | |
J8 | Procedee de prelucrare | DFA | |
LPR | Lungime în consolă | 103 | mm |
NSM | Număr standard caracteristică | DIN4000-90 | |
OAL | Cantitate rezerve de reascuțire | 103 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BD | Diametrul corpului | 63 | mm |
BMC | Execuția sculei | S | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 3 | |
CP | Coolant pressure | 150 | MPa |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 7 | |
CZCMS | Mărime adaptor, pe partea mașinii | ||
DMIN | Diametrul minim al găurii | 700 | mm |
FMTMS | Form type machine side | EXT | |
GAMO | Unghi de degajare ortogonal | -6 | ° |
HAND | Sensul de așchiere | L | |
HF | Înălțime de funcționare | 0 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 0 | ° |
LAMS | Unghi de înclinare | -6 | ° |
LF | Lungime funcțională | 65 | mm |
MIID | Codificare plăcuță amovibilă | RNGN 12 07 00 | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 103 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
SC | Insert shape code | R | |
SSC | Insert seat size code | 12 | |
TSYCISO | Identificator imagine | CRSNL-CAPTO-AUSSEN-C-P | |
WF | Lățime funcțională | 45 | mm |
WT | Masă (greutate) | 1,3 | kg |
XYWD | xyw plane distance | -65 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 45 | mm |
Inserție ceramică indexabilă – rotundă negativă – RNGN120700E WIS30SKU: RNGN120700E WIS30142,93 lei fără TVA - 172,95 lei cu TVA- Inserție ceramică indexabilă – rotundă negativă – RNGN120700T01020 WIS10SKU: RNGN120700T01020 WIS10142,93 lei fără TVA - 172,95 lei cu TVA
- Inserție ceramică indexabilă – rotundă negativă – RNGN120700T01020 WIS30SKU: RNGN120700T01020 WIS30142,93 lei fără TVA - 172,95 lei cu TVA
- Inserție ceramică indexabilă – rotundă negativă – RNGN120700E WIS10SKU: RNGN120700E WIS10142,93 lei fără TVA - 172,95 lei cu TVA
- Inserție ceramică indexabilă – rotundă negativă – RNGN120700E WWS20SKU: RNGN120700E WWS20254,27 lei fără TVA - 307,67 lei cu TVA
- Inserție ceramică indexabilă – rotundă negativă – RNGN120700T01020 WWS20SKU: RNGN120700T01020 WWS20254,27 lei fără TVA - 307,67 lei cu TVA
- Master HSK DIN 69893-1 A – HA10-C6-063-110SKU: HA10-C6-063-1103.896,98 lei fără TVA - 4.715,35 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.140-40 085SKU: C6-390B.140-40 0852.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.140-50 030SKU: C6-390B.140-50 0302.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.140-50 080SKU: C6-390B.140-50 0802.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.58-50 100SKU: C6-390B.58-50 1002.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.58-50 050SKU: C6-390B.58-50 0502.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master ASME B5.50 – C6-A390B.45-40 085SKU: C6-A390B.45-40 0852.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.55-40 075SKU: C6-390B.55-40 0752.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Master ASME B5.50 – C6-A390B.45-50 030SKU: C6-A390B.45-50 0302.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master ASME B5.50 – C6-A390B.45-50 080SKU: C6-A390B.45-50 0802.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master DIN 69871 AD/B – C6-390.540-50 050ASKU: C6-390.540-50 050A3.913,04 lei fără TVA - 4.734,78 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.555-40 075SKU: C6-390B.555-40 0753.516,92 lei fără TVA - 4.255,47 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.540-40 085SKU: C6-390B.540-40 0853.516,92 lei fără TVA - 4.255,47 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.558-50 050SKU: C6-390B.558-50 0503.913,04 lei fără TVA - 4.734,78 lei cu TVA
- Prelungitor – C6-391.01-63 060SKU: C6-391.01-63 0602.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Prelungitor – C6-391.01-63 140ASKU: C6-391.01-63 140A2.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Prelungitor – C6-391.01-63 100ASKU: C6-391.01-63 100A2.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Adaptor tip reducție – C8-391.02-63 120ASKU: C8-391.02-63 120A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C8-391.02-63 080BSKU: C8-391.02-63 080B2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C8-391.02-63 055ASKU: C8-391.02-63 055A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Sisteme de prindere – C6-RC2090-42060SKU: C6-RC2090-4206010.149,29 lei fără TVA - 12.280,64 lei cu TVA
- Sisteme de prindere – C6-LC2090-42060SKU: C6-LC2090-4206010.149,29 lei fără TVA - 12.280,64 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-LC2060-00095SKU: C6-LC2060-0009511.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-RC2060-00095SKU: C6-RC2060-0009511.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-RC2060-53040SKU: C6-RC2060-5304011.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-LC2060-53040SKU: C6-LC2060-5304011.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Bridă – PK268-SETSKU: PK268-SET1.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Şaibă – AP421-RN1204SKU: AP421-RN1204135,97 lei fără TVA - 164,52 lei cu TVA
- Arc – FS2298SKU: FS229819,97 lei fără TVA - 24,16 lei cu TVA
- Bridă – PK268SKU: PK268979,60 lei fără TVA - 1.185,32 lei cu TVA
- Şaibă – AP418-RN1207SKU: AP418-RN1207124,30 lei fără TVA - 150,40 lei cu TVA
- Şuruburi cu cap – FS1474SKU: FS147478,42 lei fără TVA - 94,89 lei cu TVA
- Şuruburi cu cap – FS2241SKU: FS224127,14 lei fără TVA - 32,84 lei cu TVA
- Şuruburi fără cap – M04X004 ISO 4026SKU: M04X004 ISO 402613,33 lei fără TVA - 16,13 lei cu TVA
- Şuruburi fără cap – M06X005 ISO 4026SKU: M06X005 ISO 402613,33 lei fără TVA - 16,13 lei cu TVA
- Cheie – FS1464SKU: FS146454,39 lei fără TVA - 65,81 lei cu TVA
Descriere
Suport pentru strunjire – fixare rigidă C…-CRSN…-P • Walter Turn • metric • Walter CaptoTM ISO 26623 • Stânga • C6 • 63mm • plăcuță rotundă • RN .. 1207 .. • Răcire de precizie
Descriere unealtă
Alimentare directă cu lichid de răcire prin brida de strângere de-a lungul flancului
Strângere rigidă pentru fiabilitate ridicată
Răcirea de precizie aduce lichidul de răcire cât mai aproape și mai plan posibil în zona de așchiere sub așchie
Walter CaptoTM sculă pentru plăcuțe ceramice – strângere rigidă cu răcire de precizie (D. . . -P)
Domenii de utilizare
Prima opțiune pentru prelucrarea aliajelor refractare și tipurilor de fontă, cu plăcuțe amovibile din ceramică
Utilizabil începând cu o presiune de la 10 bari până la maximum 150 de bari a lichidului de răcire
Avantajele Dvs.
Creșterea durabilității cu 30–150% datorită răcirii optime
Viteze de așchiere și durabilități mai mari datorită răcirii flancurilor
Așchii scurte datorită răcirii de precizie

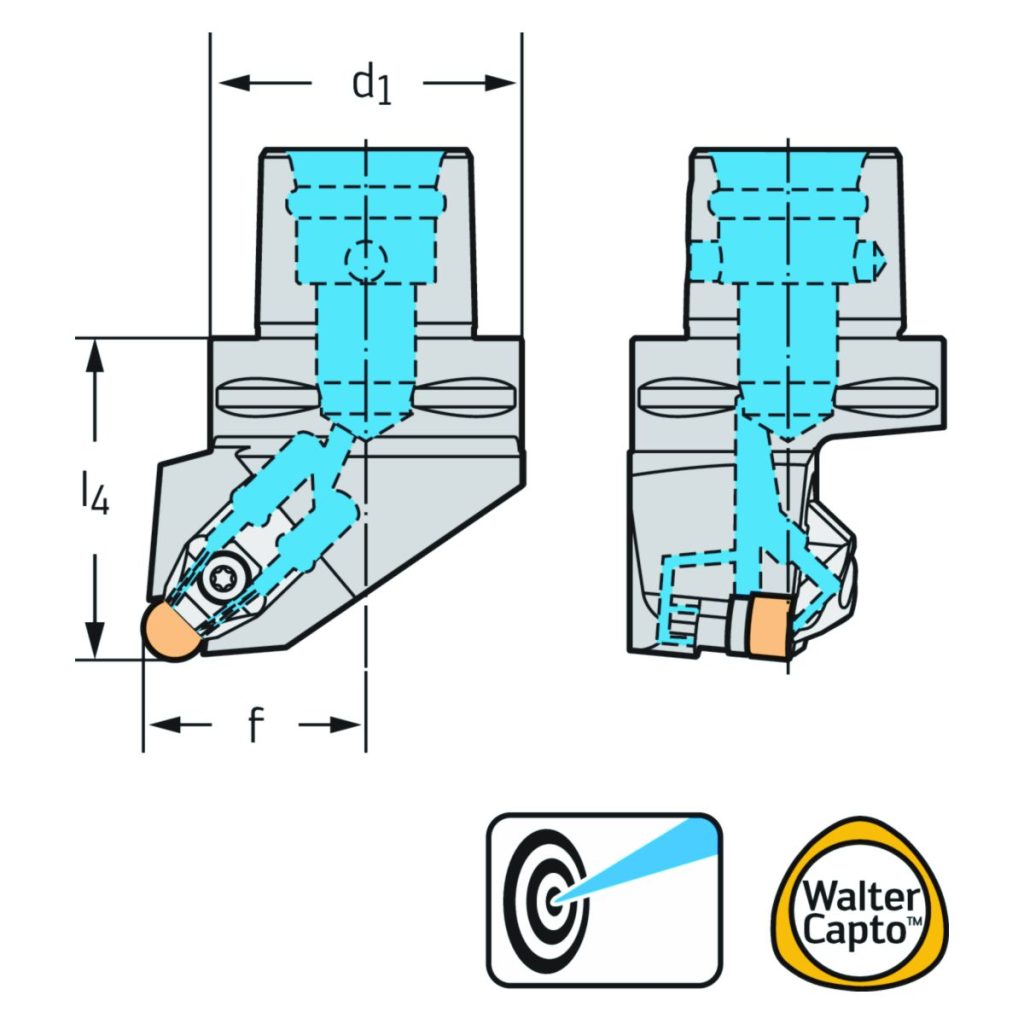

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | C6 | |
| D<sub>min</sub> | Diametrul minim | 600 | mm |
| D<sub>min2</sub> | Diametrul minim | 700 | mm |
| γ | Unghi de degajare ortogonal | -6 | ° |
| λ<sub>s</sub> | Unghi de înclinare | -6 | ° |
| l<sub>4</sub> | Lungimea funcțională | 65 | mm |
| Codificare | Codificare sculă | C6-CRSNL-45065-12-P | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 12 | |
| Tip | Plăcuțe amovibile posibile | RNGN1207 .. | |
| f | Lățimea funcțională | 45 | mm |
