Suport pentru strunjire – fixare rigidă – C6-DSRNR-35065-15
1.884,26 lei fără TVA - 2.279,95 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 1,263 kg |
|---|---|
| Dimensiuni | 104 × 83 mm |
| Domeniu de utilizare | |
| Lungimea muchiei aşchietoare | |
| Lungime funcţională | |
| Cantitate rezerve de reascuţire | |
| Tip unealtă | |
| group_name_2 | Strunjire ISO |
| group_name_7 | Unghi de atac 75° – strunjire longitudinală |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 35 | mm |
A2 | Lățime funcțională | 35 | mm |
A3 | Lungime funcțională | 65 | mm |
A4 | Înălțime de funcționare | 103 | mm |
B3 | Lungime în consolă | 103 | mm |
B5 | Cantitate rezerve de reascuțire | 103 | mm |
BLD | Identificator imagine | 8 | |
C11 | Coadă, pe partea mașinii | CCS | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
E1 | Masă (greutate) | 1,263 | kg |
E1 | Unghiul de atac | 75 | ° |
E2 | Tipul de unghi de atac | B | |
E3 | Unghi de colț plăcuță amovibilă | 90 | ° |
E4 | Unghi de degajare ortogonal | -6 | ° |
E5 | Unghi de înclinare | -6 | ° |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | D | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 6 | |
J1 | Standard | ISO26623-1 | |
J21 | Număr articol | C6-DSRNR-35065-15 | |
J22 | Codificare produs | 158 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$SN1506002****** | |
J6 | Codare loc de separare pe partea mașinii | CCS01C0630$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DDA | |
LPR | Lungime în consolă | 103 | mm |
NSM | Număr standard caracteristică | DIN4000-90 | |
OAL | Cantitate rezerve de reascuțire | 103 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CP | Coolant pressure | 80 | MPa |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 6 | |
CZCMS | Mărime adaptor, pe partea mașinii | 630 | |
DMIN | Diametrul minim al găurii | mm | mm |
FMTMS | Form type machine side | EXT | |
GAMO | Unghi de degajare ortogonal | -6 | ° |
HAND | Sensul de așchiere | R | |
HF | Înălțime de funcționare | 0 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 75 | ° |
LAMS | Unghi de înclinare | -6 | ° |
LF | Lungime funcțională | 65 | mm |
MIID | Codificare plăcuță amovibilă | SNMG 15 06 12 | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 103 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
SC | Insert shape code | S | |
SSC | Insert seat size code | 15 | |
TQ | Torque | 6,4 | Nm |
TSYCISO | Identificator imagine | DSRNR-CAPTO-AUSSEN | |
WF | Lățime funcțională | 35 | mm |
WT | Masă (greutate) | 1,263 | kg |
XYWD | xyw plane distance | -65 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | -35 | mm |
Inserții de strunjire Pătrate negative – SNMA150616-RK5 WKK20SSKU: SNMA150616-RK5 WKK20S165,94 lei fără TVA - 200,79 lei cu TVA- Inserții de strunjire Pătrate negative – SNMA150612-RK5 WKK20SSKU: SNMA150612-RK5 WKK20S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMA150612-RK5 WKK10SSKU: SNMA150612-RK5 WKK10S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMA150616-RK7 WKK10SSKU: SNMA150616-RK7 WKK10S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMA150616-RK7 WKK20SSKU: SNMA150616-RK7 WKK20S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM150624-HU3 WPP20GSKU: SNMM150624-HU3 WPP20G170,76 lei fără TVA - 206,62 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM150612-HU3 WPP20GSKU: SNMM150612-HU3 WPP20G170,76 lei fără TVA - 206,62 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM150616-HU3 WPP20GSKU: SNMM150616-HU3 WPP20G170,76 lei fără TVA - 206,62 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM150616-HU3 WPP10GSKU: SNMM150616-HU3 WPP10G170,76 lei fără TVA - 206,62 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM150624-HU7 WPP10GSKU: SNMM150624-HU7 WPP10G170,76 lei fără TVA - 206,62 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM150616-HU7 WPP20GSKU: SNMM150616-HU7 WPP20G170,76 lei fără TVA - 206,62 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM150616-HU7 WPP10GSKU: SNMM150616-HU7 WPP10G170,76 lei fără TVA - 206,62 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM150624-HU7 WPP20GSKU: SNMM150624-HU7 WPP20G170,76 lei fără TVA - 206,62 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM150612-HU5 WPP20GSKU: SNMM150612-HU5 WPP20G170,76 lei fără TVA - 206,62 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM150612-HU5 WSM30SSKU: SNMM150612-HU5 WSM30S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-MP5 WPP20GSKU: SNMG150612-MP5 WPP20G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-MP5 WPP30GSKU: SNMG150612-MP5 WPP30G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-MP5 WPP10GSKU: SNMG150616-MP5 WPP10G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-MP5 WPP20GSKU: SNMG150616-MP5 WPP20G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150608-MP5 WPP20GSKU: SNMG150608-MP5 WPP20G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-RP5 WPP05GSKU: SNMG150612-RP5 WPP05G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-RP5 WPP20GSKU: SNMG150612-RP5 WPP20G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-RP5 WPP30GSKU: SNMG150612-RP5 WPP30G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-RP5 WPP10GSKU: SNMG150616-RP5 WPP10G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-RP5 WPP20GSKU: SNMG150616-RP5 WPP20G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-RP5 WPP30GSKU: SNMG150616-RP5 WPP30G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-RP5 WPP10GSKU: SNMG150612-RP5 WPP10G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-RP7 WPP20GSKU: SNMG150616-RP7 WPP20G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-RP7 WPP30GSKU: SNMG150616-RP7 WPP30G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-RP7 WPP10GSKU: SNMG150612-RP7 WPP10G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-RP7 WPP20GSKU: SNMG150612-RP7 WPP20G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-RP7 WPP30GSKU: SNMG150612-RP7 WPP30G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-RP7 WPP10GSKU: SNMG150616-RP7 WPP10G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-RP7 WKP30SSKU: SNMG150616-RP7 WKP30S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-NRT WSM20SSKU: SNMG150612-NRT WSM20S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-NRS WSM10SSKU: SNMG150616-NRS WSM10S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-NRS WSM20SSKU: SNMG150616-NRS WSM20S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-RM5 WSM30SSKU: SNMG150616-RM5 WSM30S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-RM5 WMP20SSKU: SNMG150612-RM5 WMP20S171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-RM5 WSM20SSKU: SNMG150612-RM5 WSM20S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-RM5 WSM30SSKU: SNMG150612-RM5 WSM30S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-RM5 WSM20SSKU: SNMG150616-RM5 WSM20S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-MK5 WKK20SSKU: SNMG150612-MK5 WKK20S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-MK5 WKK20SSKU: SNMG150616-MK5 WKK20S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-MK5 WKK10SSKU: SNMG150612-MK5 WKK10S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-MK5 WKK10SSKU: SNMG150616-MK5 WKK10S165,94 lei fără TVA - 200,79 lei cu TVA
- Master HSK DIN 69893-1 A – HA10-C6-063-110SKU: HA10-C6-063-1103.896,98 lei fără TVA - 4.715,35 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.140-40 085SKU: C6-390B.140-40 0852.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.140-50 030SKU: C6-390B.140-50 0302.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.140-50 080SKU: C6-390B.140-50 0802.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.58-50 100SKU: C6-390B.58-50 1002.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.58-50 050SKU: C6-390B.58-50 0502.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master ASME B5.50 – C6-A390B.45-40 085SKU: C6-A390B.45-40 0852.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.55-40 075SKU: C6-390B.55-40 0752.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Master ASME B5.50 – C6-A390B.45-50 030SKU: C6-A390B.45-50 0302.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master ASME B5.50 – C6-A390B.45-50 080SKU: C6-A390B.45-50 0802.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master DIN 69871 AD/B – C6-390.540-50 050ASKU: C6-390.540-50 050A3.913,04 lei fără TVA - 4.734,78 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.555-40 075SKU: C6-390B.555-40 0753.516,92 lei fără TVA - 4.255,47 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.540-40 085SKU: C6-390B.540-40 0853.516,92 lei fără TVA - 4.255,47 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.558-50 050SKU: C6-390B.558-50 0503.913,04 lei fără TVA - 4.734,78 lei cu TVA
- Prelungitor – C6-391.01-63 060SKU: C6-391.01-63 0602.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Prelungitor – C6-391.01-63 140ASKU: C6-391.01-63 140A2.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Prelungitor – C6-391.01-63 100ASKU: C6-391.01-63 100A2.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Adaptor tip reducție – C8-391.02-63 120ASKU: C8-391.02-63 120A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C8-391.02-63 080BSKU: C8-391.02-63 080B2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C8-391.02-63 055ASKU: C8-391.02-63 055A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Sisteme de prindere – C6-RC2090-42060SKU: C6-RC2090-4206010.149,29 lei fără TVA - 12.280,64 lei cu TVA
- Sisteme de prindere – C6-LC2090-42060SKU: C6-LC2090-4206010.149,29 lei fără TVA - 12.280,64 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-LC2060-00095SKU: C6-LC2060-0009511.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-RC2060-00095SKU: C6-RC2060-0009511.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-RC2060-53040SKU: C6-RC2060-5304011.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-LC2060-53040SKU: C6-LC2060-5304011.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Bridă – PK242-SETSKU: PK242-SET200,74 lei fără TVA - 242,90 lei cu TVA
- Bridă – PK246-SETSKU: PK246-SET498,90 lei fără TVA - 603,67 lei cu TVA
- Arc – FS1471SKU: FS147113,33 lei fără TVA - 16,13 lei cu TVA
- Bridă – PK242SKU: PK242116,53 lei fără TVA - 141,00 lei cu TVA
- Şaibă – AP309-SN15SKU: AP309-SN15138,64 lei fără TVA - 167,75 lei cu TVA
- Şuruburi cu cap – FS1463SKU: FS146319,22 lei fără TVA - 23,26 lei cu TVA
- Şuruburi cu cap – FS1474SKU: FS147478,42 lei fără TVA - 94,89 lei cu TVA
- Ştifturi – RS117SKU: RS11713,33 lei fără TVA - 16,13 lei cu TVA
- Duză – FS1475SKU: FS147562,09 lei fără TVA - 75,13 lei cu TVA
- Cheie – FS1464SKU: FS146454,39 lei fără TVA - 65,81 lei cu TVA
Descriere
Suport pentru strunjire – fixare rigidă C…-DSRN • Walter Turn • metric • Walter CaptoTM ISO 26623 • κ=75° • Dreapta • C6 • plăcuță pătrată • SN .. 1506 ..
Descriere unealtă
Răcire pe interior pentru toate sculele
Walter CaptoTM sculă cu strângere rigidă (D)
Domenii de utilizare
Adecvat pentru aplicații de degroșare și finisare
Prima opțiune în cazul așchierii întrerupte datorită fixării stabile a plăcuței
Prima opțiune în cazul prelucrării materialelor care formează așchii scurte
Avantajele Dvs.
Funcționalitatea este asigurată și în „mediu murdar”, de exemplu, prelucrarea fontei cenușii
Sunt disponibile bride întărite cu pastile din carbură metalică pentru o durabilitate mărită
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare

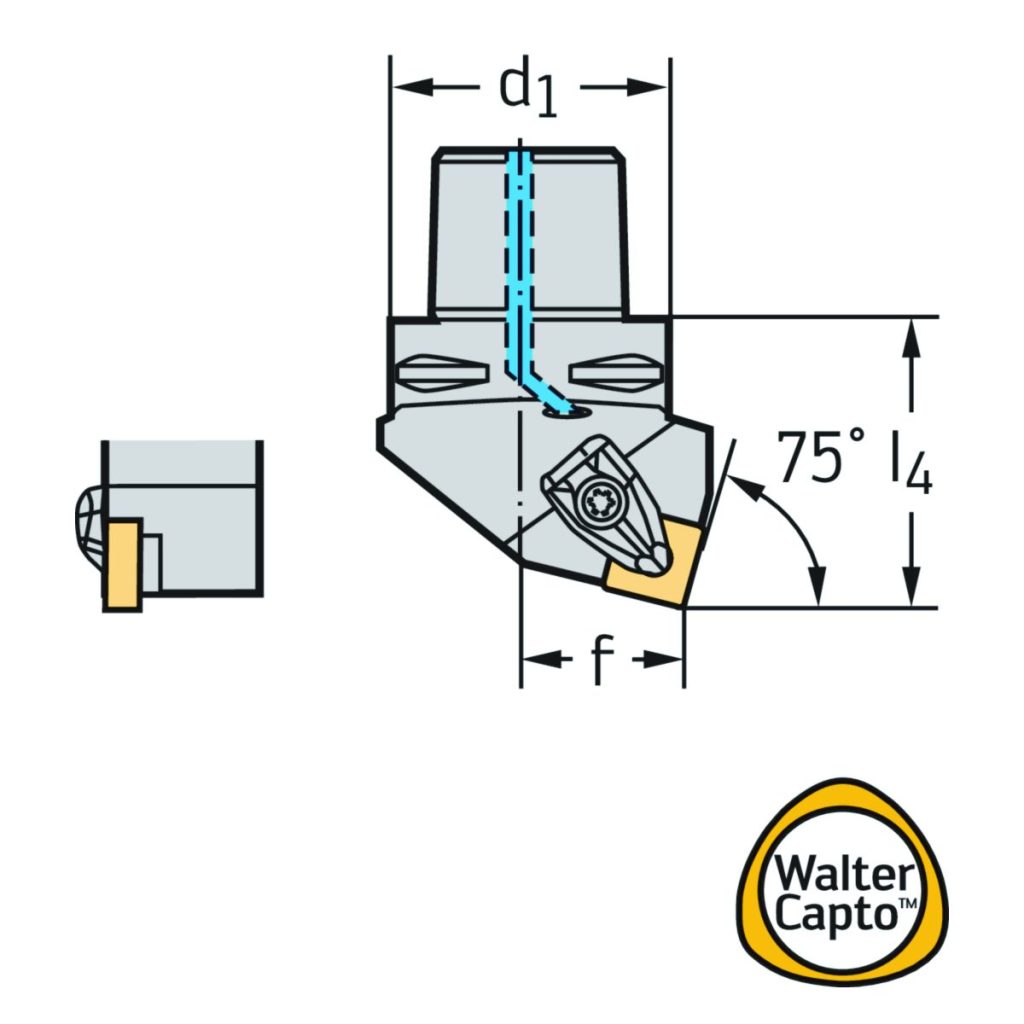

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | C6 | |
| D<sub>min2</sub> | Diametrul minim | 190 | mm |
| γ | Unghi de degajare ortogonal | -6 | ° |
| λ<sub>s</sub> | Unghi de înclinare | -6 | ° |
| l<sub>4</sub> | Lungimea funcțională | 65 | mm |
| Codificare | Codificare sculă | C6-DSRNR-35065-15 | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 15 | |
| Tip | Plăcuțe amovibile posibile | SN .. 1506 .. | |
| f | Lățimea funcțională | 35 | mm |
