Informații suplimentare
| Greutate | 2,400 kg |
|---|---|
| Dimensiuni | 132 × 94 mm |
| Domeniu de utilizare | |
| Diametrul corpului | |
| Lungime în consolă | |
| Lungime în consolă | |
| Cantitate rezerve de reascuţire | |
| Variantă de adaptor, pe partea piesei | |
| Tip unealtă | |
| group_name_2 | Adaptoare rotative |
| udxcatfam_descr | |
| ref_ftr_grp_descr_walter |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametrul corpului | 65 | mm |
B1 | Lungime diametru exterior 1 | 65 | mm |
B3 | Lungime în consolă | 65 | mm |
B4 | Cantitate rezerve de reascuțire | 65 | mm |
B71 | Lungime funcțională | 65 | mm |
BLD | Identificator imagine | 607107 | |
C11 | Coadă, pe partea mașinii | CCS | |
C12 | Formă adaptor, pe partea mașinii | 2 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 800 | |
C3 | Diametru de prindere, pe partea mașinii | mm | mm |
C51 | Lungime coadă | 48 | mm |
C51 | Coadă, pe partea piesei | CCS | |
C52 | Formă adaptor, pe partea piesei | 3 | |
C54 | Variantă de adaptor, pe partea piesei | 9 | |
C55 | Tip de preluare, pe partea piesei | 5 | |
C6 | Mărime adaptor pe partea piesei | 800 | |
D6 | Turație, maximă | 14000 | 1/min |
D7 | Masă (greutate) | 2,313 | kg |
E2 | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
G35 | Număr de găuri | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 1 | |
J1 | Standard | ISO26623-2 | |
J21 | Număr articol | C8-391.01-80 065 | |
J22 | Codificare produs | 768 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | CCS02C0800$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-89 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BBD | Balanced By Design | 0 | |
BD | Diametrul corpului | 80 | mm |
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 2 | |
CCFWS | Formă adaptor, pe partea piesei | 3 | |
CCMS | Codare loc de separare pe partea mașinii | CCS02C0800$$$$ | |
CCTMS | Coadă, pe partea mașinii | CCS | |
CCTWS | Coadă, pe partea piesei | CCS | |
CCWS | Codare loc de separare pe partea piesei | ||
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CUBPWS | Connection unit base precision workpiece side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 1 | |
CZCMS | Mărime adaptor, pe partea mașinii | 800 | |
CZCWS | Mărime adaptor pe partea piesei | 800 | |
FMT | Form type workpiece side | INT | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 65 | mm |
LPR | Lungime în consolă | 65 | mm |
LS | Lungime coadă | 48 | mm |
OAL | Cantitate rezerve de reascuțire | 113 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 14000 | 1/min |
TSYC | Identificator imagine | 391.01-CAPTO-KURZ | |
WT | Masă (greutate) | 2,313 | kg |
XYWD | xyw plane distance | -65 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Sisteme de prindere – C8-LC2090-50088SKU: C8-LC2090-5008811.011,12 lei fără TVA - 13.323,46 lei cu TVA- Sisteme de prindere – C8-RC2090-50088SKU: C8-RC2090-5008811.011,12 lei fără TVA - 13.323,46 lei cu TVA
Descriere

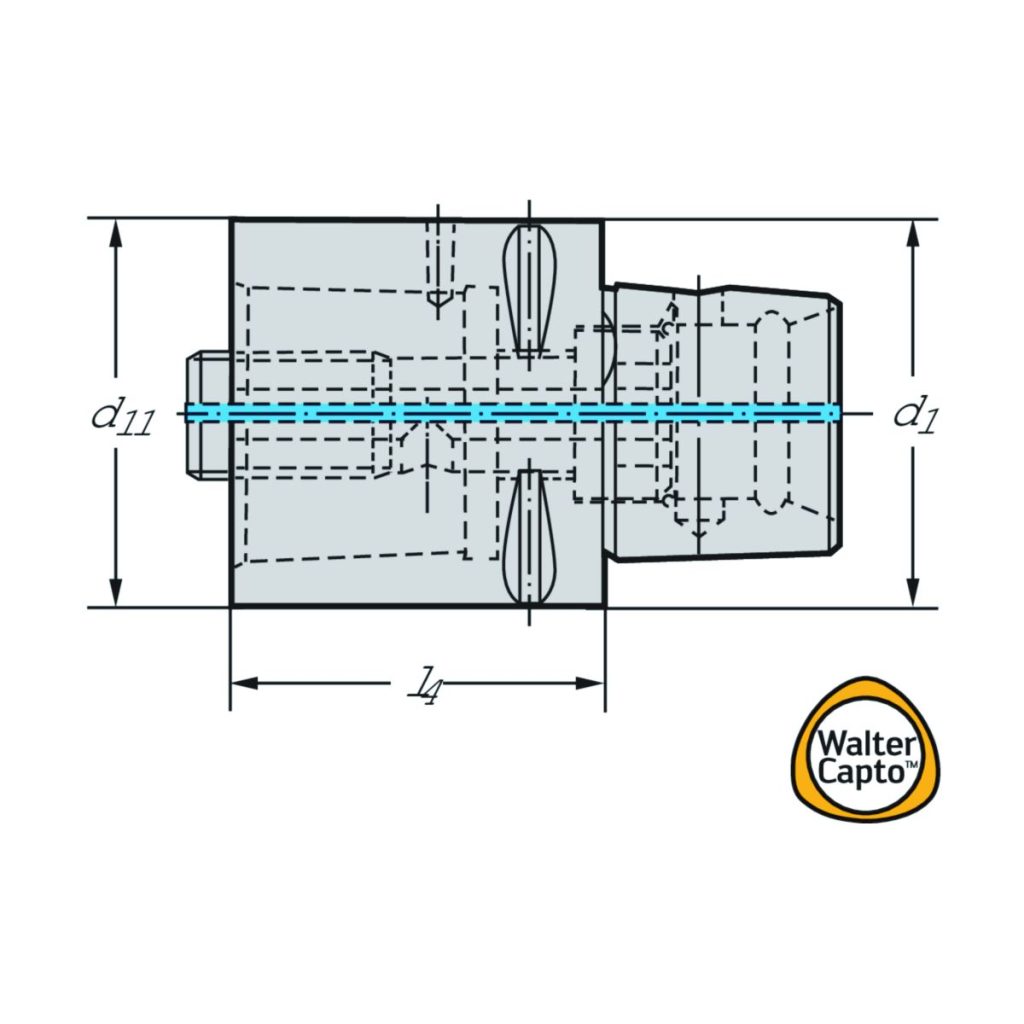

Prelungitor C.-391.01 • metric • ISO 26623 • d1=C8 • d11=C8
Descriere unealtă
Walter CaptoTM
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| l<sub>4</sub> | Lungimea funcțională | 65 | mm |
| Codificare | Codificare sculă | C8-391.01-80 065 | |
| Greutate | Greutatea | 2,31 | kg |
| d<sub>1</sub> | Codul dimensiunii de îmbinare | C8 | |
| d<sub>11</sub> | Codul dimensiunii de îmbinare | C8 |
