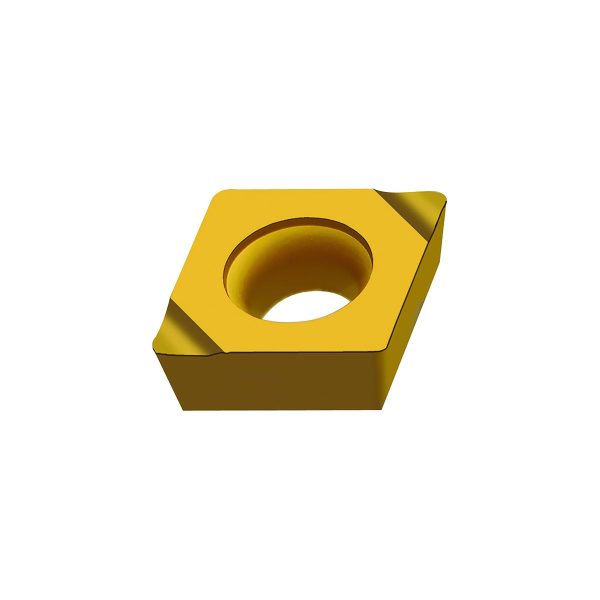

Inserții de strunjire Rombice pozitive de 80° – CCGT060204-X15 WXM15
130,18 lei fără TVA - 157,52 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● | ● |
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
130,18 lei
Preț/set RON
1.301,80 lei
Preț/bucată EUR
24,32 €
Preț/set EUR
243,20 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,024 kg |
|---|---|
| Dimensiuni | 98 × 11 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 7 | ° |
A2 | Unghi de așezare normal, muchie principală | 7 | ° |
B1 | Lungimea muchiei așchietoare | 6,45 | mm |
B3 | Cerc înscris | 3 | mm |
BLD | Identificator imagine | 3 | |
C1 | Înălțime muchie așchietoare | 2,38 | mm |
D1 | Rază la colț | 0,4 | mm |
D7 | Unghi de degajare | 15 | ° |
D75 | Masă (greutate) | 0,001 | kg |
E41 | Varianta de execuție a muchiei așchietoare | E | |
E6 | Spărgător de așchii | 1 | |
E9 | Spărgător de așchii, denumirea producătorului | ||
F2 | Execuție plăcuță așchietoare | N | |
F2 | Număr de posibilități de utilizare | 2 | |
G1 | Clasă de toleranță | G | |
G4 | Grosimea plăcuței așchietoare | 2,38 | mm |
G5 | Tip de fixare | 3 | |
G6 | Diametru gaură de fixare | 2,8 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WXM15 | |
H5 | Acoperire/suprafață | TiAlN/TiN | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | CCGT060204 | |
J21 | Număr articol | CCGT060204-X15 WXM15 | |
J22 | Codificare produs | 554 | |
J3 | Siglă companie | W | |
J8 | Procedee de prelucrare | BVB | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
CBMD | Spărgător de așchii, denumirea producătorului | X15 | |
CECC | Varianta de execuție a muchiei așchietoare | E | |
CEDC | Cutting edge count | 2 | |
COATING | Acoperire/suprafață | TiAlN/TiN | |
D1 | Diametru gaură de fixare | 2,8 | mm |
EPSR | Unghi de colț plăcuță amovibilă | 80 | ° |
GRADE | Denumire sort de la producător | WXM15 | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | ||
IC | Cerc înscris | 6,35 | mm |
IIC | Codare loc de separare plăcuță amovibilă | WR$$CC0602043NB$$04 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
L | Lungimea muchiei așchietoare | 6,45 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 2,38 | mm |
S1 | Grosimea plăcuței așchietoare | 2,38 | mm |
SSC | Insert seat size code | 6 | |
STDNO | Standard | - | |
TC | Clasă de toleranță | G | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | CCGT-X15 | |
WEP | Wiper edge property | 0 | |
WT | Masă (greutate) | 0,001 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Rombice pozitive de 80° CCGT …-X15 • clearance angle major=7° • WXM15
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| l | Lungimea muchiei așchietoare | 6,45 | mm |
| Codificare | Codificare sculă | CCGT060204-X15 WXM15 | |
| r | Rază | 0,4 | mm |
