- Caracteristici tehnice
- Descriere
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC

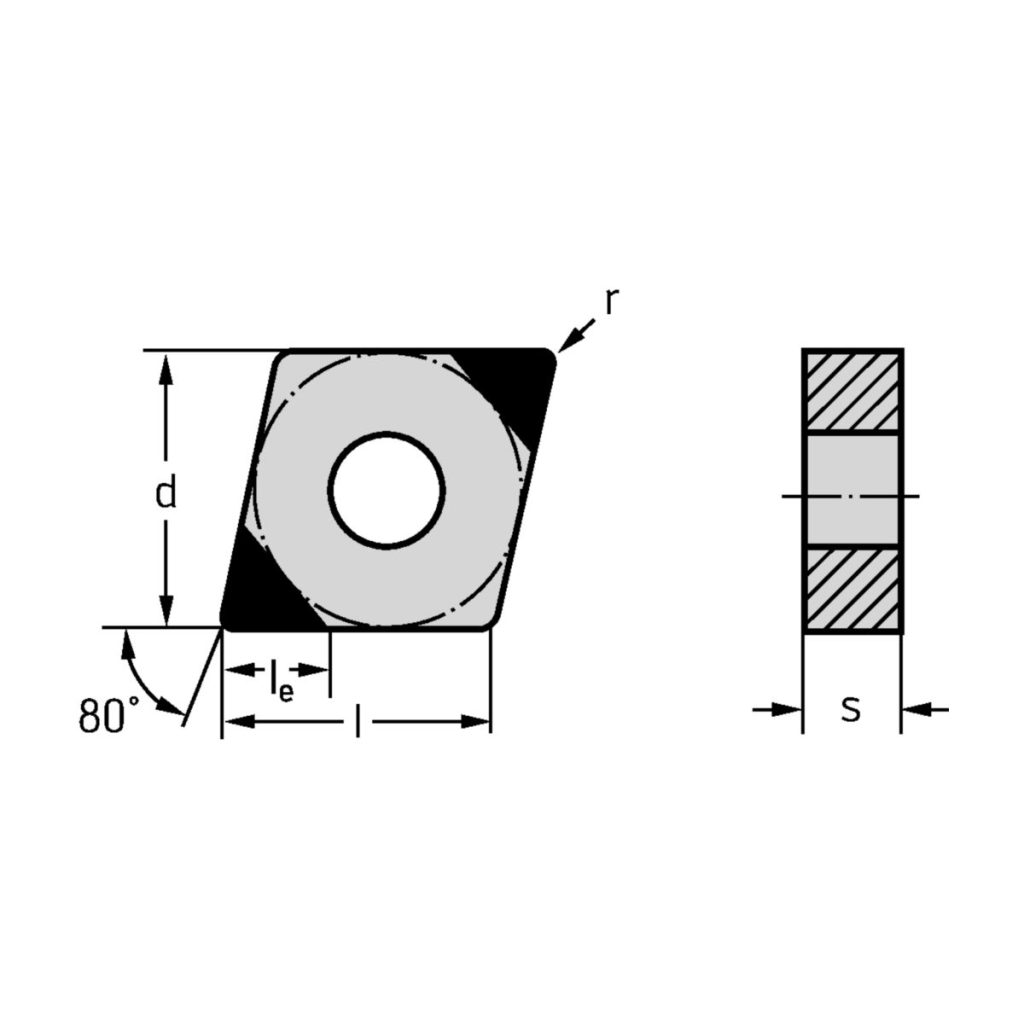

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| ap | Adâncime de așchiere | 0.1–1.0 mm | |
| Numărul de muchii așchietoare | Numărul de muchii așchietoare | 2 | |
| f | Rata de avans | 0.05–0.25 mm | |
| l | Lungimea muchiei așchietoare | 12,9 | mm |
| le | Lungimea muchiei așchietoare limitată | 2,7 | mm |
| Codificare | Denumire | CNGA120408TM-2 WBH20 | |
| r | Rază | 0,8 | mm |
Descriere

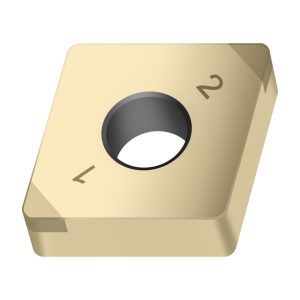

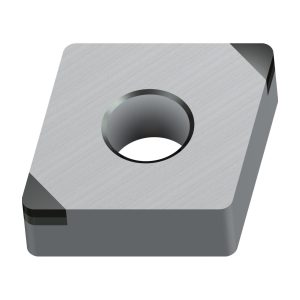

Inserții de strunjire CBN – rombice negative de 80° CNGA …-TM • WBH20 • r=0,8mm
Domenii de utilizare
Prelucrarea oțelului călit
Avantajele Dvs.
Stabilitate maximă
Informații suplimentare
| Greutate | 0,032 kg |
|---|---|
| Dimensiuni | 65 × 13 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Unghi de colţ plăcuţă amo_A1 | |
| Lungimea muchiei așchieto_B1 | |
| Rază la colț_RE | |
| Tip unealtă | |
| group_name_2 | |
| group_name_7 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 0 | ° |
A2 | Unghi de așezare normal, muchie principală | 0 | ° |
B1 | Lungimea muchiei așchietoare | 12,896 | mm |
B3 | Cerc înscris | 3 | mm |
BLD | Identificator imagine | 3 | |
C1 | Înălțime muchie așchietoare | 4,762 | mm |
D1 | Rază la colț | 0,8 | mm |
D7 | Unghi de degajare | 0 | ° |
D75 | Masă (greutate) | 0,016 | kg |
E41 | Varianta de execuție a muchiei așchietoare | T | |
E6 | Spărgător de așchii | 1 | |
E7 | Lungime limitată a muchiei așchietoare | mm | mm |
F1 | Spărgător de așchii, denumirea producătorului | TM | |
F1 | Execuție plăcuță așchietoare | N | |
F2 | Număr de posibilități de utilizare | 2 | |
G1 | Clasă de toleranță | G | |
G4 | Grosimea plăcuței așchietoare | 4,762 | mm |
G5 | Tip de fixare | 2 | |
G6 | Diametru gaură de fixare | 5,16 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WBH20 | |
H5 | Acoperire/suprafață | CBN | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | B | |
J1 | Standard | - | |
J11 | Codificare conform standardului | CNGA120408 | |
J21 | Număr articol | CNGA120408TM-2 WBH20 | |
J22 | Codificare produs | 7141 | |
J6 | Codare loc de separare pe partea mașinii | ISO$CN1204082NB$$08 | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 0 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | TM | |
CECC | Varianta de execuție a muchiei așchietoare | T | |
CEDC | Cutting edge count | 2 | |
CNC | Corner count | 2 | |
COATING | Acoperire/suprafață | CBN | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
D1 | Diametru gaură de fixare | 5,16 | mm |
EPSR | Unghi de colț plăcuță amovibilă | ° | ° |
GRADE | Denumire sort de la producător | WBH20 | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | N | |
IC | Cerc înscris | 12,7 | mm |
IFS | Tip de fixare | 2 | |
IIC | Codare loc de separare plăcuță amovibilă | ISO$CN1204082NB$$08 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
L | Lungimea muchiei așchietoare | 12,896 | mm |
LE | Lungime limitată a muchiei așchietoare | 2,7 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 0,8 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 4,762 | mm |
S1 | Grosimea plăcuței așchietoare | 4,762 | mm |
SSC | Insert seat size code | 12 | |
TC | Clasă de toleranță | G | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | B | |
TSYC | Identificator imagine | CNGA_TM-2 | |
WEP | Wiper edge property | 0 | |
WT | Masă (greutate) | 0,016 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
