| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| ap | Adâncime de așchiere | 0.8–4.0 mm | |
| f | Rata de avans | 0.20–0.65 mm | |
| l | Lungimea muchiei așchietoare | 12,9 | mm |
| Codificare | Denumire | CNMG120408-MW5 WMP20S | |
| r | Rază | 0,8 | mm |
Descriere

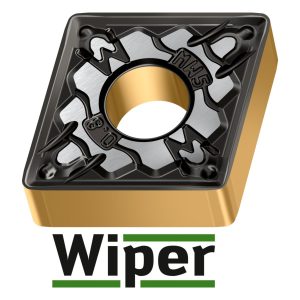

Inserții de strunjire Rombice negative de 80° CNMG …-MW5 • Tiger·tec® Silver • WMP20S • r=0,8mm
Domenii de utilizare
Prelucrare medie cu suprafețe de înaltă calitate la avansuri ridicate
Avantajele Dvs.
Suprafețe optime în permanență pe parcursul întregii durabilități
Timp de prelucrare mai scurt prin creșterea avansului la aceeași calitate a suprafeței cu până la 300%
Informații suplimentare
| Greutate | 0,111 kg |
|---|---|
| Dimensiuni | 98 × 11 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Unghi de colţ plăcuţă amo_A1 | |
| Lungimea muchiei așchieto_B1 | |
| Rază la colț_RE | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | |
| group_name_7 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 0 | ° |
A2 | Unghi de așezare normal, muchie principală | 0 | ° |
B1 | Lungimea muchiei așchietoare | 12,896 | mm |
B3 | Cerc înscris | 3 | mm |
BLD | Identificator imagine | 3 | |
C1 | Înălțime muchie așchietoare | 4,762 | mm |
D1 | Rază la colț | 0,8 | mm |
D4 | Unghi de atac muchie principală | 95 | ° |
D7 | Unghi de degajare | 16 | ° |
D75 | Masă (greutate) | 0,01 | kg |
E41 | Varianta de execuție a muchiei așchietoare | E | |
E6 | Spărgător de așchii | ||
F1 | Spărgător de așchii, denumirea producătorului | MW5 | |
F1 | Execuție plăcuță așchietoare | N | |
F2 | Număr de posibilități de utilizare | 2 | |
G1 | Clasă de toleranță | M | |
G4 | Grosimea plăcuței așchietoare | 4,762 | mm |
G5 | Tip de fixare | 2 | |
G6 | Diametru gaură de fixare | 5,16 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WMP20S | |
H5 | Acoperire/suprafață | TiCN+Al2O3+(TiCN) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | CNMG120408 | |
J21 | Număr articol | CNMG120408-MW5 WMP20S | |
J22 | Codificare produs | 541 | |
J6 | Codare loc de separare pe partea mașinii | ISO$CN1204082NB$$08 | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 0 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | MW5 | |
CECC | Varianta de execuție a muchiei așchietoare | E | |
CEDC | Cutting edge count | 4 | |
CNC | Corner count | 2 | |
COATING | Acoperire/suprafață | TiCN+Al2O3+(TiCN) | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
D1 | Diametru gaură de fixare | 5,16 | mm |
EPSR | Unghi de colț plăcuță amovibilă | ° | ° |
GRADE | Denumire sort de la producător | WMP20S | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | N | |
IC | Cerc înscris | 12,7 | mm |
IFS | Tip de fixare | 2 | |
IIC | Codare loc de separare plăcuță amovibilă | ISO$CN1204082NB$$08 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KRINS | Unghi de atac muchie principală | 95 | ° |
L | Lungimea muchiei așchietoare | 12,896 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 0,8 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 4,762 | mm |
S1 | Grosimea plăcuței așchietoare | 4,762 | mm |
SSC | Insert seat size code | 12 | |
TC | Clasă de toleranță | M | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | CNMG-MW5 | |
WEP | Wiper edge property | 1 | |
WT | Masă (greutate) | 0,01 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
