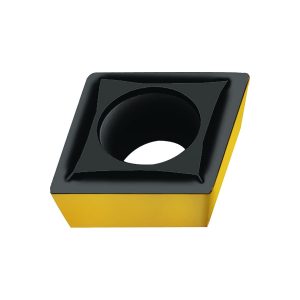

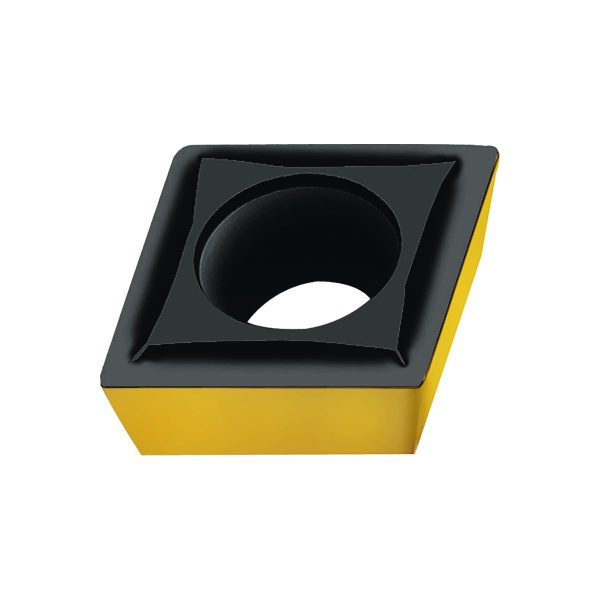

Inserții de strunjire Rombice pozitive de 80° – CPGT050202-PF5 WAK10
130,18 lei fără TVA - 157,52 lei cu TVA
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
130,18 lei
Preț/set RON
1.301,80 lei
Preț/bucată EUR
24,32 €
Preț/set EUR
243,20 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,022 kg |
|---|---|
| Dimensiuni | 98 × 11 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 11 | ° |
A2 | Unghi de așezare normal, muchie principală | 11 | ° |
B1 | Lungimea muchiei așchietoare | 5,642 | mm |
B3 | Cerc înscris | 3 | mm |
BLD | Identificator imagine | 3 | |
C1 | Înălțime muchie așchietoare | 2,38 | mm |
D1 | Rază la colț | 0,2 | mm |
D7 | Unghi de degajare | 17 | ° |
D75 | Masă (greutate) | 0,001 | kg |
E41 | Varianta de execuție a muchiei așchietoare | E | |
E6 | Spărgător de așchii | 1 | |
E9 | Spărgător de așchii, denumirea producătorului | ||
F2 | Execuție plăcuță așchietoare | N | |
F2 | Număr de posibilități de utilizare | 2 | |
G1 | Clasă de toleranță | G | |
G4 | Grosimea plăcuței așchietoare | 2,38 | mm |
G5 | Tip de fixare | 3 | |
G6 | Diametru gaură de fixare | 2,5 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WAK10 | |
H5 | Acoperire/suprafață | TiCN+Al3O3 | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | CPGT050202 | |
J21 | Număr articol | CPGT050202-PF5 WAK10 | |
J22 | Codificare produs | 558 | |
J3 | Siglă companie | W | |
NSM | Număr standard caracteristică | DIN4000-76 | |
S1 | Grosimea plăcuței așchietoare | 2,38 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 11 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | PF5 | |
CECC | Varianta de execuție a muchiei așchietoare | E | |
CEDC | Cutting edge count | 2 | |
CNC | Corner count | 2 | |
COATING | Acoperire/suprafață | TiCN+Al3O3 | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
D1 | Diametru gaură de fixare | 2,5 | mm |
EPSR | Unghi de colț plăcuță amovibilă | ° | ° |
GRADE | Denumire sort de la producător | WAK10 | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | N | |
IC | Cerc înscris | 5,556 | mm |
IFS | Tip de fixare | 3 | |
IIC | Codare loc de separare plăcuță amovibilă | ISO$CP0502023NB$$02 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
L | Lungimea muchiei așchietoare | 5,642 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 0,2 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 2,38 | mm |
S1 | Grosimea plăcuței așchietoare | 2,38 | mm |
SSC | Insert seat size code | 5 | |
TC | Clasă de toleranță | G | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | CPGT-PF5 | |
WEP | Wiper edge property | 0 | |
WT | Masă (greutate) | 0,001 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere

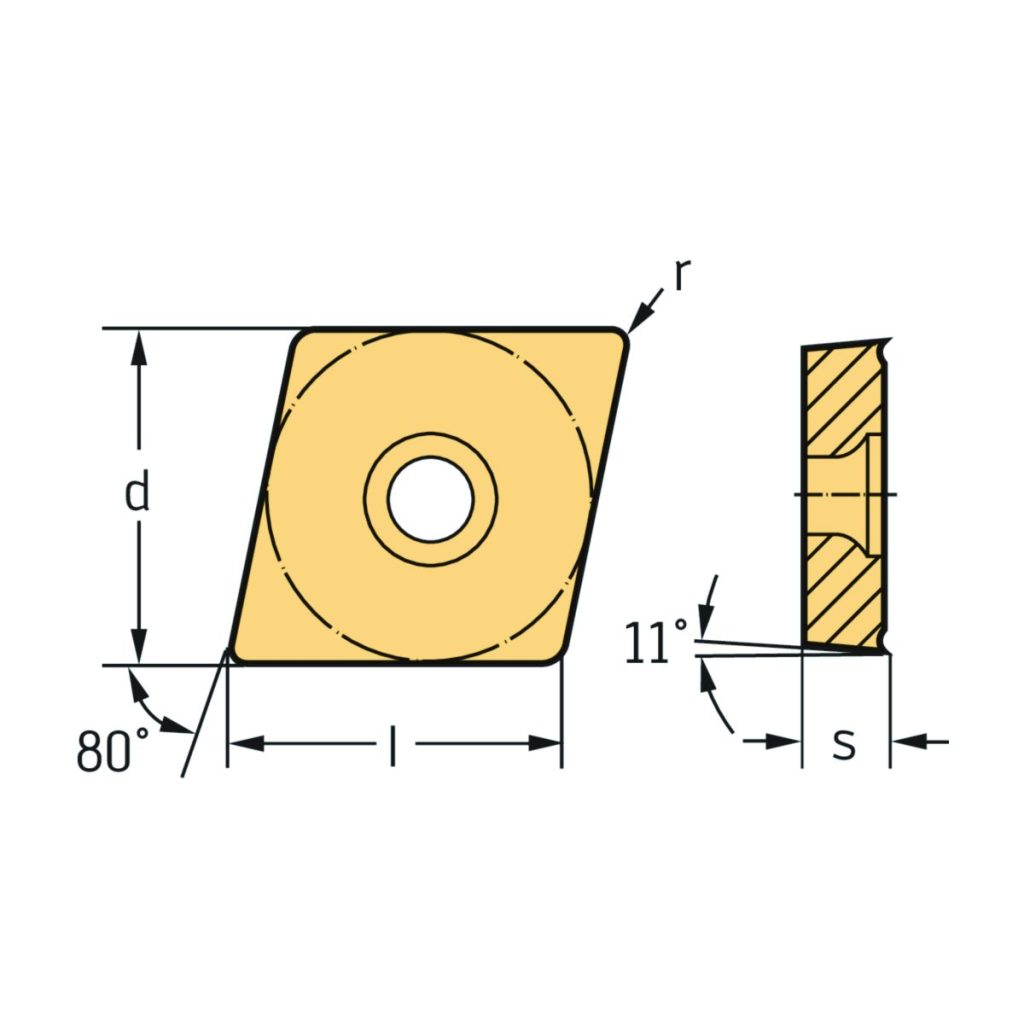

Inserții de strunjire Rombice pozitive de 80° CPGT …-PF5 • Tiger·tec® • WAK10 • r=0,2mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| a<sub>p</sub> | Adâncime de așchiere | 0.6–2.5 mm | |
| f | Rata de avans | 0.07–0.25 mm | |
| l | Lungimea muchiei așchietoare | 5,64 | mm |
| Codificare | Denumire | CPGT050202-PF5 WAK10 | |
| r | Rază | 0,2 | mm |
