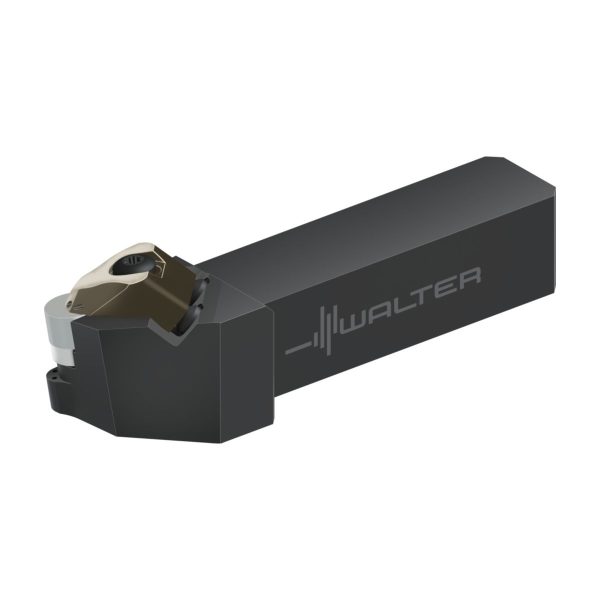

Sculă cu coadă – fixare rigidă – CRSNL2525X12-P

Sculă cu coadă – fixare rigidă DSBNR2525X12-P-DSBNR2525X12-P-0911295912 Sculă cu coadă – fixare rigidă – DSBNR2525X12-P
Sculă cu coadă - fixare rigidă CRSNR2525X12-P-CRSNR2525X12-P-0928423912 Sculă cu coadă – fixare rigidă – CRSNR2525X12-P

1.579,14 lei fără TVA - 1.910,76 lei cu TVA

Numărul articolului: 7512919Familie produs: D10NP SKU: CRSNL2525X12-P UPC: 0928422912 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,700 kg
Dimensiuni 134 × 50 mm
Domeniu de utilizare

Lăţime funcţională

Înălțime de funcționare

Număr de posibilități de utilizare

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 0° aplicat
DenumireDescriereValoareUnitate
A2
Lățime funcțională130mm
A3
Lungime funcțională130mm
A4
Înălțime de funcționare25mm
B3
Lungime în consolă130mm
B5
Cantitate rezerve de reascuțire130mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii2525
C4
Înălțimea coziimmmm
D7
Lățimea cozii25mm
D7
Masă (greutate)0,7kg
E1
Unghiul de atac0°
E2
Tipul de unghi de atacB
E4
Unghi de degajare ortogonal-6°
E5
Unghi de înclinare-6°
F1
Sensul de așchiereL
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire3
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolCRSNL2525X12-P
J22
Codificare produs6951
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$RN120700*****00
J42
Codificare plăcuță amovibilăRNGN 12 07 00
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFA
LPR
Lungime în consolă130mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire130mm
DenumireDescriereValoareUnitate
B
Lățimea cozii25mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire3
CP
Coolant pressure150MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii
FMTMS
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal-6°
H
Înălțimea cozii25mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare25mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac0°
LAMS
Unghi de înclinare-6°
LF
Lungime funcțională130mm
MIID
Codificare plăcuță amovibilăRNGN 12 07 00
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire130mm
PHI
Phi0°
RHO
Rho0°
SC
Insert shape codeR
SSC
Insert seat size code12
TSYCISO
Identificator imagineCRSNL-ISO-AUSSEN-C-P
WF
Lățime funcțională32mm
WT
Masă (greutate)0,7kg
XYWD
xyw plane distance-130mm
XZWD
xzw plane distance25mm
YZWD
yzw plane distance32mm

Descriere

Sculă cu coadă – fixare rigidă CRSN…-P • Walter Turn • metric • Coadă cu secțiune pătrată • Stânga • 25x25mm • plăcuță rotundă • RN .. 1207 .. • Răcire de precizie

Descriere unealtă

Alimentare directă cu lichid de răcire prin brida de strângere de-a lungul flancului
Răcirea de precizie aduce lichidul de răcire cât mai aproape și mai plan posibil în zona de așchiere sub așchie
Sistem special pentru plăcuțe amovibile din ceramică fără gaură
Sculă cu coadă Walter Turn – Strângere rigidă cu răcire de precizie pentru plăcuțe amovibile negative din ceramică (C)

Domenii de utilizare

Prima opțiune în cazul așchierii oțelurilor inoxidabile (ISO M), aliajelor refractare (ISO S) și oțelurilor (ISO P)
Racord flexibil pentru lichidul de răcire: transfer direct al lichidului de răcire sculă cu coadă/adaptor (A2120-P / A2121-P) sau prin setul de furtunuri pentru lichid de răcire cu filet G1/8” (K601)
Utilizabil începând cu o presiune de la 10 bari până la maximum 150 de bari a lichidului de răcire

Avantajele Dvs.

Creșterea durabilității cu 30–150% datorită răcirii optime
Viteze de așchiere și durabilități mai mari datorită răcirii flancurilor
Așchii scurte datorită răcirii de precizie

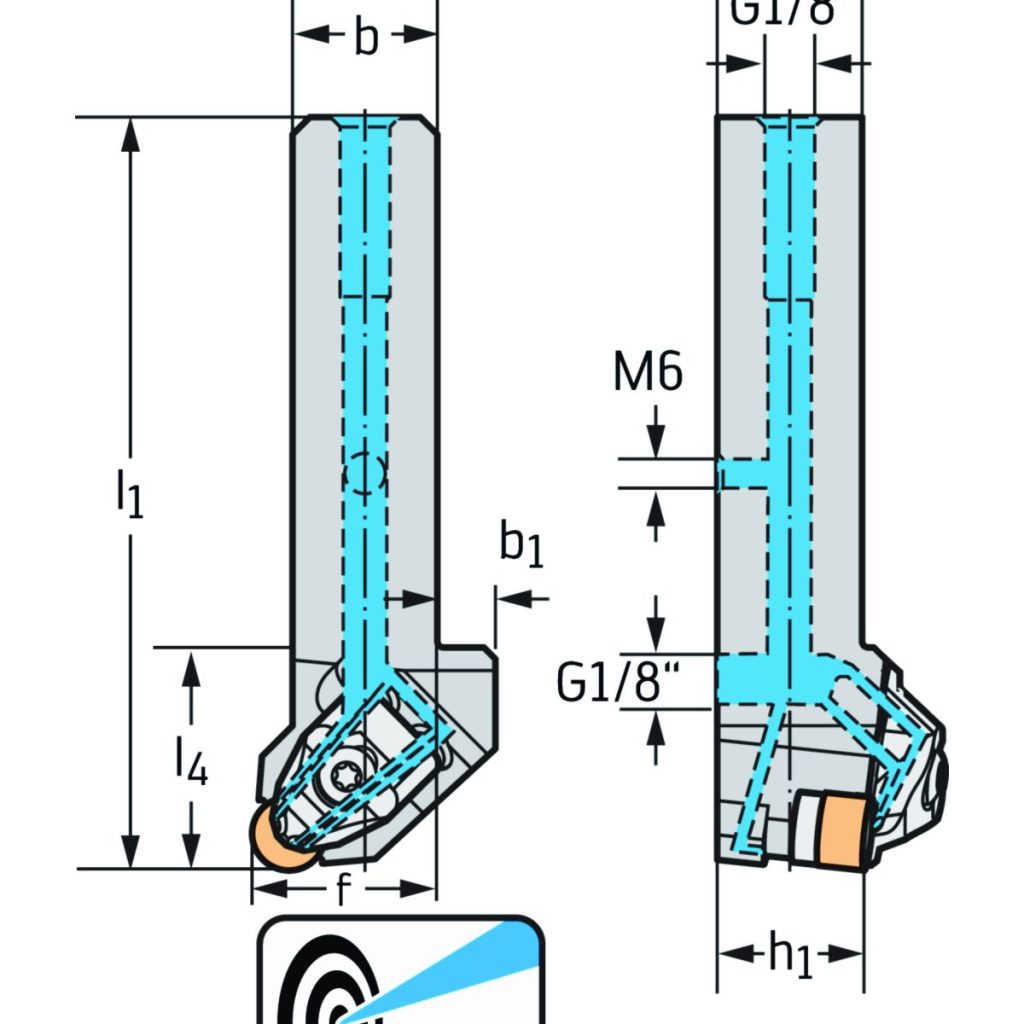

DenumireDescriereValoareUnitate
bLățimea cozii25mm
γUnghi de degajare ortogonal-6°
h = h<sub>1</sub>Înălțimea cozii25mm
b<sub>1</sub>Lățime10mm
λ<sub>s</sub>Unghi de înclinare-6°
l<sub>1</sub>Lungimea totală130mm
l<sub>4</sub>Lungime în consolă38,5mm
CodificareCodificare sculăCRSNL2525X12-P
Dimensiunea scaunului plăciiMărimea locașului plăcuței12
TipPlăcuțe amovibile posibileRNGN1207 ..
fLățimea funcțională32mm
