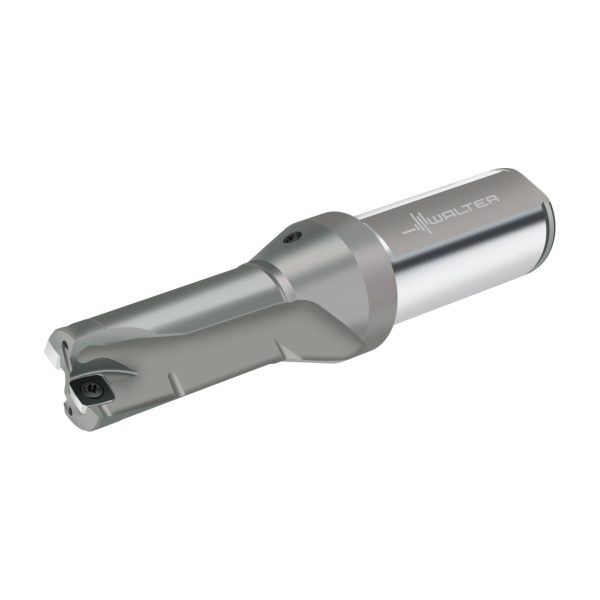

Burghie cu plăcuțe amovibile – D3120-02-27.00F32-P23
2.804,97 lei fără TVA - 3.394,01 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,677 kg |
|---|---|
| Dimensiuni | 155 × 50 mm |
| Domeniu de utilizare | |
| Lungime în consolă | |
| Număr de posibilități de utilizare | |
| Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă | |
| Tip unealtă | |
| group_name_2 | Găurire |
| group_name_7 | Metric |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A11 | Diametru muchie așchietoare (min.), respectiv diametru, prima treaptă | 27 | mm |
A12 | Diametru muchie așchietoare (max.), prima treaptă | 27 | mm |
B3 | Lungime în consolă | 86 | mm |
B4 | Lungime utilă | 146 | mm |
B5 | Cantitate rezerve de reascuțire | 146 | mm |
B6 | Lungimea canalului de prindere | 78 | mm |
B7 | Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare | 1,1 | mm |
B71 | Lungime funcțională | 84,9 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 11 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 320 | |
C3 | Diametru de prindere, pe partea mașinii | 32 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h6 | |
C4 | Lungime coadă | 60 | mm |
D11 | Număr de muchii așchietoare active, prima treaptă | 1 | |
D6 | Turație, maximă | 8000 | 1/min |
D7 | Masă (greutate) | 0,677 | kg |
E1 | Unghi, prima treaptă | 169,64 | ° |
F1 | Sensul de așchiere | R | |
Flute_Helix | Unghiul elicei | 0 | ° |
Flute_Helix_Direction | Sens elice | N | |
G11 | Tip de fixare plăcuță așchietoare, ultima treaptă | S | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J21 | Număr articol | D3120-02-27.00F32-P23 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$P28403**3R***** | |
J42 | Codificare plăcuță așchietoare, poz. A | P2840S-3N-A57 | |
J51 | Codare loc de separare plăcuță amovibilă | WR$$P28403**3R***** | |
J52 | Codificare plăcuță așchietoare, muchie așchietoare exterioară, treapta 1 | P2840S-3N-A57 | |
J6 | Codare loc de separare pe partea mașinii | ZYL11G3200h$06 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | BVB | |
NSM | Procedee de prelucrare | DIN4000-86 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | ZYL11G3200h$06 | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | G | |
CZCMS | Mărime adaptor, pe partea mașinii | 320 | |
FHA | Unghiul elicei | 0 | ° |
FHH | Sens elice | ||
FMT | Form type machine side | EXT | |
GAMO | Unghi de degajare ortogonal | 0 | ° |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 84,82 | ° |
LAMS | Unghi de înclinare | 0 | ° |
LF | Lungime funcțională | 84,9 | mm |
LS | Lungime coadă | 60 | mm |
LSC | Lungime gaură de fixare | 60 | mm |
LU | Lungime utilă | 54 | mm |
NOI | Număr de posibilități de utilizare | 60 | |
OAL | Cantitate rezerve de reascuțire | 146 | mm |
OHX | Lungime în consolă | 86 | mm |
PHI | Phi | 0 | ° |
PL | Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare | 1,1 | mm |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 8000 | 1/min |
SC | Insert shape code | S | |
STDNO | Standard | - | |
TSYC | Identificator imagine | D3120-02-F-PG3 | |
ULDR | Usable length diameter ratio | 2 | |
WT | Masă (greutate) | 0,677 | kg |
XYWD | xyw plane distance | -84,9 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Pătrate – P2840S-3N-E67 WKP35SSKU: P2840S-3N-E67 WKP35S117,34 lei fără TVA - 141,98 lei cu TVA- Pătrate – P2840S-3N-E67 WK40SKU: P2840S-3N-E67 WK4083,72 lei fără TVA - 101,30 lei cu TVA
- Pătrate – P2840S-3N-E67 WSP45GSKU: P2840S-3N-E67 WSP45G123,44 lei fără TVA - 149,36 lei cu TVA
- Pătrate – P2841S-3N-E57 WKP25SSKU: P2841S-3N-E57 WKP25S103,58 lei fără TVA - 125,33 lei cu TVA
- Pătrate – P2841S-3N-E57 WKP35SSKU: P2841S-3N-E57 WKP35S103,58 lei fără TVA - 125,33 lei cu TVA
- Pătrate – P2841S-3N-E57 WXP40SKU: P2841S-3N-E57 WXP4097,10 lei fără TVA - 117,49 lei cu TVA
- Pătrate – P2841S-3N-E57 WSP45GSKU: P2841S-3N-E57 WSP45G108,93 lei fără TVA - 131,81 lei cu TVA
- Pătrate – P2841S-3N-E67 WKP35SSKU: P2841S-3N-E67 WKP35S103,58 lei fără TVA - 125,33 lei cu TVA
- Pătrate – P2841S-3N-E67 WXP40SKU: P2841S-3N-E67 WXP4097,10 lei fără TVA - 117,49 lei cu TVA
- Pătrate – P2841S-3N-E67 WSP45GSKU: P2841S-3N-E67 WSP45G108,93 lei fără TVA - 131,81 lei cu TVA
- Pătrate – P2841S-3N-A57 WKP25SSKU: P2841S-3N-A57 WKP25S103,58 lei fără TVA - 125,33 lei cu TVA
- Pătrate – P2841S-3N-A57 WKP35SSKU: P2841S-3N-A57 WKP35S103,58 lei fără TVA - 125,33 lei cu TVA
- Pătrate – P2841S-3N-A57 WXP40SKU: P2841S-3N-A57 WXP4097,10 lei fără TVA - 117,49 lei cu TVA
- Pătrate – P2841S-3N-A57 WSP45GSKU: P2841S-3N-A57 WSP45G108,93 lei fără TVA - 131,81 lei cu TVA
- Pătrate – P2840S-3N-A57 WKP35SSKU: P2840S-3N-A57 WKP35S117,34 lei fără TVA - 141,98 lei cu TVA
- Pătrate – P2840S-3N-A57 WKP25SSKU: P2840S-3N-A57 WKP25S117,34 lei fără TVA - 141,98 lei cu TVA
- Pătrate – P2840S-3N-A57 WSP45GSKU: P2840S-3N-A57 WSP45G123,44 lei fără TVA - 149,36 lei cu TVA
- Pătrate – P2840S-3N-E77 WN15SKU: P2840S-3N-E77 WN1596,09 lei fără TVA - 116,27 lei cu TVA
- Pătrate – P2840S-3N-E77 WNN15SKU: P2840S-3N-E77 WNN15135,43 lei fără TVA - 163,87 lei cu TVA
- Adaptor pentru scule de găurire – C6-391.27-32 075SKU: C6-391.27-32 0752.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor pentru scule de găurire – C5-391.27-32 075SKU: C5-391.27-32 0752.232,20 lei fără TVA - 2.700,96 lei cu TVA
- Cheie – FS1485SKU: FS1485138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2014SKU: FS201452,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Manșon excentric – FS723SKU: FS7232.890,62 lei fără TVA - 3.497,65 lei cu TVA
- Şuruburi cu cap – FS2181SKU: FS218127,14 lei fără TVA - 32,84 lei cu TVA
- Şuruburi fără cap – M05X005 ISO4027SKU: M05X005 ISO402713,33 lei fără TVA - 16,13 lei cu TVA
Descriere
Burghie cu plăcuțe amovibile D3120 • Drion·tec™ • 2xD • coadă cilindrică cu aplatizare • metric • Dc=27mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| Nr. Plăcuțe | Număr de inserții indexabile - partea frontală | 1 | |
| Nr. Plăcuțe | Număr de inserții indexabile - partea circumferențială | 1 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 27 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 32 | mm |
| d<sub>4</sub> | Diametrul flanșei | 40 | mm |
| l<sub>4</sub> | Lungimea maximă în consolă | 86 | mm |
| l<sub>5</sub> | Lungime coadă | 60 | mm |
| L<sub>c</sub> | Lungimea muchiei așchietoare | 54 | mm |
| Codificare | Codificare sculă | D3120-02-27.00F32-P23 | |
| Tip | Posibile inserții indexabile - partea frontală | P284 . S-3N- .. | |
| Tip | Inserții indexabile posibile - partea circumferențială | P284 . S-3N- .. | |
| Greutate | Greutatea | 0,68 | kg |
