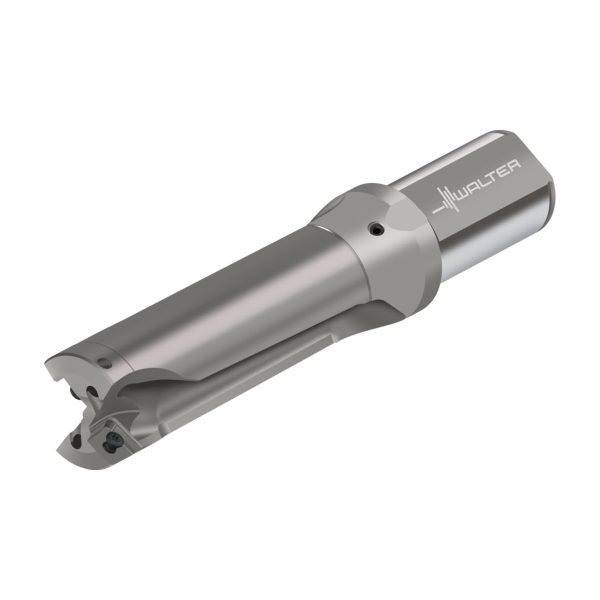

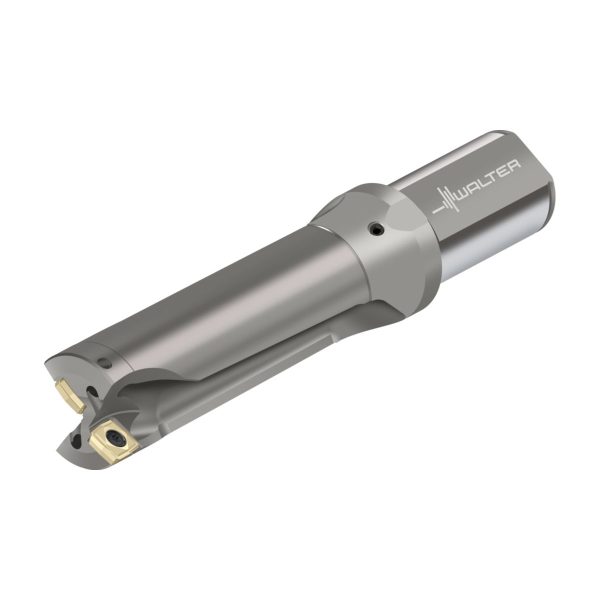

Burghie cu plăcuțe amovibile – D3120-03-45.00F40-P26
3.763,16 lei fără TVA - 4.553,42 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● | ●● | ●● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 2,001 kg |
|---|---|
| Dimensiuni | 267 × 70 mm |
| Domeniu de utilizare | |
| Lungime în consolă | |
| Număr de posibilități de utilizare | |
| Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă | |
| Tip unealtă | |
| group_name_2 | Găurire |
| group_name_7 | Metric |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A11 | Diametru muchie așchietoare (min.), respectiv diametru, prima treaptă | 45 | mm |
A12 | Diametru muchie așchietoare (max.), prima treaptă | 45 | mm |
B3 | Lungime în consolă | 175 | mm |
B4 | Lungime utilă | 245 | mm |
B5 | Cantitate rezerve de reascuțire | 245 | mm |
B6 | Lungimea canalului de prindere | 169 | mm |
B7 | Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare | 1,3 | mm |
B71 | Lungime funcțională | 173,7 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 11 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 400 | |
C3 | Diametru de prindere, pe partea mașinii | 40 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h6 | |
C4 | Lungime coadă | 70 | mm |
D11 | Număr de muchii așchietoare active, prima treaptă | 1 | |
D6 | Turație, maximă | 3500 | 1/min |
D7 | Masă (greutate) | 1,887 | kg |
E1 | Unghi, prima treaptă | 163,8 | ° |
F1 | Sensul de așchiere | R | |
Flute_Helix | Unghiul elicei | 0 | ° |
Flute_Helix_Direction | Sens elice | N | |
G11 | Tip de fixare plăcuță așchietoare, ultima treaptă | S | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J21 | Număr articol | D3120-03-45.00F40-P26 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$P28406**3R***** | |
J42 | Codificare plăcuță așchietoare, poz. A | P2840S-6N-A57 | |
J51 | Codare loc de separare plăcuță amovibilă | WR$$P28406**3R***** | |
J52 | Codificare plăcuță așchietoare, muchie așchietoare exterioară, treapta 1 | P2840S-6N-A57 | |
J6 | Codare loc de separare pe partea mașinii | ZYL11G4000h$06 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | BVB | |
NSM | Procedee de prelucrare | DIN4000-86 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | ZYL11G4000h$06 | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | G | |
CZCMS | Mărime adaptor, pe partea mașinii | 400 | |
FHA | Unghiul elicei | 0 | ° |
FHH | Sens elice | ||
FMT | Form type machine side | EXT | |
GAMO | Unghi de degajare ortogonal | 0 | ° |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 81,9 | ° |
LAMS | Unghi de înclinare | 0 | ° |
LF | Lungime funcțională | 173,7 | mm |
LS | Lungime coadă | 70 | mm |
LSC | Lungime gaură de fixare | 70 | mm |
LU | Lungime utilă | 135 | mm |
NOI | Număr de posibilități de utilizare | 100 | |
OAL | Cantitate rezerve de reascuțire | 245 | mm |
OHX | Lungime în consolă | 175 | mm |
PHI | Phi | 0 | ° |
PL | Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare | 1,3 | mm |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 3500 | 1/min |
SC | Insert shape code | S | |
STDNO | Standard | - | |
TSYC | Identificator imagine | D3120-03-F-PG6 | |
ULDR | Usable length diameter ratio | 3 | |
WT | Masă (greutate) | 1,887 | kg |
XYWD | xyw plane distance | -173,7 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Pătrate – P2840S-6N-E67 WSP45GSKU: P2840S-6N-E67 WSP45G171,30 lei fără TVA - 207,27 lei cu TVA- Pătrate – P2840S-6N-E67 WK40SKU: P2840S-6N-E67 WK40117,82 lei fără TVA - 142,56 lei cu TVA
- Pătrate – P2840S-6N-E67 WKP35SSKU: P2840S-6N-E67 WKP35S163,27 lei fără TVA - 197,56 lei cu TVA
- Pătrate – P2841S-6N-E57 WXP40SKU: P2841S-6N-E57 WXP40134,90 lei fără TVA - 163,23 lei cu TVA
- Pătrate – P2841S-6N-E57 WKP35SSKU: P2841S-6N-E57 WKP35S145,07 lei fără TVA - 175,53 lei cu TVA
- Pătrate – P2841S-6N-E57 WSP45GSKU: P2841S-6N-E57 WSP45G152,56 lei fără TVA - 184,60 lei cu TVA
- Pătrate – P2841S-6N-E67 WXP40SKU: P2841S-6N-E67 WXP40134,90 lei fără TVA - 163,23 lei cu TVA
- Pătrate – P2841S-6N-E67 WKP35SSKU: P2841S-6N-E67 WKP35S145,07 lei fără TVA - 175,53 lei cu TVA
- Pătrate – P2841S-6N-E67 WSP45GSKU: P2841S-6N-E67 WSP45G152,56 lei fără TVA - 184,60 lei cu TVA
- Pătrate – P2841S-6N-A57 WKP35SSKU: P2841S-6N-A57 WKP35S145,07 lei fără TVA - 175,53 lei cu TVA
- Pătrate – P2841S-6N-A57 WXP40SKU: P2841S-6N-A57 WXP40134,90 lei fără TVA - 163,23 lei cu TVA
- Pătrate – P2841S-6N-A57 WKP25SSKU: P2841S-6N-A57 WKP25S145,07 lei fără TVA - 175,53 lei cu TVA
- Pătrate – P2841S-6N-A57 WSP45GSKU: P2841S-6N-A57 WSP45G152,56 lei fără TVA - 184,60 lei cu TVA
- Pătrate – P2840S-6N-A57 WKP35SSKU: P2840S-6N-A57 WKP35S163,27 lei fără TVA - 197,56 lei cu TVA
- Pătrate – P2840S-6N-A57 WSP45GSKU: P2840S-6N-A57 WSP45G171,30 lei fără TVA - 207,27 lei cu TVA
- Pătrate – P2840S-6N-E77 WN15SKU: P2840S-6N-E77 WN15133,61 lei fără TVA - 161,67 lei cu TVA
- Pătrate – P2840S-6N-E77 WNN15SKU: P2840S-6N-E77 WNN15188,43 lei fără TVA - 228,00 lei cu TVA
- Adaptor pentru scule de găurire – C6-391.27-40 085SKU: C6-391.27-40 0852.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Cheie – FS1486SKU: FS1486138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2015SKU: FS201552,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Manșon excentric – FS724SKU: FS7243.479,45 lei fără TVA - 4.210,13 lei cu TVA
- Şuruburi cu cap – FS2281SKU: FS228127,14 lei fără TVA - 32,84 lei cu TVA
- Şuruburi fără cap – M06X005 ISO 4026SKU: M06X005 ISO 402613,33 lei fără TVA - 16,13 lei cu TVA
Descriere
Burghie cu plăcuțe amovibile D3120 • Drion·tec™ • 3xD • coadă cilindrică cu aplatizare • metric • Dc=45mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| Nr. Plăcuțe | Număr de inserții indexabile - partea frontală | 1 | |
| Nr. Plăcuțe | Număr de inserții indexabile - partea circumferențială | 1 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 45 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 40 | mm |
| d<sub>4</sub> | Diametrul flanșei | 50 | mm |
| l<sub>4</sub> | Lungimea maximă în consolă | 175 | mm |
| l<sub>5</sub> | Lungime coadă | 70 | mm |
| L<sub>c</sub> | Lungimea muchiei așchietoare | 135 | mm |
| Codificare | Codificare sculă | D3120-03-45.00F40-P26 | |
| Tip | Posibile inserții indexabile - partea frontală | P284 . S-6N- .. | |
| Tip | Inserții indexabile posibile - partea circumferențială | P284 . S-6N- .. | |
| Greutate | Greutatea | 1,89 | kg |
