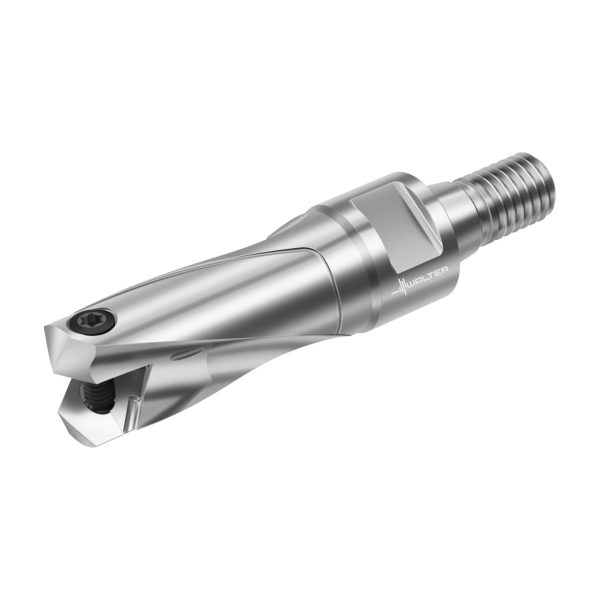

Burghie cu plăcuțe amovibile – D4140-01-22.00T22-F

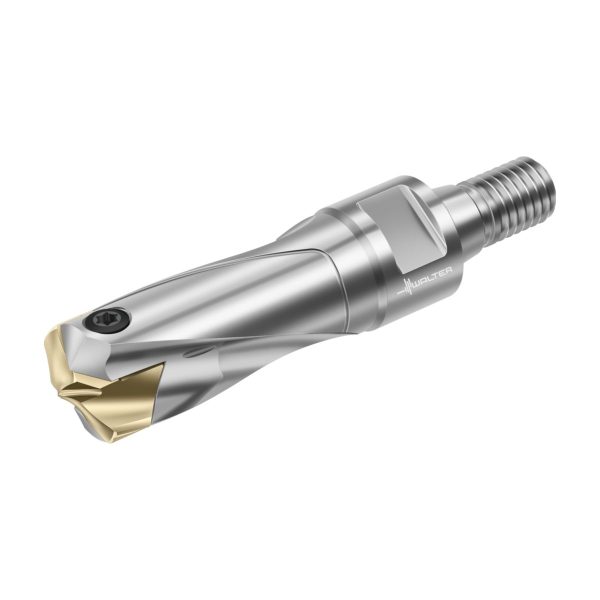

Burghie cu plăcuțe amovibile D4140-01-25.00T28-G-BOW-D4140-01-25.00T28-G-BOW-4063465038847 Burghie cu plăcuțe amovibile – D4140-01-21.00T22-E
Burghie cu plăcuțe amovibile D4140-01-25.00T28-G-BOW-D4140-01-25.00T28-G-BOW-4063465038847 Burghie cu plăcuțe amovibile – D4140-01-24.00T28-G

2.349,97 lei fără TVA - 2.843,46 lei cu TVA

PMKNSHO
●●●●●●●●●●
Numărul articolului: 7640433Familie produs: D4140 SKU: D4140-01-22.00T22-F UPC: 0956628766 Categorii: , , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,160 kg
Dimensiuni 105 × 26 mm
Domeniu de utilizare

Lungime în consolă

Phi

Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă

Tip unealtă

group_name_2

Găurire
group_name_7

Metric
DenumireDescriereValoareUnitate
A11
Diametru muchie așchietoare (min.), respectiv diametru, prima treaptă22mm
A12
Diametru muchie așchietoare (max.), prima treaptă22mm
B3
Lungime în consolă72mm
B4
Lungime utilă94,6mm
B5
Cantitate rezerve de reascuțire94,6mm
B6
Lungimea canalului de prindere50mm
B7
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare4,004mm
B71
Lungime funcțională67,596mm
BLD
Identificator imagine10
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii220
C3
Diametru de prindere, pe partea mașinii22mm
D11
Număr de muchii așchietoare active, prima treaptă2
D6
Turație, maximă115701/min
D7
Masă (greutate)0,16kg
E1
Unghi, prima treaptă140°
F1
Sensul de așchiereR
Flute_Helix
Unghiul elicei20°
Flute_Helix_Direction
Sens eliceR
G11
Tip de fixare plăcuță așchietoare, ultima treaptăC
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolD4140-01-22.00T22-F
J3
Siglă companieW
J43
Codare loc de separare pe partea pieseiWR$$CB22A$***R*****
J44
Codare loc de separare plăcuță amovibilăWR$$CB22A$***R*****
J45
Codificare plăcuță amovibilăP6001-D22
J52
Codificare plăcuță așchietoare, muchie așchietoare exterioară, treapta 1P6001-D22
J6
Codare loc de separare pe partea mașiniiSAW01C0220$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareBVB
J91
Codare loc de separare plăcuță amovibilăWR$$CB22A$***R*****
LPR
Codare loc de separare plăcuță amovibilă72mm
NSM
Număr standard caracteristicăDIN4000-86
OAL
Cantitate rezerve de reascuțire94,6mm
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW01C0220$$$$
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii220
FHA
Unghiul elicei°°
FHH
Sens eliceR
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LCF
Lungimea canalului de prindere50mm
LF
Lungime funcțională67,596mm
LU
Lungime utilă33mm
NOI
Număr de posibilități de utilizare40
OAL
Cantitate rezerve de reascuțire94,6mm
OHX
Lungime în consolă72mm
PHI
Phi0°
PL
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare4,004mm
RHO
Rho0°
RPMX
Turație, maximă115701/min
STDNO
Standard-
TSYC
Identificator imagineD4140-01-T
ULDR
Usable length diameter ratio1,5
WT
Masă (greutate)0,16kg
XYWD
xyw plane distance-67,596mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Burghie cu plăcuțe amovibile D4140 • Drion·tec® • ScrewFit • metric • 1,3xD • point angle 140° • Z=2 • Dc=22mm

Descriere unealtă

Burghie cu plăcuțe amovibile D4140

Domenii de utilizare

Materiale ISO P, M, K, N, S
Domenii de utilizare: Industria constructoare de mașini, fabricarea de ștanțe și matrițe, industria energetică și auto
Găurire în plin adecvată pentru găurire în pachet, intrare și ieșire oblică până la 5°

Avantajele Dvs.

Siguranță maximă a procesului și durabilitate prin evacuarea lichidului de răcire direct pe muchia așchietoare
Evacuarea sigură a așchiilor prin canalele lustruite
Protecție împotriva frecării și durabilitate ridicată pentru corpul burghiului datorită suprafeței călite și lustruite
Selectare simplă a plăcuțelor amovibile cu ajutorul Color Select

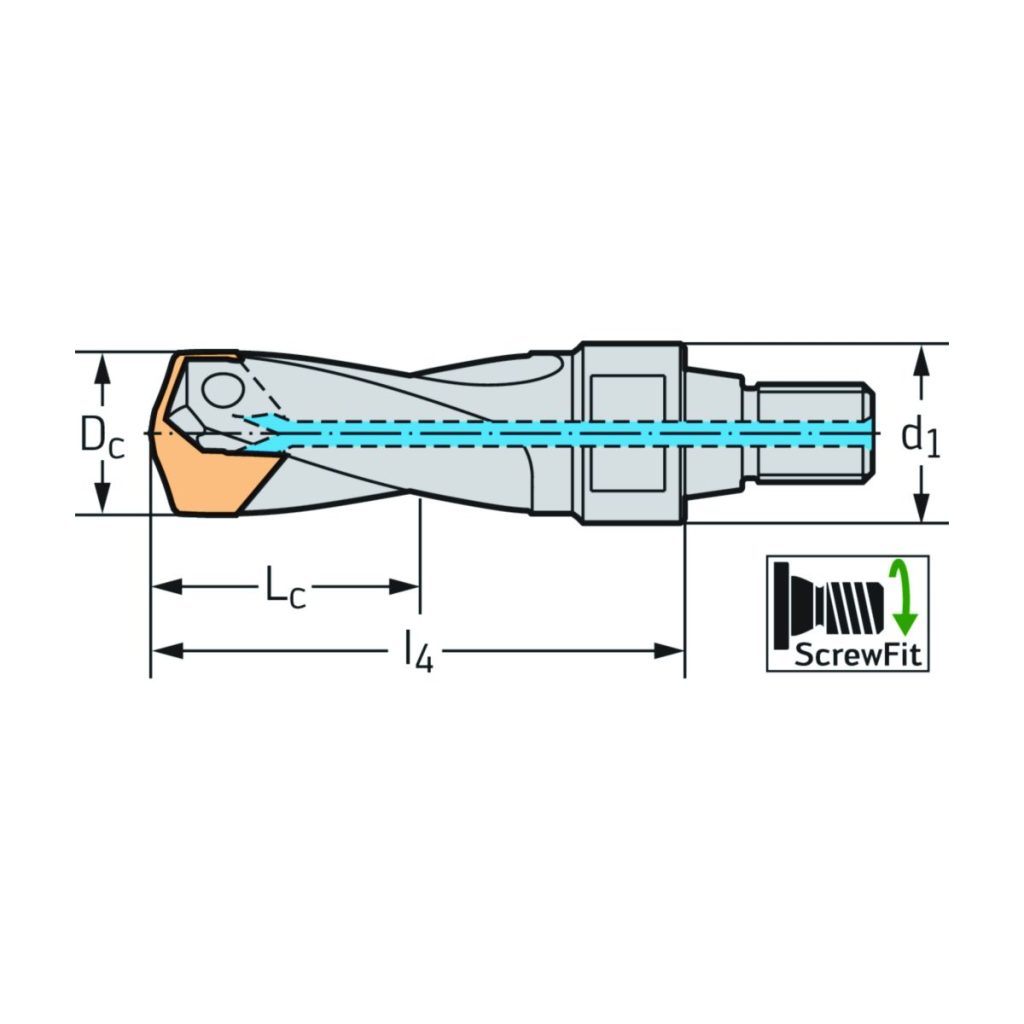

DenumireDescriereValoareUnitate
Nr. PlăcuțeNumărul de plăcuțe amovibile1
d<sub>1</sub>Diametrul de îmbinareT22
D<sub>c min</sub>Diametrul muchiei așchietoare22mm
D<sub>c max</sub>Diametrul maxim de tăiere22,99mm
l<sub>4</sub>Lungimea funcțională72mm
L<sub>c</sub>Lungimea muchiei așchietoare33mm
CodificareCodificare sculăD4140-01-22.00T22-F
TipPlăcuțe amovibile posibileP600 . -D22, ..
GreutateGreutatea0,16kg
ZNumărul de dinți2
Dimensiune locaș de așezareDimensiune locaș de așezareF
