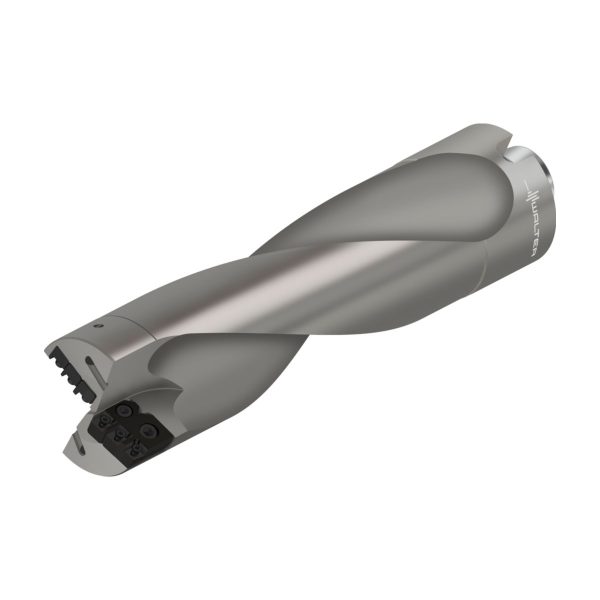

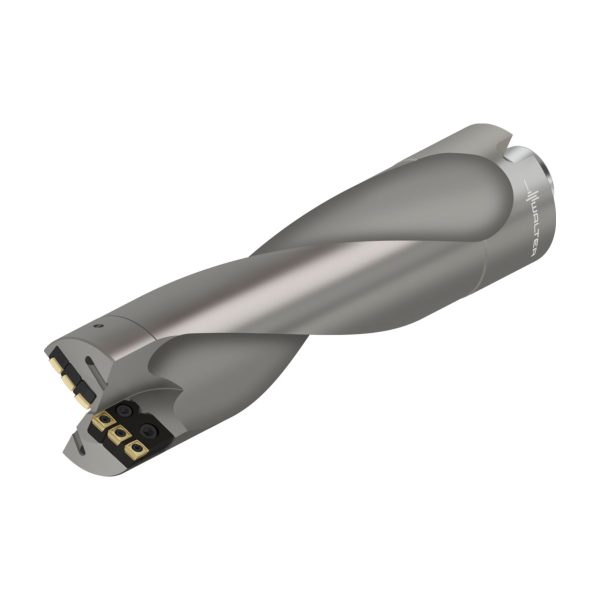

Burghie cu plăcuțe amovibile cu casetă – D4170-03-80.00N8-P45
12.081,72 lei fără TVA - 14.618,88 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 6,413 kg |
|---|---|
| Dimensiuni | 330 × 83 mm |
| Domeniu de utilizare | |
| Lungime în consolă | |
| Număr de posibilități de utilizare | |
| Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă | |
| Tip unealtă | |
| group_name_2 | Găurire |
| group_name_7 | Metric |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A11 | Diametru muchie așchietoare (min.), respectiv diametru, prima treaptă | 80 | mm |
A12 | Diametru muchie așchietoare (max.), prima treaptă | 80 | mm |
B3 | Lungime în consolă | 290 | mm |
B4 | Lungime utilă | 308 | mm |
B5 | Cantitate rezerve de reascuțire | 308 | mm |
B6 | Lungimea canalului de prindere | 269,7 | mm |
B7 | Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare | 1,8 | mm |
B71 | Lungime funcțională | 288,2 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | NCT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 800 | |
C3 | Diametru de prindere, pe partea mașinii | 80 | mm |
C4 | Lungime coadă | 18 | mm |
D11 | Număr de muchii așchietoare active, prima treaptă | 1 | |
D6 | Turație, maximă | 1940 | 1/min |
D7 | Masă (greutate) | 6,33 | kg |
E1 | Unghi, prima treaptă | 176 | ° |
F1 | Sensul de așchiere | R | |
Flute_Helix | Unghiul elicei | 21 | ° |
Flute_Helix_Direction | Sens elice | R | |
G11 | Tip de fixare plăcuță așchietoare, ultima treaptă | S | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J22 | Codificare produs | 8064 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$P48405**3R*C*** | |
J42 | Codificare plăcuță așchietoare, poz. A | P4840C-5R-A57 | |
J44 | Codare loc de separare plăcuță amovibilă | WR$$P48405**3R*P*** | |
J45 | Codificare plăcuță amovibilă | P4840P-5R-A57 | |
J51 | Codare loc de separare plăcuță amovibilă | WR$$P48405**3R*P*** | |
J52 | Codificare plăcuță așchietoare, muchie așchietoare exterioară, treapta 1 | P4840P-5R-A57 | |
J6 | Codare loc de separare pe partea mașinii | NCT01C0800$$$$ | |
J7 | Codare loc de separare pe partea mașinii | 0 | |
J8 | Procedee de prelucrare | BVB | |
NSM | Număr standard caracteristică | DIN4000-86 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
ADJLN | Valoare de reglaj, min | 0 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | NCT01C0800$$$$ | |
CICT | Cutting item count | 5 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CZCMS | Mărime adaptor, pe partea mașinii | 800 | |
FHA | Unghiul elicei | ° | ° |
FHH | Sens elice | R | |
FMT | Form type machine side | EXT | |
GAMO | Unghi de degajare ortogonal | 4 | ° |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 88 | ° |
LAMS | Unghi de înclinare | 0 | ° |
LF | Lungime funcțională | 288,2 | mm |
LS | Lungime coadă | 18 | mm |
LU | Lungime utilă | 240 | mm |
NOI | Număr de posibilități de utilizare | 200 | |
OAL | Cantitate rezerve de reascuțire | 308 | mm |
OHX | Lungime în consolă | 290 | mm |
PHI | Phi | 0 | ° |
PL | Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare | 1,8 | mm |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 1940 | 1/min |
SC | Insert shape code | S | |
STDNO | Standard | - | |
TSYC | Identificator imagine | D4170-03-NCT | |
ULDR | Usable length diameter ratio | 3 | |
WT | Masă (greutate) | 6,33 | kg |
XYWD | xyw plane distance | -288,2 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Pătrate – P4840P-5R-E67 WKP25SSKU: P4840P-5R-E67 WKP25S142,39 lei fără TVA - 172,29 lei cu TVA- Pătrate – P4840P-5R-E67 WKP35SSKU: P4840P-5R-E67 WKP35S142,39 lei fără TVA - 172,29 lei cu TVA
- Pătrate – P4840P-5R-E67 WSP45GSKU: P4840P-5R-E67 WSP45G149,88 lei fără TVA - 181,35 lei cu TVA
- Pătrate – P4841P-5R-E57 WKP25SSKU: P4841P-5R-E57 WKP25S126,06 lei fără TVA - 152,53 lei cu TVA
- Pătrate – P4841P-5R-E57 WKP35SSKU: P4841P-5R-E57 WKP35S126,06 lei fără TVA - 152,53 lei cu TVA
- Pătrate – P4841P-5R-E57 WSP45GSKU: P4841P-5R-E57 WSP45G132,43 lei fără TVA - 160,24 lei cu TVA
- Pătrate – P4841P-5R-A57 WKP25SSKU: P4841P-5R-A57 WKP25S126,06 lei fără TVA - 152,53 lei cu TVA
- Pătrate – P4841P-5R-A57 WKP35SSKU: P4841P-5R-A57 WKP35S126,06 lei fără TVA - 152,53 lei cu TVA
- Pătrate – P4841P-5R-A57 WSP45GSKU: P4841P-5R-A57 WSP45G132,43 lei fără TVA - 160,24 lei cu TVA
- Pătrate – P4841C-5R-E57 WXP40SKU: P4841C-5R-E57 WXP40117,87 lei fără TVA - 142,62 lei cu TVA
- Pătrate – P4841C-5R-E57 WKP35SSKU: P4841C-5R-E57 WKP35S126,06 lei fără TVA - 152,53 lei cu TVA
- Pătrate – P4841C-5R-E57 WSP45GSKU: P4841C-5R-E57 WSP45G132,43 lei fără TVA - 160,24 lei cu TVA
- Pătrate – P4841C-5R-A57 WXP40SKU: P4841C-5R-A57 WXP40117,87 lei fără TVA - 142,62 lei cu TVA
- Pătrate – P4841C-5R-A57 WKP35SSKU: P4841C-5R-A57 WKP35S126,06 lei fără TVA - 152,53 lei cu TVA
- Pătrate – P4841C-5R-A57 WSP45GSKU: P4841C-5R-A57 WSP45G132,43 lei fără TVA - 160,24 lei cu TVA
- Pătrate – P4840P-5R-A57 WKP35SSKU: P4840P-5R-A57 WKP35S142,39 lei fără TVA - 172,29 lei cu TVA
- Pătrate – P4840P-5R-A57 WKP25SSKU: P4840P-5R-A57 WKP25S142,39 lei fără TVA - 172,29 lei cu TVA
- Pătrate – P4840P-5R-A57 WSP45GSKU: P4840P-5R-A57 WSP45G149,88 lei fără TVA - 181,35 lei cu TVA
- Pătrate – P4840P-5R-E57 WKP35SSKU: P4840P-5R-E57 WKP35S142,39 lei fără TVA - 172,29 lei cu TVA
- Pătrate – P4840P-5R-E57 WKP25SSKU: P4840P-5R-E57 WKP25S142,39 lei fără TVA - 172,29 lei cu TVA
- Pătrate – P4840P-5R-E57 WSP45GSKU: P4840P-5R-E57 WSP45G149,88 lei fără TVA - 181,35 lei cu TVA
- Pătrate – P4840C-5R-E67 WXP40SKU: P4840C-5R-E67 WXP40133,24 lei fără TVA - 161,22 lei cu TVA
- Pătrate – P4840C-5R-E67 WKP35SSKU: P4840C-5R-E67 WKP35S142,39 lei fără TVA - 172,29 lei cu TVA
- Pătrate – P4840C-5R-E67 WSP45GSKU: P4840C-5R-E67 WSP45G149,88 lei fără TVA - 181,35 lei cu TVA
- Pătrate – P4840C-5R-E77 WN15SKU: P4840C-5R-E77 WN15116,80 lei fără TVA - 141,33 lei cu TVA
- Pătrate – P4840C-5R-E77 WNN15SKU: P4840C-5R-E77 WNN15164,87 lei fără TVA - 199,49 lei cu TVA
- Pătrate – P4840P-5R-E77 WN15SKU: P4840P-5R-E77 WN15116,80 lei fără TVA - 141,33 lei cu TVA
- Pătrate – P4840P-5R-E77 WNN15SKU: P4840P-5R-E77 WNN15164,87 lei fără TVA - 199,49 lei cu TVA
- Prelungitor – A101M.0.80.100.80SKU: A101M.0.80.100.802.574,79 lei fără TVA - 3.115,50 lei cu TVA
- Prelungitor – A101M.0.80.160.80SKU: A101M.0.80.160.802.917,39 lei fără TVA - 3.530,04 lei cu TVA
- Mărire – A103M.0.63.090.80SKU: A103M.0.63.090.804.812,35 lei fără TVA - 5.822,94 lei cu TVA
- Prelungitor – A101M.0.80.120.80SKU: A101M.0.80.120.802.676,50 lei fără TVA - 3.238,57 lei cu TVA
- Prelungitor – A101M.0.80.140.80SKU: A101M.0.80.140.802.772,85 lei fără TVA - 3.355,15 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.50.040.80SKU: A100M.4.50.040.802.708,62 lei fără TVA - 3.277,43 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.40.090.80SKU: A100M.4.40.090.804.111,10 lei fără TVA - 4.974,43 lei cu TVA
- Master DIN 69871-1 AD – AK100M.2.50.060.80SKU: AK100M.2.50.060.803.484,80 lei fără TVA - 4.216,61 lei cu TVA
- Master ANSI ASME B5.50 – A100M.3.50.050.80SKU: A100M.3.50.050.802.440,97 lei fără TVA - 2.953,57 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.50.025.80SKU: A100M.2.50.025.802.708,62 lei fără TVA - 3.277,43 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.40.090.80SKU: A100M.2.40.090.803.559,75 lei fără TVA - 4.307,30 lei cu TVA
- Master DIN 69871-1 AD/B – AK200M.2.50.030.80SKU: AK200M.2.50.030.802.879,91 lei fără TVA - 3.484,69 lei cu TVA
- Master DIN 69893-1 A – A100M.7.100.100.80.HSKSKU: A100M.7.100.100.80.HSK3.784,57 lei fără TVA - 4.579,33 lei cu TVA
- Master Walter CaptoTM – A100M.8.80.070.80.C8SKU: A100M.8.80.070.80.C83.099,39 lei fără TVA - 3.750,26 lei cu TVA
- Master DIN 69893-1 A – A100M.7.063.080.80.HSKSKU: A100M.7.063.080.80.HSK3.168,98 lei fără TVA - 3.834,47 lei cu TVA
- Master VDI DIN 69880 – AK135M.5.60.060.N8SKU: AK135M.5.60.060.N86.032,83 lei fără TVA - 7.299,72 lei cu TVA
- Master VDI DIN 69880 – AK135M.5.40.060.N8SKU: AK135M.5.40.060.N84.844,47 lei fără TVA - 5.861,81 lei cu TVA
- Master VDI DIN 69880 – AK135M.5.50.060.N8SKU: AK135M.5.50.060.N84.844,47 lei fără TVA - 5.861,81 lei cu TVA
- Master Walter CaptoTM – A100M.8.63.070.80.C6SKU: A100M.8.63.070.80.C62.810,33 lei fără TVA - 3.400,50 lei cu TVA
- Cheie – FS1485SKU: FS1485138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2014SKU: FS201452,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – ISO2936-5SKU: ISO2936-528,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – ISO2936-4SKU: ISO2936-428,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Cartuș – FR737C-5SKU: FR737C-51.680,84 lei fără TVA - 2.033,82 lei cu TVA
- Cartuș – FR738P-5SKU: FR738P-51.680,84 lei fără TVA - 2.033,82 lei cu TVA
- Cartuș – FR739P-5SKU: FR739P-52.071,61 lei fără TVA - 2.506,65 lei cu TVA
- Şuruburi cu cap – FS966SKU: FS96617,18 lei fără TVA - 20,79 lei cu TVA
- Şuruburi cu cap – FS1149SKU: FS114920,23 lei fără TVA - 24,48 lei cu TVA
- Şuruburi cu cap – FS1453SKU: FS145327,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Burghie cu plăcuțe amovibile cu casetă D4170 • 3xD • adaptor modular NCT • metric • Dc=80mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| Nr. Plăcuțe | Număr de inserții indexabile - partea frontală | 5 | |
| Nr. Plăcuțe | Număr de inserții indexabile - partea circumferențială | 1 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 80 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 80 | mm |
| l<sub>4</sub> | Lungimea maximă în consolă | 290 | mm |
| L<sub>c</sub> | Lungimea muchiei așchietoare | 240 | mm |
| Codificare | Codificare sculă | D4170-03-80.00N8-P45 | |
| Tip | Posibile inserții indexabile - partea frontală | P484 . P-5R- .. | |
| Tip | Inserții indexabile posibile - partea circumferențială | P484 . C-5R- .. | |
| Greutate | Greutatea | 6,33 | kg |
| d<sub>1</sub> | Codul dimensiunii de îmbinare | NCT 80 |
