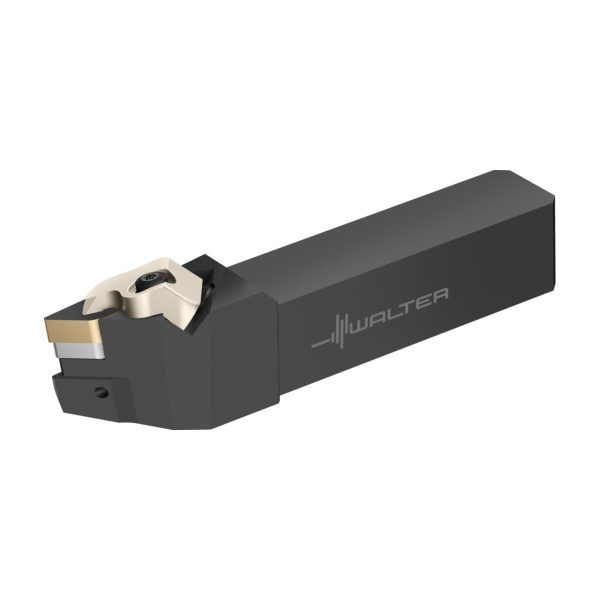

Sculă cu coadă – fixare rigidă – DDJNL163D-P

Sculă cu coadă – fixare rigidă DDJNL163D-P-DDJNL163D-P-0793714912 Sculă cu coadă – fixare rigidă – DDJNL124B-P
Sculă cu coadă – fixare rigidă DDJNR163D-P-DDJNR163D-P-0793715912 Sculă cu coadă – fixare rigidă – DDJNR164D-P

1.579,14 lei fără TVA - 1.910,76 lei cu TVA

Numărul articolului: 6824226Familie produs: D10NP SKU: DDJNL163D-P UPC: 0793714912 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,787 kg
Dimensiuni 266 × 45 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Număr de posibilități de utilizare

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 93°
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare31,75mm
A2
Lățime funcțională31,75mm
A3
Lungime funcțională152,4mm
A4
Înălțime de funcționare152,4mm
B3
Lungime în consolă152,4mm
B5
Cantitate rezerve de reascuțire152,4mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C5
Înălțimea cozii25,4mm
C5
Lățimea cozii25,4mm
D7
Masă (greutate)0,737kg
E1
Unghiul de atac93°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă55°
E4
Unghi de degajare ortogonal-6°
E5
Unghi de înclinare-7°
F1
Sensul de așchiereL
F5
Tip de fixare plăcuță amovibilăD
H21
Intrare agent de lubrifiere/răcire3
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolDDJNL163D-P
J22
Codificare produs638
J3
Siglă companieW
J42
Codificare plăcuță amovibilăDNMG 332
J6
Codare loc de separare pe partea mașiniiVKT01B1616$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDA
LPR
Lungime în consolă152,4mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire152,4mm
DenumireDescriereValoareUnitate
B
Lățimea cozii25,4mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire3
CP
Coolant pressure150MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideB
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii
FMTMS
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal-6°
H
Înălțimea cozii25,4mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare25,4mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac93°
LAMS
Unghi de înclinare-7°
LF
Lungime funcțională152,4mm
MIID
Codificare plăcuță amovibilăDNMG 332
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire152,4mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.27°
SC
Insert shape codeD
SSC
Insert seat size code11
TQ
Torque1,7Nm
TSYCISO
Identificator imagineDDJNL-ISO-AUSSEN-INCH-P
WF
Lățime funcțională31,75mm
WT
Masă (greutate)0,737kg
XYWD
xyw plane distance-152,4mm
XZWD
xzw plane distance25,4mm
YZWD
yzw plane distance31,75mm

Descriere

Sculă cu coadă – fixare rigidă DDJN…-P • Walter Turn • inch • Coadă cu secțiune pătrată • κ=93° • Stânga • 25x25mm • plăcuță rombică • DN .. 1104 .. • Răcire de precizie

Descriere unealtă

Alimentare directă cu lichid de răcire prin brida de strângere de-a lungul flancului
Strângere rigidă pentru fiabilitate ridicată
Răcirea de precizie aduce lichidul de răcire cât mai aproape și mai plan posibil în zona de așchiere sub așchie
Sculă cu coadă Walter Turn – Strângere rigidă cu răcire de precizie (D. . . -P)

Domenii de utilizare

Prima opțiune în cazul așchierii oțelurilor inoxidabile (ISO M), aliajelor refractare (ISO S) și oțelurilor (ISO P)
Racord flexibil pentru lichidul de răcire: transfer direct al lichidului de răcire sculă cu coadă/adaptor (A2120-P / A2121-P) sau prin setul de furtunuri pentru lichid de răcire cu filet G1/8” (K601)
Utilizabil începând cu o presiune de la 10 bari până la maximum 150 de bari a lichidului de răcire

Avantajele Dvs.

Creșterea durabilității cu 30–150% datorită răcirii optime
Viteze de așchiere și durabilități mai mari datorită răcirii flancurilor
Așchii scurte datorită răcirii de precizie

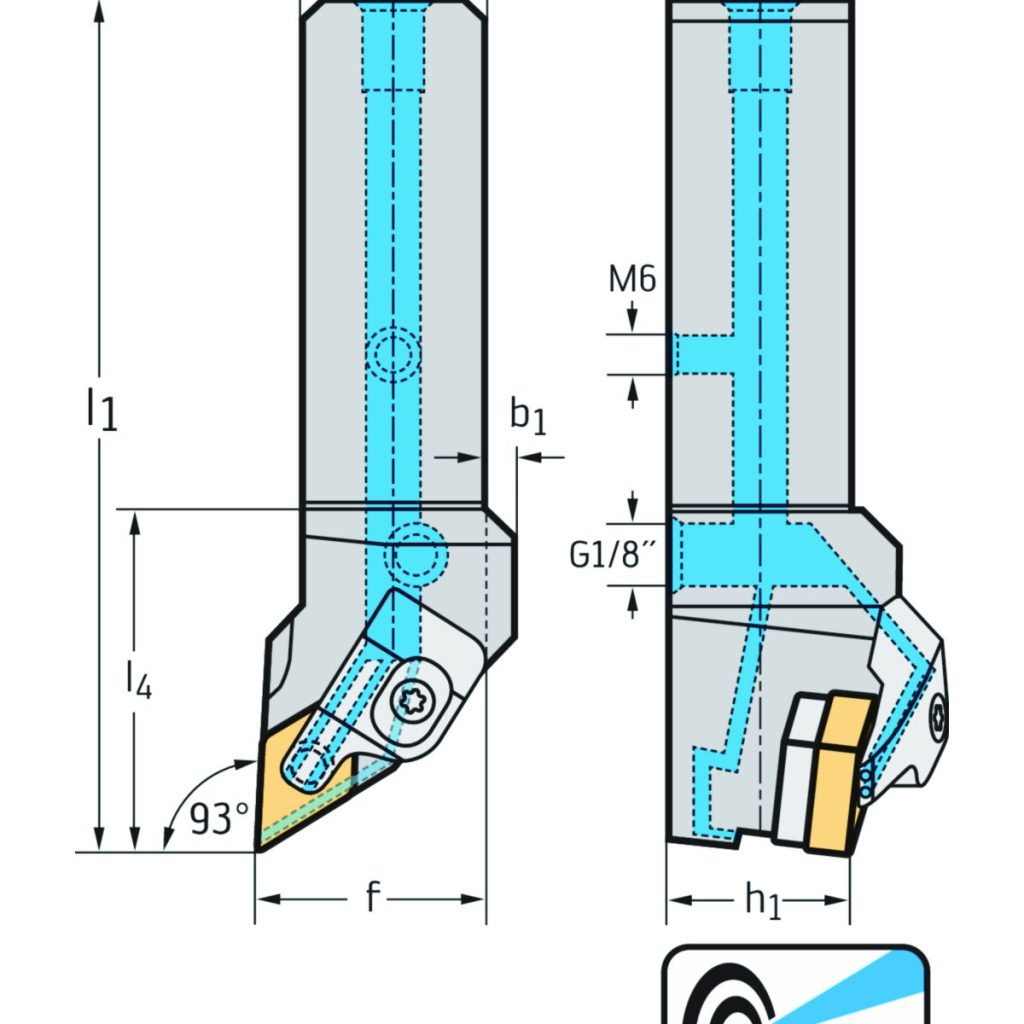

DenumireDescriereValoareUnitate
bLățimea cozii1inch
γUnghi de degajare ortogonal-6°
h = h<sub>1</sub>Înălțimea cozii1inch
b<sub>1</sub>Lățime0,118inch
λ<sub>s</sub>Unghi de înclinare-7°
l<sub>1</sub>Lungimea totală6inch
l<sub>4</sub>Lungime în consolă1,909inch
CodificareCodificare sculăDDJNL163D-P
Dimensiunea scaunului plăciiMărimea locașului plăcuței11
TipPlăcuțe amovibile posibileDN .. 1104 ..
TipPlăcuțe amovibile posibileDN .. 33 ..
fLățimea funcțională1,25inch
