Informații suplimentare
| Greutate | 0,703 kg |
|---|---|
| Dimensiuni | 155 × 40 mm |
| Domeniu de utilizare | |
| Lungimea muchiei aşchietoare | |
| Lungime funcţională | |
| Număr de posibilități de utilizare | |
| Tip unealtă | |
| group_name_2 | Strunjire ISO |
| group_name_7 | Unghi de atac 62,5° |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 13 | mm |
A2 | Lățime funcțională | 13 | mm |
A3 | Lungime funcțională | 150 | mm |
A4 | Înălțime de funcționare | 31,2 | mm |
B3 | Lungime în consolă | 31,2 | mm |
B5 | Cantitate rezerve de reascuțire | 150 | mm |
BLD | Identificator imagine | 15 | |
C11 | Coadă, pe partea mașinii | VKT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C5 | Înălțimea cozii | 25 | mm |
C5 | Lățimea cozii | 25 | mm |
D7 | Masă (greutate) | 0,673 | kg |
E1 | Unghiul de atac | 62,5 | ° |
E2 | Tipul de unghi de atac | B | |
E3 | Unghi de colț plăcuță amovibilă | 55 | ° |
E4 | Unghi de degajare ortogonal | -5 | ° |
E5 | Unghi de înclinare | -9 | ° |
F1 | Sensul de așchiere | N | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | D | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J1 | Standard | - | |
J21 | Număr articol | DDNNN2525M11 | |
J22 | Codificare produs | 5957 | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$DN1104002****** | |
J42 | Codificare plăcuță amovibilă | DNMG 11 04 08 | |
J6 | Codare loc de separare pe partea mașinii | VKT01A2525$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DFA | |
LPR | Lungime în consolă | 31,2 | mm |
NSM | Număr standard caracteristică | DIN4000-90 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B | Lățimea cozii | 25 | mm |
BMC | Execuția sculei | S | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | A | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 2525 | |
FMTMS | Form type machine side | ||
GAMO | Unghi de degajare ortogonal | -5 | ° |
H | Înălțimea cozii | 25 | mm |
HAND | Sensul de așchiere | N | |
HF | Înălțime de funcționare | 25 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 62,5 | ° |
LAMS | Unghi de înclinare | -9 | ° |
LF | Lungime funcțională | 150 | mm |
LSC | Lungime gaură de fixare | 118,8 | mm |
MIID | Codificare plăcuță amovibilă | DNMG 11 04 08 | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 150 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 57 | ° |
SC | Insert shape code | D | |
SSC | Insert seat size code | 11 | |
TQ | Torque | 1,7 | Nm |
TSYCISO | Identificator imagine | DDNN-ISO-AUSSEN | |
WF | Lățime funcțională | 13 | mm |
WT | Masă (greutate) | 0,673 | kg |
XYWD | xyw plane distance | -150 | mm |
XZWD | xzw plane distance | 25 | mm |
YZWD | yzw plane distance | -13 | mm |
Inserții de strunjire Rombice negative de 55° – DNMA110404-RK5 WKK10SSKU: DNMA110404-RK5 WKK10S110,16 lei fără TVA - 133,29 lei cu TVA- Inserții de strunjire Rombice negative de 55° – DNMA110408-RK5 WKK10SSKU: DNMA110408-RK5 WKK10S110,16 lei fără TVA - 133,29 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNGG110402M-MN3 WN10SKU: DNGG110402M-MN3 WN10123,92 lei fără TVA - 149,94 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNGG110402M-MN3 WNN10SKU: DNGG110402M-MN3 WNN10173,44 lei fără TVA - 209,86 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNGG110404M-MN3 WN10SKU: DNGG110404M-MN3 WN10123,92 lei fără TVA - 149,94 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNGG110404M-MN3 WNN10SKU: DNGG110404M-MN3 WNN10173,44 lei fără TVA - 209,86 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110404-FP5 WKP01GSKU: DNMG110404-FP5 WKP01G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-FP5 WKP01GSKU: DNMG110408-FP5 WKP01G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110402-FP5 WPP20GSKU: DNMG110402-FP5 WPP20G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110404-FP5 WPP10GSKU: DNMG110404-FP5 WPP10G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110412-FP5 WPP10GSKU: DNMG110412-FP5 WPP10G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110412-FP5 WPP20GSKU: DNMG110412-FP5 WPP20G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-FP5 WPP10GSKU: DNMG110408-FP5 WPP10G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-FP5 WPP20GSKU: DNMG110408-FP5 WPP20G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110402-FP5 WPP10GSKU: DNMG110402-FP5 WPP10G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110404-FP5 WPP20GSKU: DNMG110404-FP5 WPP20G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110402-FP5 WEP10CSKU: DNMG110402-FP5 WEP10C85,86 lei fără TVA - 103,89 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110404-FP5 WEP10CSKU: DNMG110404-FP5 WEP10C85,86 lei fără TVA - 103,89 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-FP5 WEP10CSKU: DNMG110408-FP5 WEP10C85,86 lei fără TVA - 103,89 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110404-MK5 WKK20SSKU: DNMG110404-MK5 WKK20S110,16 lei fără TVA - 133,29 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-MK5 WKK20SSKU: DNMG110408-MK5 WKK20S110,16 lei fără TVA - 133,29 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110412-MK5 WKK20SSKU: DNMG110412-MK5 WKK20S110,16 lei fără TVA - 133,29 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-FP5 WPP10SSKU: DNMG110408-FP5 WPP10S113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110404-MK5 WKK10SSKU: DNMG110404-MK5 WKK10S110,16 lei fără TVA - 133,29 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-MK5 WKK10SSKU: DNMG110408-MK5 WKK10S110,16 lei fără TVA - 133,29 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-MP5 WPP05GSKU: DNMG110408-MP5 WPP05G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-MP5 WPP30GSKU: DNMG110408-MP5 WPP30G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110412-MP5 WPP10GSKU: DNMG110412-MP5 WPP10G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110412-MP5 WPP20GSKU: DNMG110412-MP5 WPP20G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110412-MP5 WPP30GSKU: DNMG110412-MP5 WPP30G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110404-MP5 WPP10GSKU: DNMG110404-MP5 WPP10G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110404-MP5 WPP20GSKU: DNMG110404-MP5 WPP20G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110404-MP5 WPP30GSKU: DNMG110404-MP5 WPP30G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-MP5 WPP10GSKU: DNMG110408-MP5 WPP10G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-MP5 WPP20GSKU: DNMG110408-MP5 WPP20G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110412-RP5 WPP05GSKU: DNMG110412-RP5 WPP05G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110412-RP5 WPP30GSKU: DNMG110412-RP5 WPP30G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-RP5 WPP10GSKU: DNMG110408-RP5 WPP10G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-RP5 WPP20GSKU: DNMG110408-RP5 WPP20G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-RP5 WPP30GSKU: DNMG110408-RP5 WPP30G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110412-RP5 WPP10GSKU: DNMG110412-RP5 WPP10G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110412-RP5 WPP20GSKU: DNMG110412-RP5 WPP20G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-MP3 WPP05GSKU: DNMG110408-MP3 WPP05G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110404-MP3 WPP20GSKU: DNMG110404-MP3 WPP20G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-MP3 WPP10GSKU: DNMG110408-MP3 WPP10G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110404-MP3 WPP10GSKU: DNMG110404-MP3 WPP10G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-MP3 WPP30GSKU: DNMG110408-MP3 WPP30G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110412-MP3 WPP10GSKU: DNMG110412-MP3 WPP10G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110412-MP3 WPP20GSKU: DNMG110412-MP3 WPP20G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-MP3 WPP20GSKU: DNMG110408-MP3 WPP20G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-RM5 WMP20SSKU: DNMG110408-RM5 WMP20S113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-RM5 WSM20SSKU: DNMG110408-RM5 WSM20S110,16 lei fără TVA - 133,29 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-RM5 WSM30SSKU: DNMG110408-RM5 WSM30S110,16 lei fără TVA - 133,29 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110412-RM5 WMP20SSKU: DNMG110412-RM5 WMP20S113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110412-RM5 WSM20SSKU: DNMG110412-RM5 WSM20S110,16 lei fără TVA - 133,29 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110404-FM5 WSM01SKU: DNMG110404-FM5 WSM01113,48 lei fără TVA - 137,31 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-FM5 WSM10SSKU: DNMG110408-FM5 WSM10S110,16 lei fără TVA - 133,29 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-FM5 WSM20SSKU: DNMG110408-FM5 WSM20S110,16 lei fără TVA - 133,29 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-FM5 WMP20SSKU: DNMG110408-FM5 WMP20S113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110404-FM5 WMP20SSKU: DNMG110404-FM5 WMP20S113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110404-FM5 WSM10SSKU: DNMG110404-FM5 WSM10S110,16 lei fără TVA - 133,29 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110404-FM5 WSM20SSKU: DNMG110404-FM5 WSM20S110,16 lei fără TVA - 133,29 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110404-MM5 WSM30SSKU: DNMG110404-MM5 WSM30S110,16 lei fără TVA - 133,29 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-MM5 WSM10SSKU: DNMG110408-MM5 WSM10S110,16 lei fără TVA - 133,29 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-MM5 WSM20SSKU: DNMG110408-MM5 WSM20S110,16 lei fără TVA - 133,29 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-MM5 WSM30SSKU: DNMG110408-MM5 WSM30S110,16 lei fără TVA - 133,29 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110404-MM5 WSM10SSKU: DNMG110404-MM5 WSM10S110,16 lei fără TVA - 133,29 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110404-MM5 WSM20SSKU: DNMG110404-MM5 WSM20S110,16 lei fără TVA - 133,29 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110404-MM5 WMP20SSKU: DNMG110404-MM5 WMP20S113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-MM5 WMP20SSKU: DNMG110408-MM5 WMP20S113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-MU5 WPP10GSKU: DNMG110408-MU5 WPP10G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-MU5 WPP20GSKU: DNMG110408-MU5 WPP20G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-MU5 WSM20SSKU: DNMG110408-MU5 WSM20S110,16 lei fără TVA - 133,29 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-MS3 WPP20GSKU: DNMG110408-MS3 WPP20G113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-MU5 WMP20SSKU: DNMG110408-MU5 WMP20S113,43 lei fără TVA - 137,25 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-MS3 WSM01SKU: DNMG110408-MS3 WSM01113,48 lei fără TVA - 137,31 lei cu TVA
- Inserții de strunjire Rombice negative de 55° – DNMG110408-MS3 WSM10SSKU: DNMG110408-MS3 WSM10S110,16 lei fără TVA - 133,29 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2120-V50-25N-100-PSKU: A2120-V50-25N-100-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2120-V40-25N-085-PSKU: A2120-V40-25N-085-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Walter CaptoTM – Adaptor axial – A2120-C6-25L-122-PSKU: A2120-C6-25L-122-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V40-25L-085-PSKU: A2121-V40-25L-085-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V50-25L-100-PSKU: A2121-V50-25L-100-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Walter CaptoTM – Adaptor axial – A2120-C6-25R-122-PSKU: A2120-C6-25R-122-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V40-25R-085-PSKU: A2121-V40-25R-085-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V50-25R-100-PSKU: A2121-V50-25R-100-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Walter CaptoTM – Adaptor radial – A2121-C6-25N-076-PSKU: A2121-C6-25N-076-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Bridă – PK240-SETSKU: PK240-SET237,14 lei fără TVA - 286,94 lei cu TVA
- Arc – FS1469SKU: FS146913,33 lei fără TVA - 16,13 lei cu TVA
- Bridă – PK240SKU: PK240152,03 lei fără TVA - 183,96 lei cu TVA
- Şaibă – AP305-DN11SKU: AP305-DN1156,05 lei fără TVA - 67,82 lei cu TVA
- Şuruburi cu cap – FS1462SKU: FS146230,14 lei fără TVA - 36,47 lei cu TVA
- Şuruburi cu cap – FS1472SKU: FS147278,42 lei fără TVA - 94,89 lei cu TVA
- Ştifturi – RS116SKU: RS11613,33 lei fără TVA - 16,13 lei cu TVA
- Cheie – FS1466SKU: FS146654,39 lei fără TVA - 65,81 lei cu TVA
Descriere

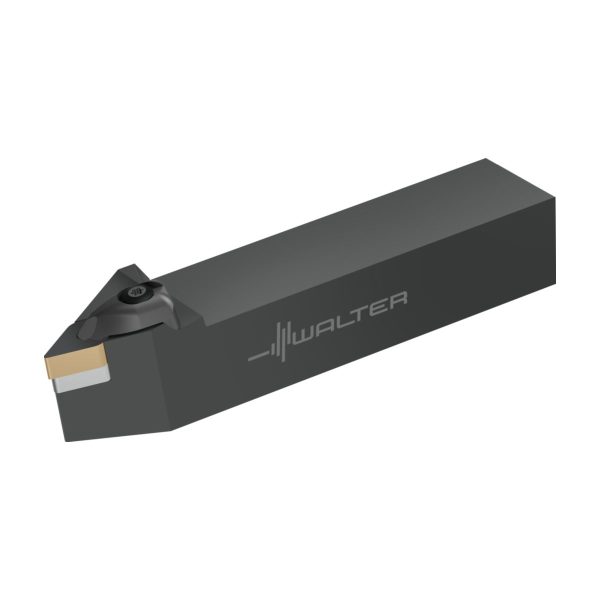

Sculă cu coadă – fixare rigidă DDNN • Walter Turn • metric • Coadă cu secțiune pătrată • κ=62,5° • Neutru • 25x25mm • plăcuță rombică • DN .. 1104 ..
Descriere unealtă
Sculă cu coadă Walter Turn cu strângere rigidă (D)
Stabilitate maximă datorită strângerii tridimensionale
Funcționalitatea este asigurată și în „mediu murdar”, de exemplu, prelucrarea fontei cenușii
Domenii de utilizare
Adecvat pentru aplicații de degroșare și finisare
Prima opțiune în cazul așchierii întrerupte datorită fixării stabile a plăcuței
Prima opțiune în cazul prelucrării materialelor care formează așchii scurte
Avantajele Dvs.
Sunt disponibile bride întărite cu pastile din carbură metalică pentru o durabilitate mărită
Şurubul de strângere poate fi acționat de sus și de jos la utilizarea deasupra capului
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare
Fiabilitate ridicată datorită plăcuțelor amovibile stabile negative în combinație cu strângerea rigidă
Fiabilitate ridicată datorită plăcuțelor amovibile negative stabile

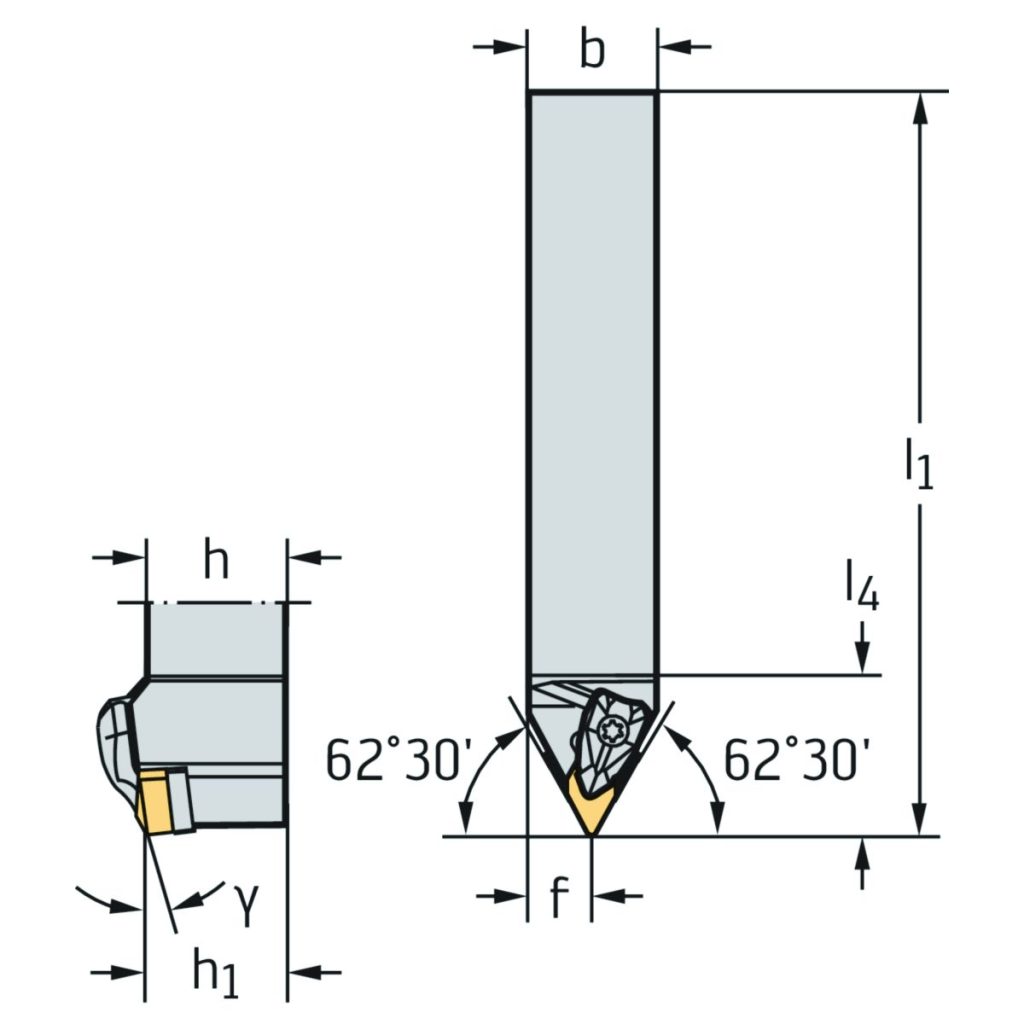

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| b | Lățimea cozii | 25 | mm |
| γ | Unghi de degajare ortogonal | -5 | ° |
| h = h<sub>1</sub> | Înălțimea cozii | 25 | mm |
| λ<sub>s</sub> | Unghi de înclinare | -9 | ° |
| l<sub>1</sub> | Lungimea totală | 150 | mm |
| l<sub>4</sub> | Lungime în consolă | 31,2 | mm |
| Codificare | Codificare sculă | DDNNN2525M11 | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 11 | |
| Tip | Plăcuțe amovibile posibile | DN .. 1104 .. | |
| f | Lățimea funcțională | 13 | mm |
