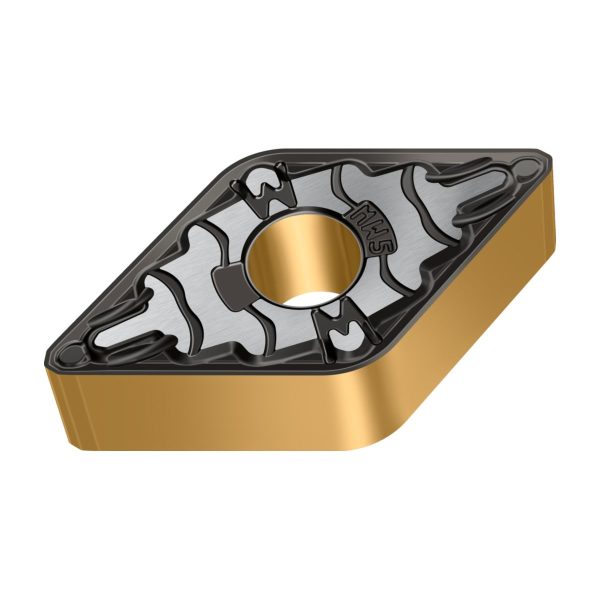

Inserții de strunjire Rombice negative de 55° – DNMG150608-MW5 WPP05G
171,83 lei fără TVA - 207,91 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● |
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
171,83 lei
Preț/set RON
1.718,30 lei
Preț/bucată EUR
32,10 €
Preț/set EUR
321,00 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,185 kg |
|---|---|
| Dimensiuni | 140 × 14 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Unghi de colţ plăcuţă amovibilă | |
| Rază la colț | |
| Lungimea muchiei așchietoare | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Strunjire ISO |
| group_name_7 | Inserții de strunjire Rombice negative de 55° DNMG |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 0 | ° |
A2 | Unghi de așezare normal, muchie principală | 0 | ° |
B1 | Lungimea muchiei așchietoare | 15,504 | mm |
B3 | Cerc înscris | 3 | mm |
BLD | Identificator imagine | 3 | |
C1 | Înălțime muchie așchietoare | 6,35 | mm |
D1 | Rază la colț | 0,8 | mm |
D4 | Unghi de atac muchie principală | 93 | ° |
D7 | Unghi de degajare | 16 | ° |
D75 | Masă (greutate) | 0,018 | kg |
E41 | Varianta de execuție a muchiei așchietoare | E | |
E6 | Spărgător de așchii | ||
F1 | Spărgător de așchii, denumirea producătorului | MW5 | |
F1 | Execuție plăcuță așchietoare | N | |
F2 | Număr de posibilități de utilizare | 2 | |
G1 | Clasă de toleranță | M | |
G4 | Grosimea plăcuței așchietoare | 6,35 | mm |
G5 | Tip de fixare | 2 | |
G6 | Diametru gaură de fixare | 5,16 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WPP05G | |
H5 | Acoperire/suprafață | TiCN+Al2O3+(TiN) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | DNMG150608 | |
J21 | Număr articol | DNMG150608-MW5 WPP05G | |
J22 | Codificare produs | 537 | |
J6 | Codare loc de separare pe partea mașinii | ISO$DN1506082NB$$08 | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 0 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | MW5 | |
CECC | Varianta de execuție a muchiei așchietoare | E | |
CEDC | Cutting edge count | 4 | |
CNC | Corner count | 2 | |
COATING | Acoperire/suprafață | TiCN+Al2O3+(TiN) | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
D1 | Diametru gaură de fixare | 5,16 | mm |
EPSR | Unghi de colț plăcuță amovibilă | ° | ° |
GRADE | Denumire sort de la producător | WPP05G | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | N | |
IC | Cerc înscris | 12,7 | mm |
IFS | Tip de fixare | 2 | |
IIC | Codare loc de separare plăcuță amovibilă | ISO$DN1506082NB$$08 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KRINS | Unghi de atac muchie principală | 93 | ° |
L | Lungimea muchiei așchietoare | 15,504 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 0,8 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 6,35 | mm |
S1 | Grosimea plăcuței așchietoare | 6,35 | mm |
SSC | Insert seat size code | 15 | |
TC | Clasă de toleranță | M | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | DNMG-MW5 | |
WEP | Wiper edge property | 1 | |
WT | Masă (greutate) | 0,018 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Inserții de strunjire Rombice negative de 55° DNMG …-MW5 • Tiger·tec® Gold • WPP05G • r=0,8mm
Domenii de utilizare
Prelucrare medie cu suprafețe de înaltă calitate la avansuri ridicate
Avantajele Dvs.
Suprafețe optime în permanență pe parcursul întregii durabilități
Timp de prelucrare mai scurt prin creșterea avansului la aceeași calitate a suprafeței cu până la 300%
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| a<sub>p</sub> | Adâncime de așchiere | 1.5–4.0 mm | |
| f | Rata de avans | 0.15–0.55 mm | |
| l | Lungimea muchiei așchietoare | 15,5 | mm |
| Codificare | Denumire | DNMG150608-MW5 WPP05G | |
| r | Rază | 0,8 | mm |
