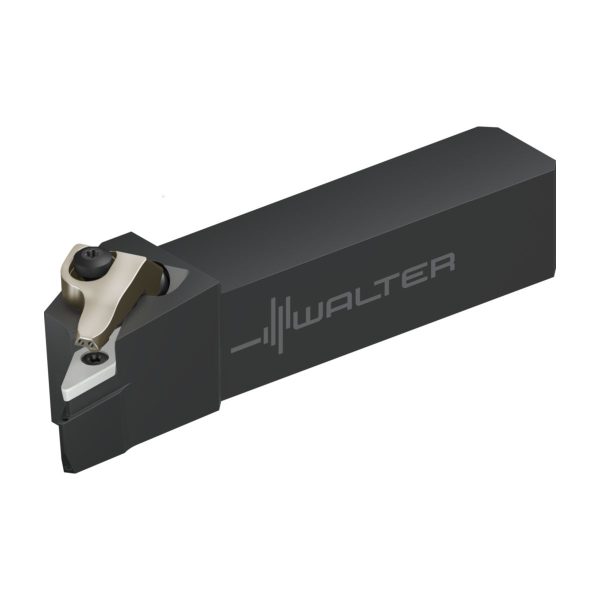

Sculă cu coadă – fixare rigidă - DVJBR2525X16-P - imagine 2
Sculă cu coadă – fixare rigidă - DVJBR2525X16-P - imagine 3

Sculă cu coadă – fixare rigidă – DVJBR2525X16-P

Sculă cu coadă – fixare rigidă DVJBL2525X16-P-DVJBL2525X16-P-0838475912 Sculă cu coadă – fixare rigidă – DVJBL2525X16-P

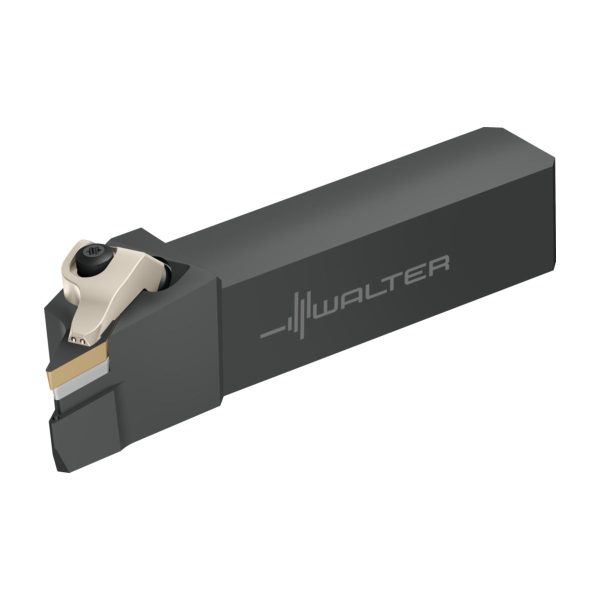

Sculă cu coadă – fixare rigidă DVJBR2020X16-P-DVJBR2020X16-P-0838474912 Sculă cu coadă – fixare rigidă – DVJBR2020X16-P

1.900,32 lei fără TVA - 2.299,39 lei cu TVA

Numărul articolului: 7031672Familie produs: D10PP SKU: DVJBR2525X16-P UPC: 0838476912 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,672 kg
Dimensiuni 140 × 53 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Număr de posibilități de utilizare

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 93°
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare32mm
A2
Lățime funcțională32mm
A3
Lungime funcțională140mm
A4
Înălțime de funcționare140mm
B3
Lungime în consolă140mm
B5
Cantitate rezerve de reascuțire140mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C5
Înălțimea cozii25mm
C5
Lățimea cozii25mm
D7
Masă (greutate)0,62kg
E1
Unghiul de atac93°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă35°
E4
Unghi de degajare ortogonal-2°
E5
Unghi de înclinare-7°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăD
H21
Intrare agent de lubrifiere/răcire3
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolDVJBR2525X16-P
J22
Codificare produs6393
J41
Codare loc de separare plăcuță amovibilăISO$VC1604003******
J42
Codificare plăcuță amovibilăVBMT 16 04 08
J6
Codare loc de separare pe partea mașiniiVKT01A2525$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFA
LPR
Lungime în consolă140mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire140mm
DenumireDescriereValoareUnitate
B
Lățimea cozii25mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire3
CP
Coolant pressure150MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii
FMTMS
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal-2°
H
Înălțimea cozii25mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare25mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac93°
LAMS
Unghi de înclinare-7°
LF
Lungime funcțională140mm
MIID
Codificare plăcuță amovibilăVBMT 16 04 08
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire140mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.44°
SC
Insert shape codeV
SSC
Insert seat size code16
TSYCISO
Identificator imagineDVJBR-ISO-AUSSEN-P
WF
Lățime funcțională32mm
WT
Masă (greutate)0,62kg
XYWD
xyw plane distance-140mm
XZWD
xzw plane distance25mm
YZWD
yzw plane distance-32mm

Descriere

Sculă cu coadă – fixare rigidă DVJB…-P • Walter Turn • metric • Coadă cu secțiune pătrată • κ=93° • Dreapta • 25x25mm • plăcuță rombică • VB .. 1604 .. • Răcire de precizie

Descriere unealtă

Alimentare directă cu lichid de răcire prin brida de strângere de-a lungul flancului
Strângere rigidă pentru fiabilitate ridicată
Răcirea de precizie aduce lichidul de răcire cât mai aproape și mai plan posibil în zona de așchiere sub așchie
Sculă cu coadă Walter Turn – Strângere rigidă cu răcire de precizie (D. . . -P)

Domenii de utilizare

Prima opțiune în cazul așchierii oțelurilor inoxidabile (ISO M), aliajelor refractare (ISO S) și oțelurilor (ISO P)
Racord flexibil pentru lichidul de răcire: transfer direct al lichidului de răcire sculă cu coadă/adaptor (A2120-P / A2121-P) sau prin setul de furtunuri pentru lichid de răcire cu filet G1/8” (K601)
Utilizabil începând cu o presiune de la 10 bari până la maximum 150 de bari a lichidului de răcire

Avantajele Dvs.

Creșterea durabilității cu 30–150% datorită răcirii optime
Viteze de așchiere și durabilități mai mari datorită răcirii flancurilor
Așchii scurte datorită răcirii de precizie

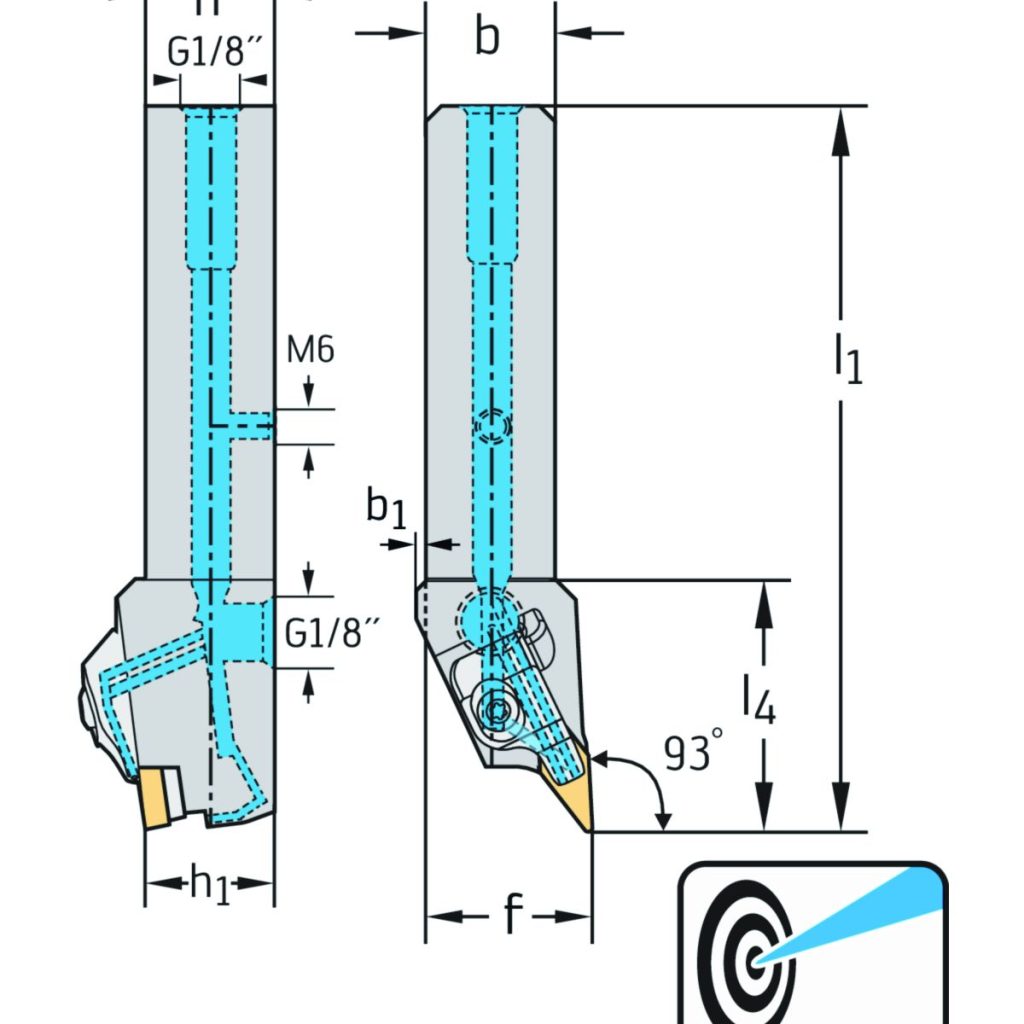

DenumireDescriereValoareUnitate
bLățimea cozii25mm
γUnghi de degajare ortogonal-2°
h = h<sub>1</sub>Înălțimea cozii25mm
b<sub>1</sub>Lățime0mm
λ<sub>s</sub>Unghi de înclinare-7°
l<sub>1</sub>Lungimea totală140mm
l<sub>4</sub>Lungime în consolă48,5mm
CodificareCodificare sculăDVJBR2525X16-P
Dimensiunea scaunului plăciiMărimea locașului plăcuței16
TipPlăcuțe amovibile posibileVB .. 1604 ..
fLățimea funcțională32mm
