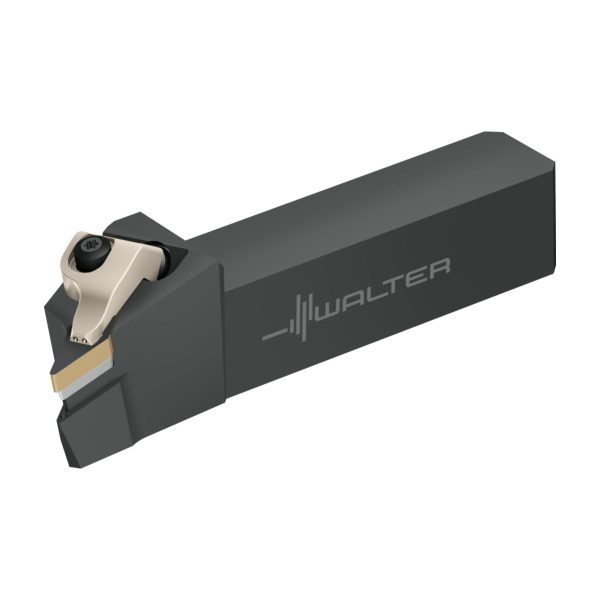

Sculă cu coadă – fixare rigidă DVJNR163D-P-DVJNR163D-P-0838487912

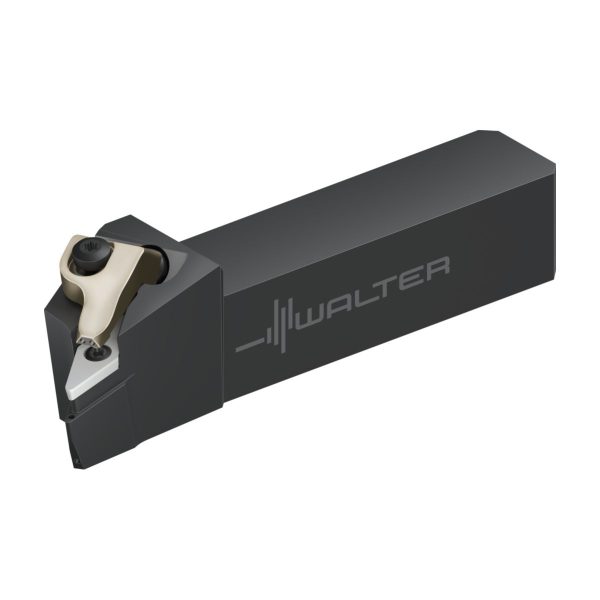

Sculă cu coadă – fixare rigidă - DVJNR123B-P - imagine 2
Sculă cu coadă – fixare rigidă - DVJNR123B-P - imagine 3

Sculă cu coadă – fixare rigidă – DVJNR123B-P

Sculă cu coadă – fixare rigidă DVJNL163D-P-DVJNL163D-P-0838486912 Sculă cu coadă – fixare rigidă – DVJNL163D-P
Sculă cu coadă – fixare rigidă DVJNR163D-P-DVJNR163D-P-0838487912 Sculă cu coadă – fixare rigidă – DVJNR163D-P

1.787,90 lei fără TVA - 2.163,36 lei cu TVA

Numărul articolului: 7031699Familie produs: D10NP SKU: DVJNR123B-P UPC: 0838485912 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,364 kg
Dimensiuni 110 × 49 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Număr de posibilități de utilizare

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 93°
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare25,4mm
A2
Lățime funcțională25,4mm
A3
Lungime funcțională114,2mm
A4
Înălțime de funcționare114,2mm
B3
Lungime în consolă114,2mm
B5
Cantitate rezerve de reascuțire114,2mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C5
Înălțimea cozii19,05mm
C5
Lățimea cozii19,05mm
D7
Masă (greutate)0,24kg
E1
Unghiul de atac93°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă35°
E4
Unghi de degajare ortogonal-4°
E5
Unghi de înclinare-13°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăD
H21
Intrare agent de lubrifiere/răcire3
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolDVJNR123B-P
J22
Codificare produs6392
J41
Codare loc de separare plăcuță amovibilăISO$VN1604002******
J42
Codificare plăcuță amovibilăVNMG 332
J6
Codare loc de separare pe partea mașiniiVKT01B1212$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFA
LPR
Lungime în consolă114,2mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire114,2mm
DenumireDescriereValoareUnitate
B
Lățimea cozii19,05mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire3
CP
Coolant pressure150MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideB
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii
FMTMS
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal-4°
H
Înălțimea cozii19,05mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare19,05mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac93°
LAMS
Unghi de înclinare-13°
LF
Lungime funcțională114,2mm
MIID
Codificare plăcuță amovibilăVNMG 332
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire114,2mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.44°
SC
Insert shape codeV
SSC
Insert seat size code16
TSYCISO
Identificator imagineDVJNR-ISO-AUSSEN-INCH-P
WF
Lățime funcțională25,4mm
WT
Masă (greutate)0,24kg
XYWD
xyw plane distance-114,2mm
XZWD
xzw plane distance19,05mm
YZWD
yzw plane distance-25,4mm

Descriere

Sculă cu coadă – fixare rigidă DVJN…-P • Walter Turn • inch • Coadă cu secțiune pătrată • κ=93° • Dreapta • 19x19mm • plăcuță rombică • VN .. 1604 .. • Răcire de precizie

Descriere unealtă

Alimentare directă cu lichid de răcire prin brida de strângere de-a lungul flancului
Strângere rigidă pentru fiabilitate ridicată
Răcirea de precizie aduce lichidul de răcire cât mai aproape și mai plan posibil în zona de așchiere sub așchie
Sculă cu coadă Walter Turn – Strângere rigidă cu răcire de precizie (D. . . -P)

Domenii de utilizare

Prima opțiune în cazul așchierii oțelurilor inoxidabile (ISO M), aliajelor refractare (ISO S) și oțelurilor (ISO P)
Racord flexibil pentru lichidul de răcire: transfer direct al lichidului de răcire sculă cu coadă/adaptor (A2120-P / A2121-P) sau prin setul de furtunuri pentru lichid de răcire cu filet G1/8” (K601)
Utilizabil începând cu o presiune de la 10 bari până la maximum 150 de bari a lichidului de răcire

Avantajele Dvs.

Creșterea durabilității cu 30–150% datorită răcirii optime
Viteze de așchiere și durabilități mai mari datorită răcirii flancurilor
Așchii scurte datorită răcirii de precizie

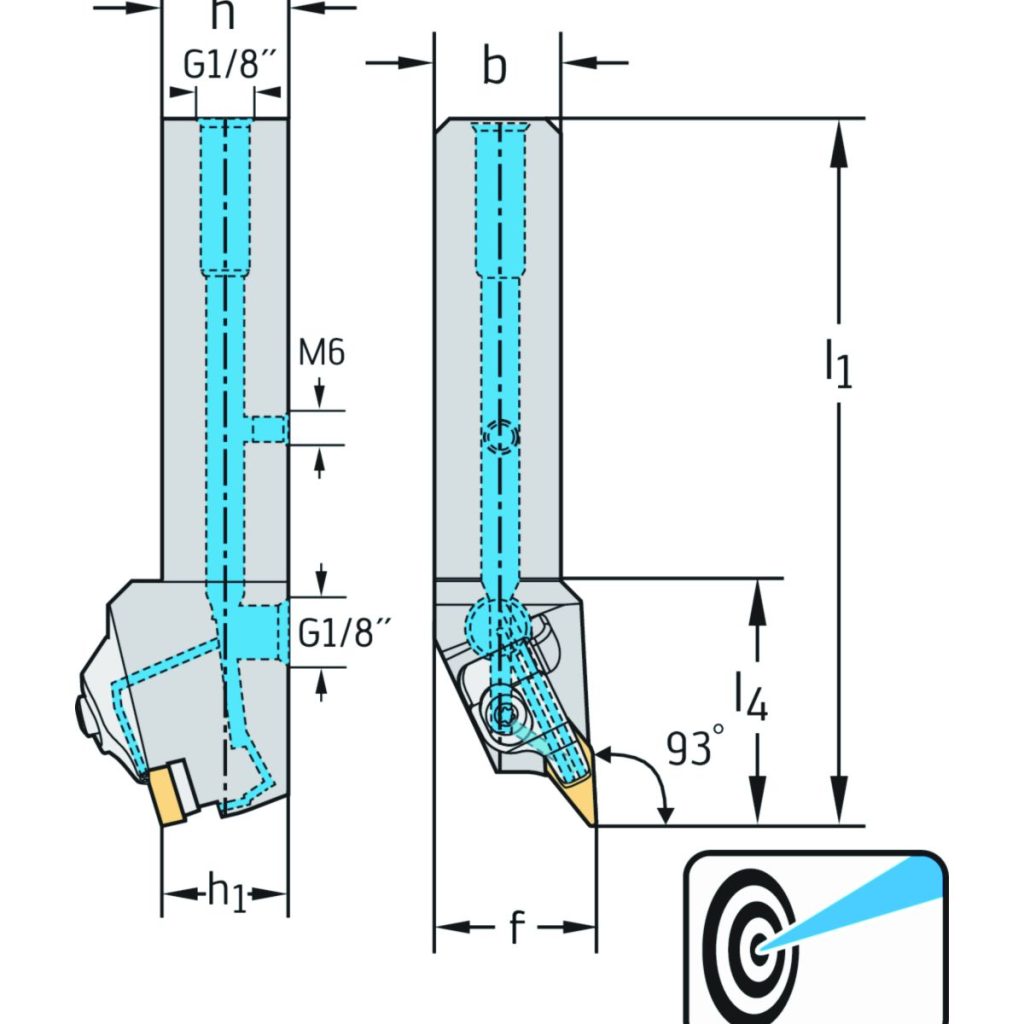

DenumireDescriereValoareUnitate
bLățimea cozii0,75inch
γUnghi de degajare ortogonal-4°
h = h<sub>1</sub>Înălțimea cozii0,75inch
λ<sub>s</sub>Unghi de înclinare-13°
l<sub>1</sub>Lungimea totală4,496inch
l<sub>4</sub>Lungime în consolă1,906inch
CodificareCodificare sculăDVJNR123B-P
Dimensiunea scaunului plăciiMărimea locașului plăcuței16
TipPlăcuțe amovibile posibileVN .. 1604 ..
TipPlăcuțe amovibile posibileVN .. 33 ..
fLățimea funcțională1inch
