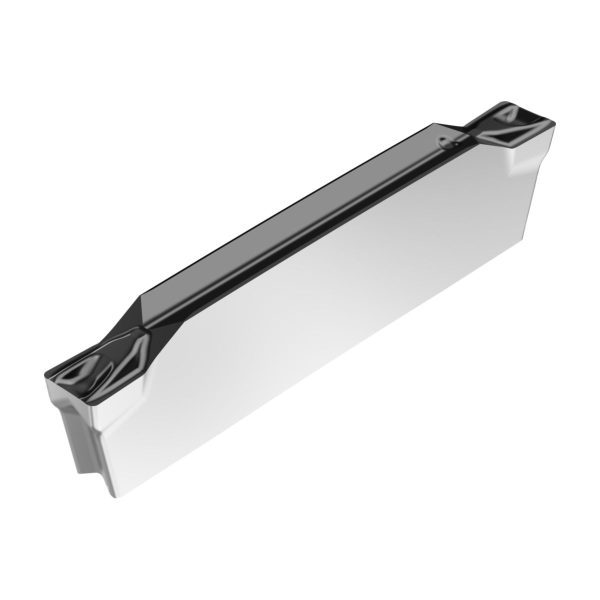

Canelare și strunjire de canelare – plăcuțe amovibile – DX18-2E200N02-UF7 WSM23S

Canelare și strunjire de copiere – plăcuțe amovibile DX18-4E400N20-RF7 WSM23G-DX18-4E400N20-RF7 WSM23G-4063466028977 Canelare și strunjire de canelare – plăcuțe amovibile – DX18-4E425N02-UF8 WSM23G
Canelare și strunjire de canelare – plăcuțe amovibile DX18-4E400N02-UF7 WSM23G-DX18-4E400N02-UF7 WSM23G-4063466028960 Canelare și strunjire de canelare – plăcuțe amovibile – DX18-2E200N02-UF7 WSM33G

172,90 lei fără TVA - 209,21 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 8035919Familie produs: P9DX SKU: DX18-2E200N02-UF7 WSM23S UPC: 0658870939 Categorii: , , , Brand:

Preturile sunt fără TVA

Bucăți/set
10
Preț/bucată RON
172,90 lei
Preț/set RON
1.729,00 lei
Preț/bucată EUR
32,30 €
Preț/set EUR
323,00 €
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,032 kg
Dimensiuni 98 × 11 mm
Domeniu de utilizare

Formă profil

Adâncime profil

17 mm
Rază la colț

Lățimea plăcuței, dimensiune nominală

Tip unealtă

group_name_2

Canelare
group_name_7

Canelare şi strunjire de canelare – plăcuţe amovibile DX
DenumireDescriereValoareUnitate
A1
Formă profil2mm
A2
Lățimea plăcuței, dimensiune nominală2mm
A8
Adâncime profil17mm
BLD
Identificator imagine0,2
C5
Rază la colț dreapta0,2mm
C6
Rază la colț stânga0,2mm
D75
Masă (greutate)0,002kg
E1
Unghi de așezare normal, muchie principală7°
E41
Varianta de execuție a muchiei așchietoareE
E6
Spărgător de așchii1
E7
Execuție plăcuță așchietoareN
E9
Spărgător de așchii, denumirea producătorului
G1
Număr de muchii așchietoare2
G1
Lungime plăcuțe amovibile18mm
G2
Lățimea plăcuței așchietoare1,7mm
G4
Grosimea plăcuței așchietoare4,49mm
G5
Tip de fixare7
G7
Înălțime muchie așchietoare3,69mm
H11
Codificare standard sort, utilizare principală-
H3
Denumire sort de la producătorWSM23S
H5
Acoperire/suprafațăTiAlN+Al2O3+(Al)
H6
Varianta și numărul colțurilor muchiilor așchietoare din dotareS
J1
Standard-
J21
Număr articolDX18-2E200N02-UF7 WSM23S
J22
Codificare produs7682
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiWR$$DX1820007$$EX$$
J8
Procedee de prelucrareDSS
S1
Grosimea plăcuței așchietoare4,49mm
DenumireDescriereValoareUnitate
AN
Unghi de așezare normal, muchie principală7°
APMX
Lungimea muchiei așchietoare, max.1,2mm
CBMD
Spărgător de așchii, denumirea producătoruluiUF7
CDX
Adâncime de așchiere17mm
CECC
Varianta de execuție a muchiei așchietoareE
CEDC
Număr de muchii așchietoare2
CNC
Corner count2
COATING
Acoperire/suprafațăTiAlN+Al2O3+(Al)
CW
Lățimea plăcuței, dimensiune nominalămmmm
DAXN
Diametru axial de canelare, minim0mm
GRADE
Denumire sort de la producătorWSM23S
GRDPRIO
Codificare standard sort, utilizare principală-
HAND
Execuție plăcuță așchietoareN
IIC
Codare loc de separare plăcuță amovibilăWR$$DX1820007$$EX$$
INSL
Lungime plăcuțe amovibile18mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
PFS
Formă profil1
PHI
Phi0°
RE
Rază la colț0,2mm
REL
Rază la colț stânga0,2mm
RER
Rază la colț dreapta0,2mm
RHO
Rho0°
S
Înălțime muchie așchietoare3,69mm
S1
Grosimea plăcuței așchietoare4,49mm
TCE
Varianta și numărul colțurilor muchiilor așchietoare din dotareS
TSYC
Identificator imagineDX-E-N-UF7
WT
Masă (greutate)0,002kg
XYWD
xyw plane distance0mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Canelare și strunjire de canelare – plăcuțe amovibile DX …-UF7 • Neutru • WSM23S • Tiger·tec® Silver • s=2mm • r=0,2mm

DenumireDescriereValoareUnitate
a<sub>p</sub>Adâncime de așchiere0.3–1.2 mm
sLățime de așchiere2mm
fRata de avans0.05–0.22 mm
lLungimea muchiei așchietoare18mm
CodificareDenumireDX18-2E200N02-UF7 WSM23S
rRază0,2mm
S<sub>Tol</sub>Toleranță lățime plăcuță±0.05
l<sub>Tol</sub>Toleranță lungime±0.15
