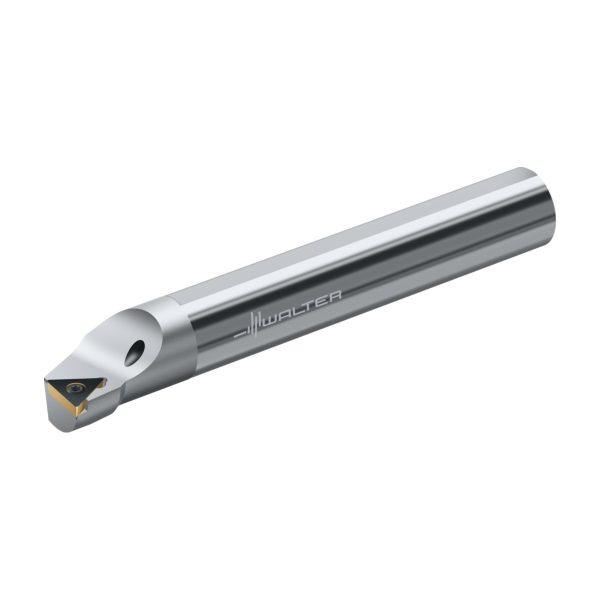

Bară pentru strunjire interioară – fixare cu șuruburi – E10R-STFCR2
3.270,68 lei fără TVA - 3.957,52 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,490 kg |
|---|---|
| Dimensiuni | 208 × 30 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 10,312 | mm |
A2 | Lățime funcțională | 10,312 | mm |
A3 | Lungime funcțională | 203,2 | mm |
A4 | Înălțime de funcționare | 19,6 | mm |
A6 | Diametrul minim al găurii | 19,6 | mm |
B3 | Lungime în consolă | 203,2 | mm |
B5 | Cantitate rezerve de reascuțire | 203,2 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 22 | |
C14 | Variantă de adaptor, pe partea mașinii | 3 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 625 | |
C3 | Diametru de prindere, pe partea mașinii | 15,875 | mm |
C4 | Înălțimea cozii | 15,48 | mm |
D7 | Masă (greutate) | 0,48 | kg |
E1 | Unghiul de atac | 91 | ° |
E2 | Tipul de unghi de atac | B | |
E3 | Unghi de colț plăcuță amovibilă | 60 | ° |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | -6 | ° |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | S | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
J1 | Standard | - | |
J21 | Număr articol | E10R-STFCR2 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$TC1102003****04 | |
J42 | Codificare plăcuță amovibilă | TCMT 2(1.5)0 RE=0 | |
J6 | Codare loc de separare pe partea mașinii | ZYL22R6250$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DDI | |
LPR | Lungime în consolă | 203,2 | mm |
NSM | Număr standard caracteristică | DIN4000-90 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
CCMS | Codare loc de separare pe partea mașinii | ZYL22R6250$$$$ | |
CUB | Connection unit basis | N | |
CUBPMS | Connection unit base precision machine side | R | |
CW | Lungimea muchiei așchietoare | 11 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 625 | |
FMT | Form type machine side | EXT | |
H | Înălțimea cozii | 15,48 | mm |
IIC | Codare loc de separare plăcuță amovibilă | ||
MIID | Codificare plăcuță amovibilă | TCMT 2(1.5)0 RE=0 | |
SSC | Insert seat size code | 11 |
Inserții de strunjire Triunghiulare pozitive de 60° – TCMW110204-RK6 WKK20SSKU: TCMW110204-RK6 WKK20S72,10 lei fără TVA - 87,24 lei cu TVA- Inserții de strunjire Triunghiulare pozitive de 60° – TCMW110204-RK6 WKK10SSKU: TCMW110204-RK6 WKK10S72,10 lei fără TVA - 87,24 lei cu TVA
- Inserții de strunjire PCD – triunghiulare pozitive de 60° – TCGW110204FS-1 WDN10SKU: TCGW110204FS-1 WDN10463,03 lei fără TVA - 560,27 lei cu TVA
- Inserții de strunjire PCD – triunghiulare pozitive de 60° – TCGW110204FS-9 WDN10SKU: TCGW110204FS-9 WDN10738,71 lei fără TVA - 893,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110204ML-FX4 WEP01CSKU: TCGT110204ML-FX4 WEP01C115,04 lei fără TVA - 139,20 lei cu TVA
- Inserții de strunjire PCD – triunghiulare pozitive de 60° – TCGW110202FS-1 WDN10SKU: TCGW110202FS-1 WDN10463,03 lei fără TVA - 560,27 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110204-MK4 WKK20SSKU: TCGT110204-MK4 WKK20S134,36 lei fără TVA - 162,58 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110201-PF2 WXN10SKU: TCGT110201-PF2 WXN10123,98 lei fără TVA - 150,02 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110204MR-FX4 WEP01CSKU: TCGT110204MR-FX4 WEP01C115,04 lei fără TVA - 139,20 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110204-MP4 WPP10GSKU: TCGT110204-MP4 WPP10G138,11 lei fără TVA - 167,11 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110204-MP4 WPP20GSKU: TCGT110204-MP4 WPP20G138,11 lei fără TVA - 167,11 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110204-FN2 WN10SKU: TCGT110204-FN2 WN10101,60 lei fără TVA - 122,94 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110202-FN2 WNN10SKU: TCGT110202-FN2 WNN10123,98 lei fără TVA - 150,02 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110204-FN2 WNN10SKU: TCGT110204-FN2 WNN10123,98 lei fără TVA - 150,02 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110202-MN2 WN10SKU: TCGT110202-MN2 WN10101,60 lei fără TVA - 122,94 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110204-MN2 WN10SKU: TCGT110204-MN2 WN10101,60 lei fără TVA - 122,94 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110204-MM4 WSM20SSKU: TCGT110204-MM4 WSM20S134,36 lei fără TVA - 162,58 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110202-MN2 WNN10SKU: TCGT110202-MN2 WNN10123,98 lei fără TVA - 150,02 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110201-MN2 WNN10SKU: TCGT110201-MN2 WNN10123,98 lei fără TVA - 150,02 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110204-MN2 WNN10SKU: TCGT110204-MN2 WNN10123,98 lei fără TVA - 150,02 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110204-MM4 WSM01SKU: TCGT110204-MM4 WSM01138,11 lei fără TVA - 167,11 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110202-FM2 WSM20SSKU: TCGT110202-FM2 WSM20S134,36 lei fără TVA - 162,58 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110204-FM2 WSM20SSKU: TCGT110204-FM2 WSM20S134,36 lei fără TVA - 162,58 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110201-FM2 WSM20SSKU: TCGT110201-FM2 WSM20S134,36 lei fără TVA - 162,58 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110202-FM2 WSM01SKU: TCGT110202-FM2 WSM01138,11 lei fără TVA - 167,11 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110204-FM2 WSM01SKU: TCGT110204-FM2 WSM01138,11 lei fără TVA - 167,11 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-PS5 WAM30SKU: TCMT110204-PS5 WAM3082,12 lei fără TVA - 99,37 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110202M-FP2 WEP10CSKU: TCGT110202M-FP2 WEP10C104,65 lei fără TVA - 126,63 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT110204M-FP2 WEP10CSKU: TCGT110204M-FP2 WEP10C104,65 lei fără TVA - 126,63 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FW4 WPP10GSKU: TCMT110204-FW4 WPP10G97,64 lei fără TVA - 118,14 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FW4 WPP20GSKU: TCMT110204-FW4 WPP20G97,64 lei fără TVA - 118,14 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FW4 WSM20SSKU: TCMT110204-FW4 WSM20S92,07 lei fără TVA - 111,40 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-MP6 WPP20GSKU: TCMT110204-MP6 WPP20G82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-MP6 WPP10GSKU: TCMT110204-MP6 WPP10G82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-RP4 WPP30GSKU: TCMT110204-RP4 WPP30G82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-RP4 WPP20GSKU: TCMT110204-RP4 WPP20G82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-RP4 WPP10GSKU: TCMT110204-RP4 WPP10G82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-MK4 WKK10SSKU: TCMT110204-MK4 WKK10S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-MK4 WKK20SSKU: TCMT110204-MK4 WKK20S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-RK4 WKK10SSKU: TCMT110204-RK4 WKK10S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-RK4 WKK20SSKU: TCMT110204-RK4 WKK20S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FP6 WPP20GSKU: TCMT110204-FP6 WPP20G82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FK6 WKK20SSKU: TCMT110204-FK6 WKK20S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FK6 WKK10SSKU: TCMT110204-FK6 WKK10S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-MM4 WSM20SSKU: TCMT110204-MM4 WSM20S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FM4 WMP20SSKU: TCMT110204-FM4 WMP20S82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FM4 WSM10SSKU: TCMT110204-FM4 WSM10S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FM4 WSM20SSKU: TCMT110204-FM4 WSM20S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FM4 WSM30SSKU: TCMT110204-FM4 WSM30S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110202-FM4 WSM20SSKU: TCMT110202-FM4 WSM20S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110202-FM4 WSM30SSKU: TCMT110202-FM4 WSM30S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110202-FM4 WSM10SSKU: TCMT110202-FM4 WSM10S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-RM4 WSM30SSKU: TCMT110204-RM4 WSM30S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-RM4 WMP20SSKU: TCMT110204-RM4 WMP20S82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-RM4 WSM10SSKU: TCMT110204-RM4 WSM10S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-RM4 WSM20SSKU: TCMT110204-RM4 WSM20S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-MP4 WPP20GSKU: TCMT110204-MP4 WPP20G82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-MP4 WPP10GSKU: TCMT110204-MP4 WPP10G82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FM6 WSM30SSKU: TCMT110204-FM6 WSM30S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FM6 WSM20SSKU: TCMT110204-FM6 WSM20S80,03 lei fără TVA - 96,84 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FP4 WKP01GSKU: TCMT110204-FP4 WKP01G82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FP4 WPP10GSKU: TCMT110204-FP4 WPP10G82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110202-FP4 WPP10GSKU: TCMT110202-FP4 WPP10G82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110202-FP4 WPP20GSKU: TCMT110202-FP4 WPP20G82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FP4 WPP20GSKU: TCMT110204-FP4 WPP20G82,38 lei fără TVA - 99,68 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT110204-FP4 WEP10CSKU: TCMT110204-FP4 WEP10C62,42 lei fără TVA - 75,53 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW110204TM-3 WBH20CSKU: TCGW110204TM-3 WBH20C637,01 lei fără TVA - 770,78 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW110204TS-3 WBK20SKU: TCGW110204TS-3 WBK20578,12 lei fără TVA - 699,53 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW110202TS-3 WBK20SKU: TCGW110202TS-3 WBK20578,12 lei fără TVA - 699,53 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW110204TM-3 WBH20SKU: TCGW110204TM-3 WBH20578,12 lei fără TVA - 699,53 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW110204TM-3 WBH10SKU: TCGW110204TM-3 WBH10578,12 lei fără TVA - 699,53 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW110204TM-3 WBH30SKU: TCGW110204TM-3 WBH30578,12 lei fără TVA - 699,53 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW110204TM-3 WBH10CSKU: TCGW110204TM-3 WBH10C637,01 lei fără TVA - 770,78 lei cu TVA
- Şuruburi cu cap – FS2061SKU: FS206127,14 lei fără TVA - 32,84 lei cu TVA
- Cheie – FS1490SKU: FS149040,15 lei fără TVA - 48,58 lei cu TVA
Descriere
Bară pentru strunjire interioară – fixare cu șuruburi E…-STFC • Walter Turn • inch • Coadă cilindrică cu suprafață de strângere • Dreapta • 16mm • plăcuță triunghiulară • TC .. 1102 ..
Descriere unealtă
Răcire pe interior pentru toate sculele
Bară de strunjire Walter Turn cu strângere cu șurub (S)
Pentru plăcuțe amovibile cu formă de bază pozitivă
Domenii de utilizare
Utilizare în cazul presiunilor de așchiere reduse/lungimilor mari în consolă
Prelucrarea diametrelor de găurire mici
Avantajele Dvs.
Evacuare liberă a așchiilor din gaura de răcire
Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare

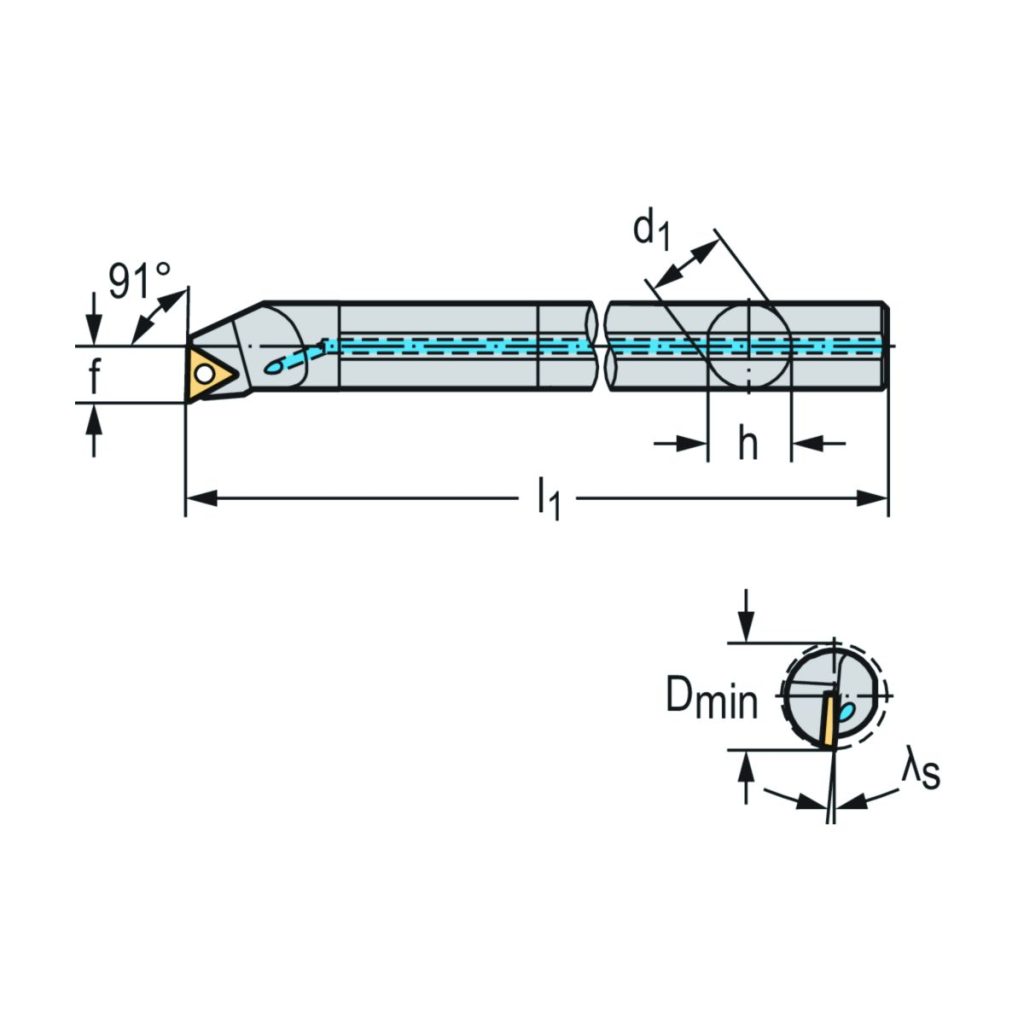

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 0,625 | inch |
| D<sub>min</sub> | Diametrul minim | 0,772 | inch |
| γ | Unghi de degajare ortogonal | 0 | ° |
| h | Înălțimea cozii | 0,609 | inch |
| λ<sub>s</sub> | Unghi de înclinare | -6 | ° |
| l<sub>1</sub> | Lungimea funcțională | 8 | inch |
| Codificare | Codificare sculă | E10R-STFCR2 | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 11 | |
| Tip | Plăcuțe amovibile posibile | TC .. 1102 .. | |
| Tip | Plăcuțe amovibile posibile | TC .. 2(1.5) .. | |
| f | Lățimea funcțională | 0,406 | inch |
