Informații suplimentare
| Greutate | 0,016 kg |
|---|---|
| Dimensiuni | 93 × 26 mm |
| Domeniu de utilizare | |
| Lungimea muchiei aşchietoare | |
| Lungime funcţională | |
| Tip unealtă | |
| group_name_2 | Lărgire şi lărgire de precizie |
| group_name_7 | cu bară de alezat |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 4,4 | mm |
A2 | Lățime funcțională | 4,4 | mm |
A3 | Lungime funcțională | 18 | mm |
A4 | Înălțime de funcționare | 8,8 | mm |
A6 | Diametrul minim al găurii | 8,8 | mm |
B3 | Lungime în consolă | 18 | mm |
B5 | Cantitate rezerve de reascuțire | 18 | mm |
BLD | Identificator imagine | 1 | |
D7 | Masă (greutate) | 0,016 | kg |
E1 | Unghiul de atac | 93 | ° |
E3 | Unghi de colț plăcuță amovibilă | 60 | ° |
E4 | Unghi de degajare ortogonal | ° | ° |
F1 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | R | |
F5 | Tip de fixare plăcuță amovibilă | S | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J1 | Standard | - | |
J21 | Număr articol | EB305.TC06 | |
J22 | Codificare produs | 7363 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$TC06T1003****04 | |
J42 | Codificare plăcuță amovibilă | TCMT 06 T1 00 RE=0 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | BAB | |
LPR | Lungime în consolă | 18 | mm |
NSM | Număr standard caracteristică | DIN4000-90 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 0,016 | kg |
Şuruburi cu cap – FS2148SKU: FS214846,04 lei fără TVA - 55,71 lei cu TVA
Descriere

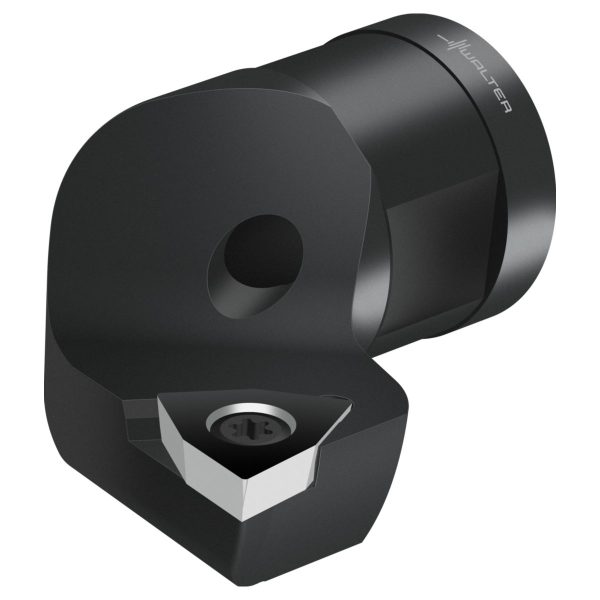

Suport al plăcuței EB100 • Dc min=8,8mm • TC .. 06T1 ..
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| D<sub>c min</sub> | Diametrul minim de tăiere | 8,8 | mm |

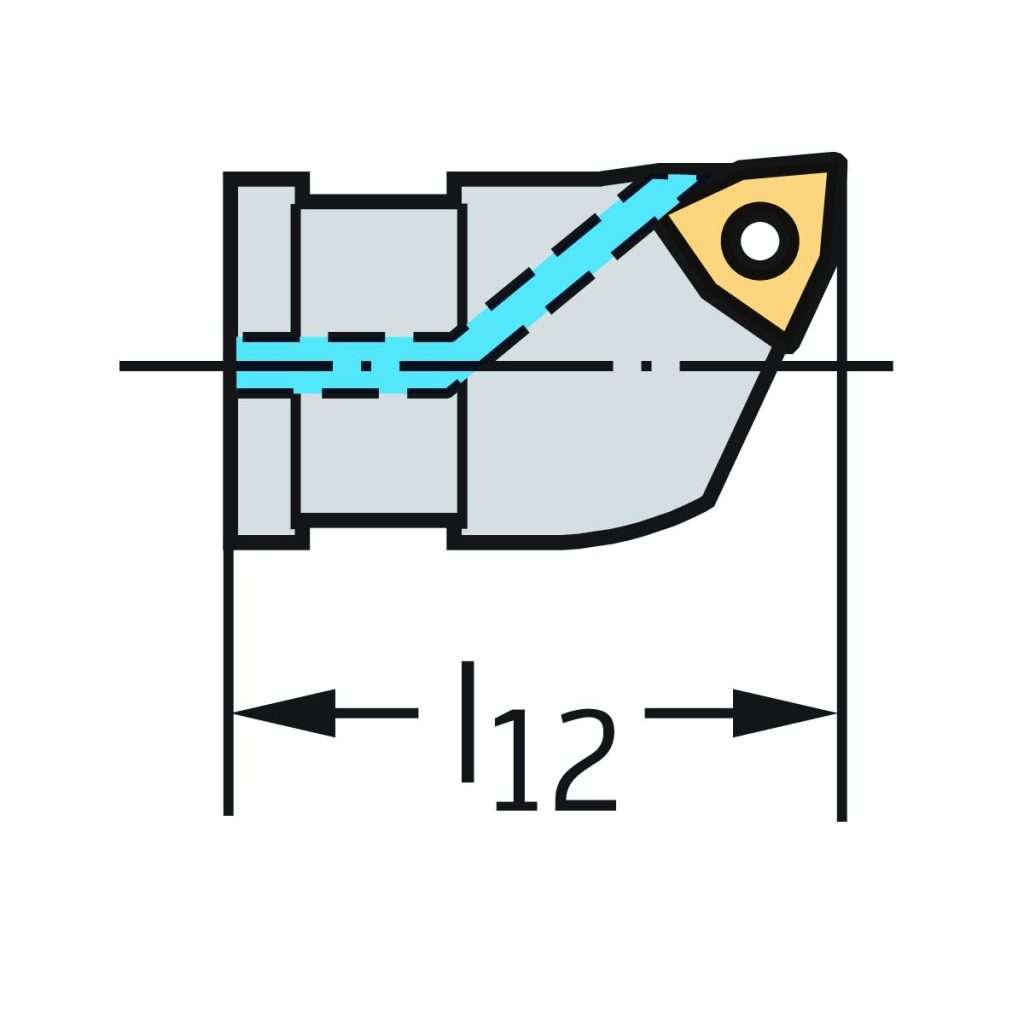

| l<sub>12</sub> | Lungimea funcțională | 18 | mm |
| l<sub>1</sub> | Lungimea totală | 18 | mm |
| l<sub>5</sub> | Lungimea de prindere | 0 | |
| L<sub>c</sub> | Lungimea muchiei așchietoare | 18 | mm |
| Codificare | Codificare sculă | EB305.TC06 | |
| Tip | Plăcuțe amovibile posibile | TC .. 06T1 .. | |
| f | Lățimea funcțională | 4,4 | mm |
