Informații suplimentare
| Greutate | 0,039 kg |
|---|---|
| Dimensiuni | 98 × 26 mm |
| Domeniu de utilizare | |
| Lăţime funcţională | |
| Înălțime de funcționare | |
| Tip unealtă | |
| group_name_2 | Lărgire şi lărgire de precizie |
| group_name_7 | Componente individuale pentru B4035, seturile 2 şi 3 inch |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Lățime funcțională | 50,7 | mm |
A3 | Lungime funcțională | 50,7 | mm |
A4 | Înălțime de funcționare | 0 | mm |
A6 | Diametrul minim al găurii | 20 | mm |
B3 | Lungime în consolă | 20 | mm |
B5 | Cantitate rezerve de reascuțire | 50,7 | mm |
BLD | Identificator imagine | 1 | |
D7 | Masă (greutate) | 0,031 | kg |
E2 | Tipul de unghi de atac | B | |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | ||
H22 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 1 | |
J1 | Standard | - | |
J21 | Număr articol | EB607.WXP15 | |
J3 | Siglă companie | W | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | BAB | |
LPR | Lungime în consolă | 20 | mm |
NSM | Număr standard caracteristică | DIN4000-90 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CXSC | Ieșire agent de lubrifiere/răcire | 1 | |
HAND | Sensul de așchiere | R | |
HF | Înălțime de funcționare | 0 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 50,7 | mm |
LPR | Lungime în consolă | 20 | mm |
OAL | Cantitate rezerve de reascuțire | mm | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
TSYC | Identificator imagine | 1 | |
WF | Lățime funcțională | 2,9 | mm |
WT | Masă (greutate) | 0,031 | kg |
XYWD | xyw plane distance | -50,7 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | -2,9 | mm |
Descriere

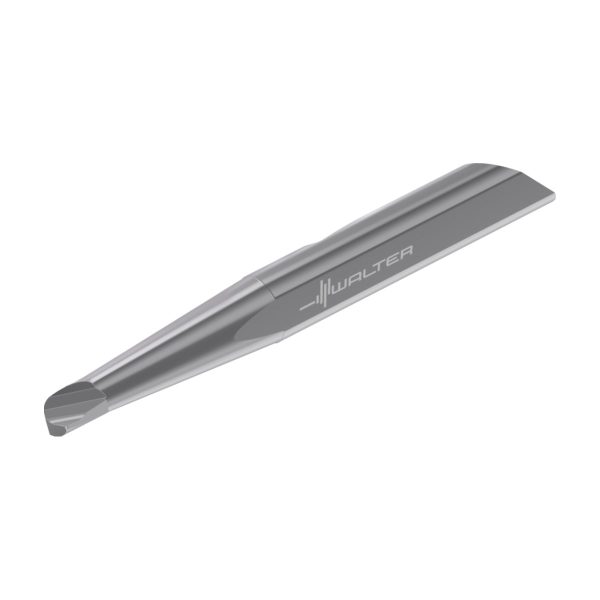

Bară de alezat EB100 • minimum bore diameter 6mm

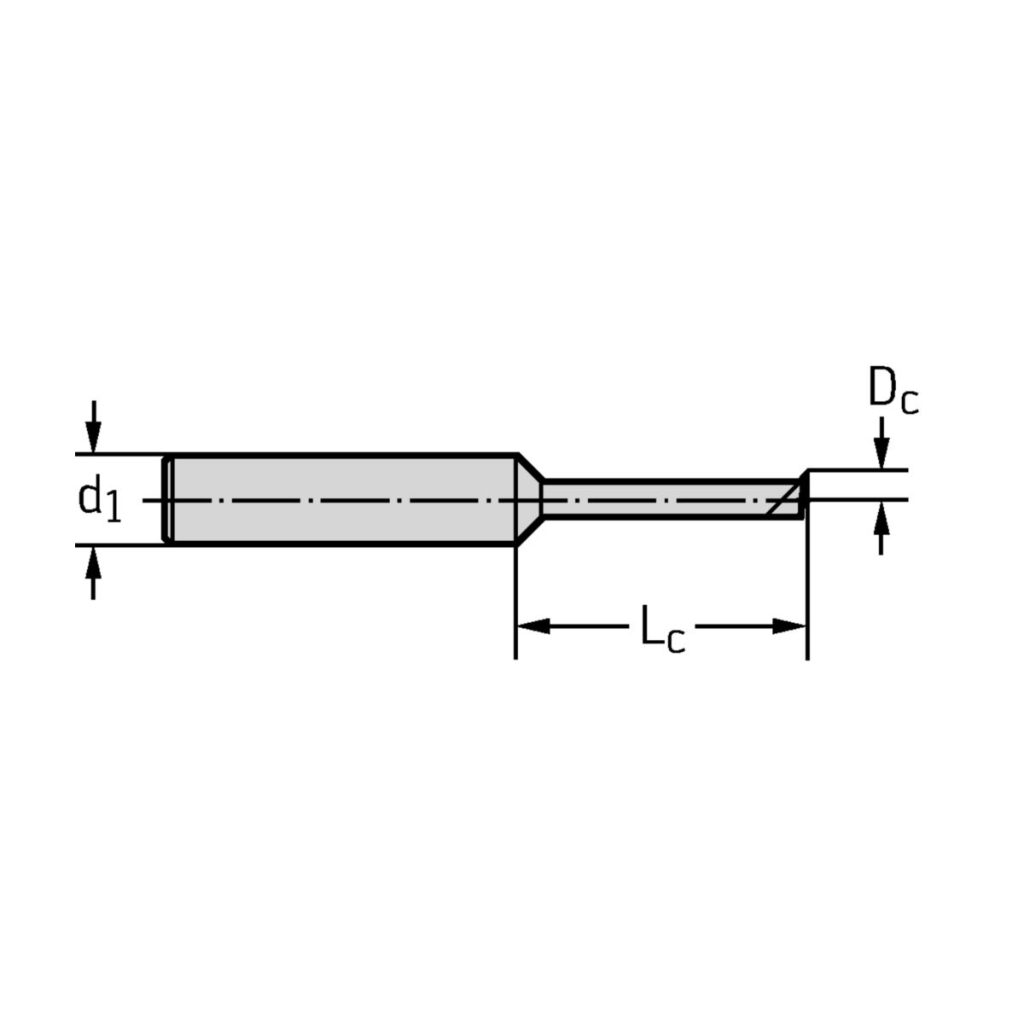

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| D<sub>c min</sub> | Diametrul minim de tăiere | 6 | mm |
| l<sub>1</sub> | Lungimea totală | 51 | mm |
| l<sub>5</sub> | Lungimea de prindere | 30.7 | |
| L<sub>c</sub> | Lungimea muchiei așchietoare | 20 | mm |
| Codificare | Codificare sculă | EB607.WXP15 | |
| f | Lățimea funcțională | 2,9 | mm |
