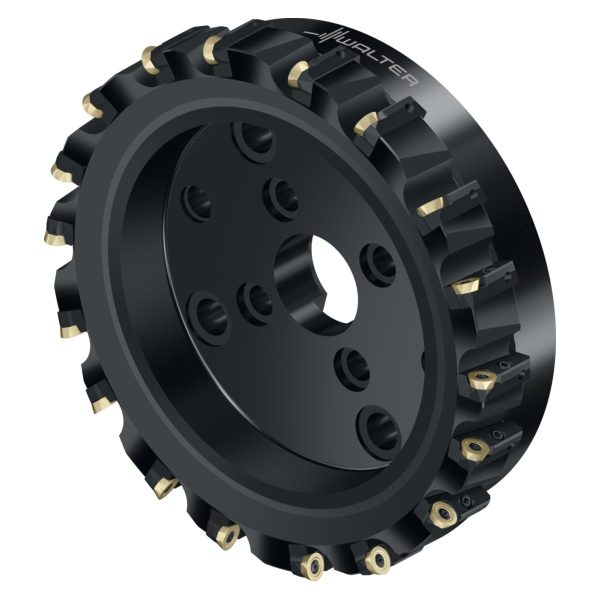

Freze de copiere cu plăcuțe rotunde F2010.UB.305.Z18.06R771M-F2010.UB.305.Z18.06R771M-4063465943295
Freze de copiere cu plăcuțe rotunde F2010.UB.305.Z18.06R771M-F2010.UB.305.Z18.06R771M-4063465943295

Freze de copiere cu plăcuțe rotunde – F2010.B.315.Z14.06.R771M

Freze de copiere cu plăcuțe rotunde F2010.UB.254.Z12.06R771M-F2010.UB.254.Z12.06R771M-4063465943271 Freze de copiere cu plăcuțe rotunde – F2010.B.250.Z16.06.R771M
Freze de copiere cu plăcuțe rotunde F2010.UB.305.Z18.06R771M-F2010.UB.305.Z18.06R771M-4063465943295 Freze de copiere cu plăcuțe rotunde – F2010.B.315.Z18.06.R771M

19.506,33 lei fără TVA - 23.602,66 lei cu TVA

PMKNSHO
●●●●●●●●●●●●●
Numărul articolului: 8549961Familie produs: F2010 SKU: F2010.B.315.Z14.06.R771M EAN: 4063465943202 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,000 kg
Domeniu de utilizare

Aplicație principală

, , , ,

Diametrul corpului

Lungime funcțională

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F2010-FR771M (RO.X1204M08)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)318mm
A2
Diametru muchie așchietoare 2318mm
A3
Diametrul corpului309,8mm
A4
Diametrul butucului0mm
A5
Diametru de teșire, gaură de montaj0mm
B2
Adâncime de așchiere6mm
B5
Cantitate rezerve de reascuțire82mm
B71
Lungime funcțională82mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSPK
C12
Formă adaptor, pe partea mașinii5
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii3
C2
Mărime adaptor, pe partea mașinii600
C3
Diametru de prindere, pe partea mașinii60mm
D4
Ajustabilitate0
D6
Turație, maximă33001/min
D7
Masă (greutate)35kg
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0,1°
E5
Adâncimea de plonjare, max.1,1mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință14
F22
Număr de muchii așchietoare active, pe partea frontală14
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level14
G13
Număr de plăcuțe amovibile poziția A14
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
StandardISO6462
J11
Număr standard sub formă de litereC
J21
Număr articolF2010.B.315.Z14.06.R771M
J22
Codificare produs5112
J3
Siglă companieW
J41
Siglă companieWR$$RO1204M03*B*8M0
J6
Codare loc de separare pe partea mașiniiSPK05G6000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFFO
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.6mm
BD
Diametrul corpului309,8mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSPK05G6000$$$$
CICT
Cutting item count14
CICT (F)
Număr de plăcuțe amovibile poziția A14
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere13mm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii600
DBC
Număr diametrul cercului de fugă gaură1,778E+16
DC
Diametru muchie așchietoare 1 (diametru nominal)306mm
DCX
Diametru muchie așchietoare 2318mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază82mm
LF
Lungime funcțională82mm
NOI
Număr de posibilități de utilizare600
OAL
Cantitate rezerve de reascuțire82mm
OHX
Lungime în consolă82mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0,1°
RPMX
Turație, maximă33001/min
SC
Insert shape codeR
TSYC
Identificator imagineF2010-B4-RO.X1204M08
ULDR
Usable length diameter ratio0,17
WT
Masă (greutate)35kg
XYWD
xyw plane distance-82mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală14
ZEFP
Număr de muchii așchietoare active, pe circumferință14

Descriere

Freze de copiere cu plăcuțe rotunde F2010 • antrenare transversală cu gaură cilindrică DIN 138 • metric • RO .. 1204 .. • Dc=306mm • Z=14

Descriere unealtă

Casete interschimbabile
Interfață cu alezaj
Bătaie axială reglabilă

Domenii de utilizare

Frezare cilindro-frontală, frontală sau High-Feed
Materiale din oțel, fontă, oțeluri inoxidabile, materiale greu prelucrabile, precum și aluminiu și metale neferoase
Domenii de utilizare: Industria auto, industria aeronautică și aerospațială, industria constructoare de mașini etc.

Avantajele Dvs.

Volum mare de material așchiat îndepărtat, chiar și pe mașini cu putere redusă, datorită așchierii line pozitive
Calitate înaltă a suprafeței la finisare datorită bătăii axiale reglabile
Flexibilitate înaltă datorită casetelor interschimbabile și gamei vaste de diametre

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare6mm
D<sub>c</sub>Diametrul muchiei așchietoare306mm
d<sub>1</sub>Diametrul de îmbinare60mm
D<sub>a</sub>Diametrul maxim de tăiere318mm
l<sub>4</sub>Lungimea funcțională82mm
CodificareCodificare sculăF2010.B.315.Z14.06.R771M
TipPlăcuțe amovibile posibileRO . X1204M8
GreutateGreutatea35kg
ZNumărul de dinți14
Nr. PlăcuțeNumărul de plăcuțe amovibile14
