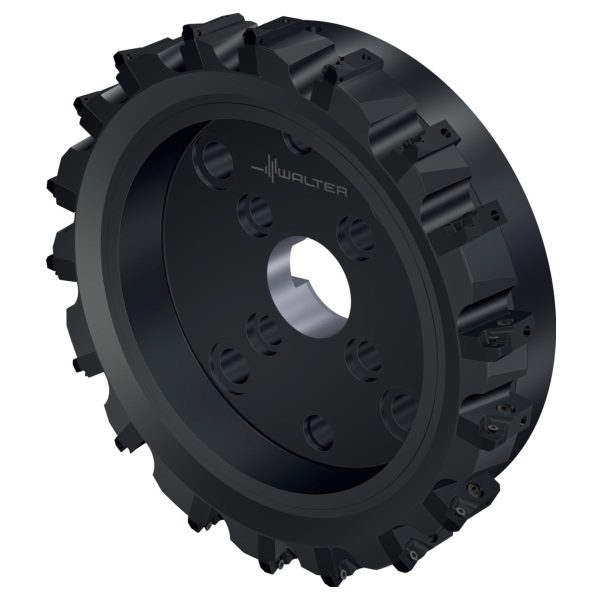

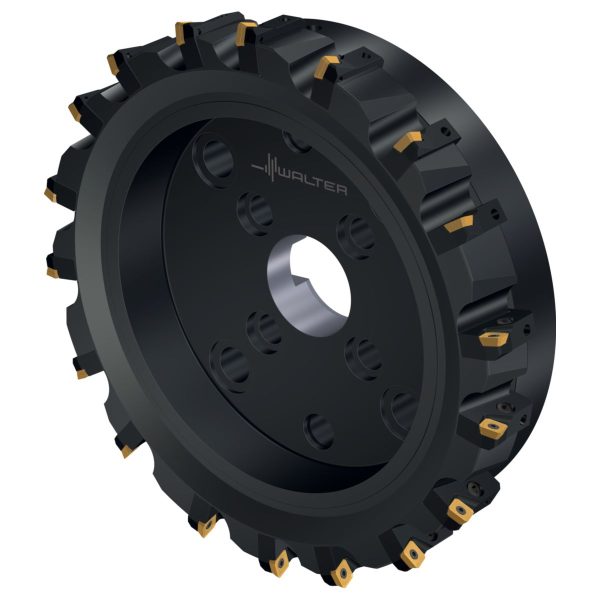

Freze High-Feed – F2010.B.315.Z18.08.R755M

Freze frontale F2010.B.250.Z16.09.R500M-F2010.B.250.Z16.09.R500M-0333798725 Freze High-Feed – F2010.B.315.Z14.08.R755M
Freze frontale F2010.B.250.Z16.09.R500M-F2010.B.250.Z16.09.R500M-0333798725 Freze High-Feed – F2010.B.315.Z18.02.R729M

22.552,19 lei fără TVA - 27.288,15 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 6835829Familie produs: F2010 SKU: F2010.B.315.Z18.08.R755M UPC: 0796747725 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 26,200 kg
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime corp de bază

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F2010 cu casetă FR755M pentru tipul de plăcuţă SD..1204
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)328mm
A2
Diametru muchie așchietoare 2328mm
A3
Diametrul corpului309,8mm
A4
Diametrul butucului0mm
A5
Diametru de teșire, gaură de montaj0mm
B2
Adâncime de așchiere2mm
B5
Cantitate rezerve de reascuțire80mm
B71
Lungime funcțională80mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSPK
C12
Formă adaptor, pe partea mașinii5
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii3
C2
Mărime adaptor, pe partea mașinii600
C3
Diametru de prindere, pe partea mașinii60mm
D4
Ajustabilitate0
D6
Turație, maximă33501/min
D7
Masă (greutate)26,2kg
E1
Unghiul de atac15°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.1,3mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință18
F22
Număr de muchii așchietoare active, pe partea frontală18
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level18
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF2010.B.315.Z18.08.R755M
J22
Codificare produs5163
J3
Siglă companieW
J41
Siglă companieWR$$SD1204**3R*ZD**
J6
Codare loc de separare pe partea mașiniiSPK05G6000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.2mm
BD
Diametrul corpului309,8mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSPK05G6000$$$$
CICT
Cutting item count18
CICT (F)
Număr de plăcuțe amovibile poziția A18
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere11,4mm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii600
DBC
Număr diametrul cercului de fugă gaură1,778E+16
DC
Diametru muchie așchietoare 1 (diametru nominal)304,93mm
DCX
Diametru muchie așchietoare 2328mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac15°
LB
Lungime corp de bază80mm
LF
Lungime funcțională80mm
NOI
Număr de posibilități de utilizare480
OAL
Cantitate rezerve de reascuțire80mm
OHX
Lungime în consolă80mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă33501/min
SC
Insert shape codeS
TSYC
Identificator imagineF2010-B4-SD12-15(M4)
ULDR
Usable length diameter ratio0,59
WT
Masă (greutate)26,2kg
XYWD
xyw plane distance-80mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală18
ZEFP
Număr de muchii așchietoare active, pe circumferință18

Descriere

Freze High-Feed F2010 • antrenare transversală cu gaură cilindrică DIN 138 • κ=15° • metric • SD .. 1204 .. • Dc=305mm • Z=18

Descriere unealtă

Casete interschimbabile
Interfață cu alezaj
Bătaie axială reglabilă

Domenii de utilizare

Frezare cilindro-frontală, frontală sau High-Feed
Materiale din oțel, fontă, oțeluri inoxidabile, materiale greu prelucrabile, precum și aluminiu și metale neferoase
Domenii de utilizare: Industria auto, industria aeronautică și aerospațială, industria constructoare de mașini etc.

Avantajele Dvs.

Volum mare de material așchiat îndepărtat, chiar și pe mașini cu putere redusă, datorită așchierii line pozitive
Calitate înaltă a suprafeței la finisare datorită bătăii axiale reglabile
Flexibilitate înaltă datorită casetelor interschimbabile și gamei vaste de diametre

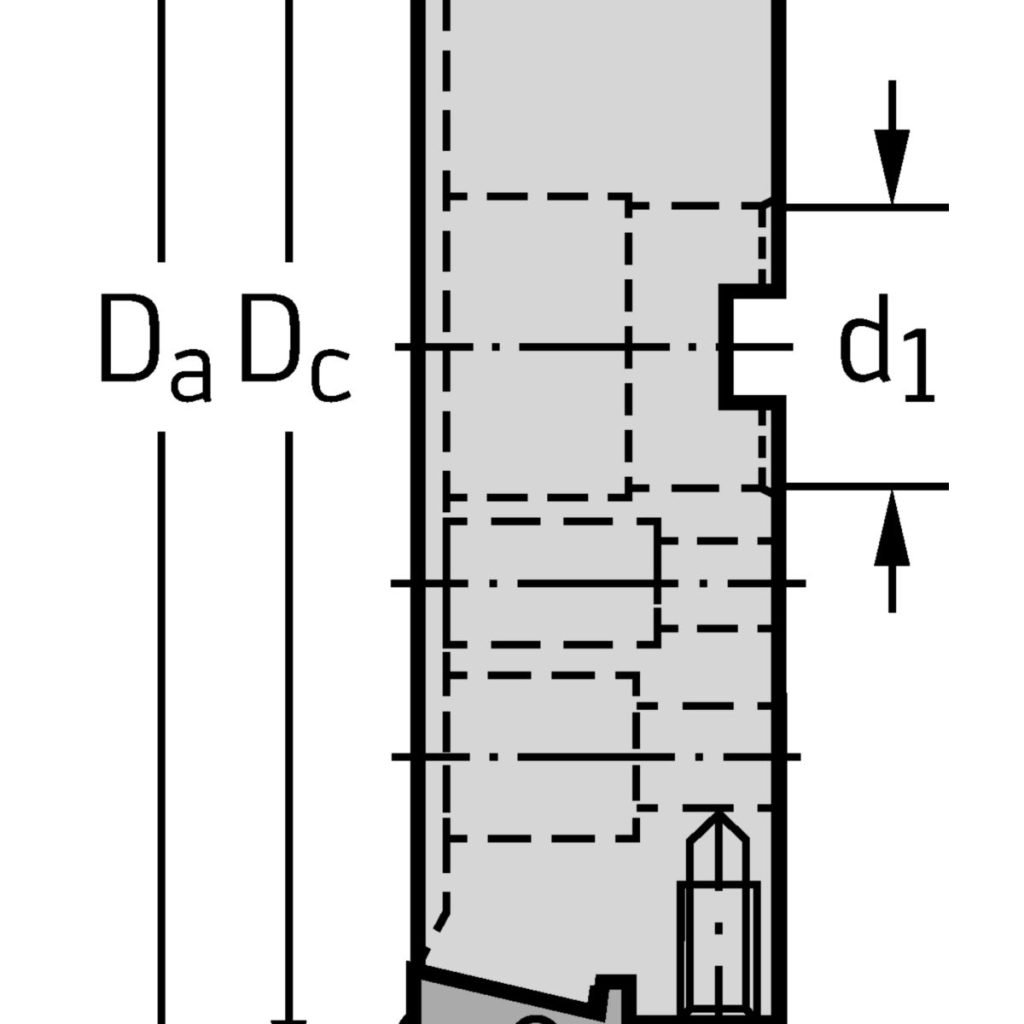

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare2mm
D<sub>c</sub>Diametrul muchiei așchietoare304,93mm
d<sub>1</sub>Diametrul de îmbinare60mm
D<sub>a</sub>Diametrul maxim de tăiere328mm
l<sub>4</sub>Lungimea funcțională80mm
CodificareCodificare sculăF2010.B.315.Z18.08.R755M
TipPlăcuțe amovibile posibileSD .. 1204 ..; SDMX1205ZDR
GreutateGreutatea26,2kg
ZNumărul de dinți18
Nr. PlăcuțeNumărul de plăcuțe amovibile18
