Freze cilindro-frontale – F2010.B.315.Z18.11.R445M

Așteaptă imaginea pentru produs Freze cilindro-frontale – F2010.B.100.Z07.11.R445M
Freze cilindro-frontale F2010.UB.305.Z18.11R764M-F2010.UB.305.Z18.11R764M-4063465350871 Freze cilindro-frontale – F2010.B.080.Z06.15.R765M

22.552,19 lei fără TVA - 27.288,15 lei cu TVA

Numărul articolului: 5000305Familie produs: F2010 SKU: F2010.B.315.Z18.11.R445M UPC: 0333746725 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 26,800 kg
Dimensiuni 420 × 130 mm
Domeniu de utilizare

Diametrul butucului

Cantitate rezerve de reascuţire

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F2010-FR445M (SP..1204..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)315mm
A2
Diametru muchie așchietoare 2315mm
A4
Diametrul butucului220mm
B2
Adâncime de așchiere80mm
B5
Cantitate rezerve de reascuțire80mm
B71
Lungime funcțională80mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiSPK
C12
Formă adaptor, pe partea mașinii5
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii3
C2
Mărime adaptor, pe partea mașinii
D4
Diametru de prindere, pe partea mașinii60mm
D4
Ajustabilitate0
D6
Turație, maximă33501/min
D7
Masă (greutate)26,8kg
E1
Unghiul de atac89,75°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință18
F22
Număr de muchii așchietoare active, pe partea frontală18
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level18
G13
Număr de plăcuțe amovibile poziția A18
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF2010.B.315.Z18.11.R445M
J22
Codificare produs5162
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$KP2905013R*****
J6
Codare loc de separare pe partea mașiniiSPK05G6000$$$$
J7
Dispozitiv de stocare0
J8
Dispozitiv de stocareFZI
NSM
Număr standard caracteristicăDIN4000-88
OAL
Cantitate rezerve de reascuțire80mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.11mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSPK05G6000$$$$
CICT
Cutting item count18
CICT (F)
Număr de plăcuțe amovibile poziția A18
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire
CZCMS
Mărime adaptor, pe partea mașinii600
DBC
Număr diametrul cercului de fugă gaură1,778E+16
DC
Diametru muchie așchietoare 1 (diametru nominal)315mm
DCX
Diametru muchie așchietoare 2315mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac89,75°
LF
Lungime funcțională80mm
NOI
Număr de posibilități de utilizare300
OAL
Cantitate rezerve de reascuțire80mm
OHX
Lungime în consolă80mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă33501/min
SC
Insert shape codeS
TSYC
Identificator imagineF2010-B4-SP1204-89
ULDR
Usable length diameter ratio0,55
WT
Masă (greutate)26,8kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală18
ZEFP
Număr de muchii așchietoare active, pe circumferință18

Descriere

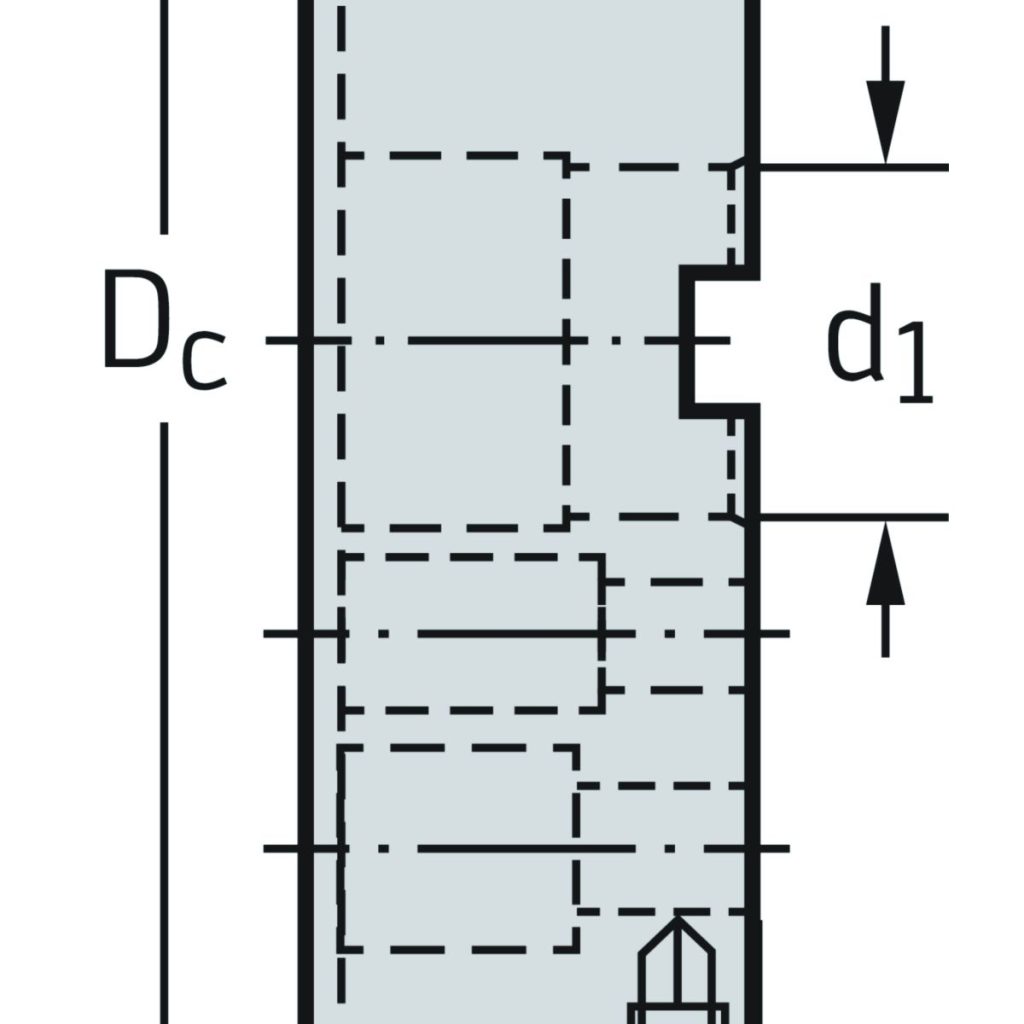

Freze cilindro-frontale F2010 • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • SP .. 1204 .. • Dc=315mm • Z=18

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare11mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală18EA
D<sub>c</sub>Diametrul muchiei așchietoare315mm
d<sub>1</sub>Diametrul de îmbinare60mm
l<sub>4</sub>Lungimea maximă în consolă80mm
CodificareCodificare sculăF2010.B.315.Z18.11.R445M
TipPlăcuțe amovibile posibileSP .. 1204 ..
GreutateGreutatea26,8kg
ZNumărul de dinți18EA
