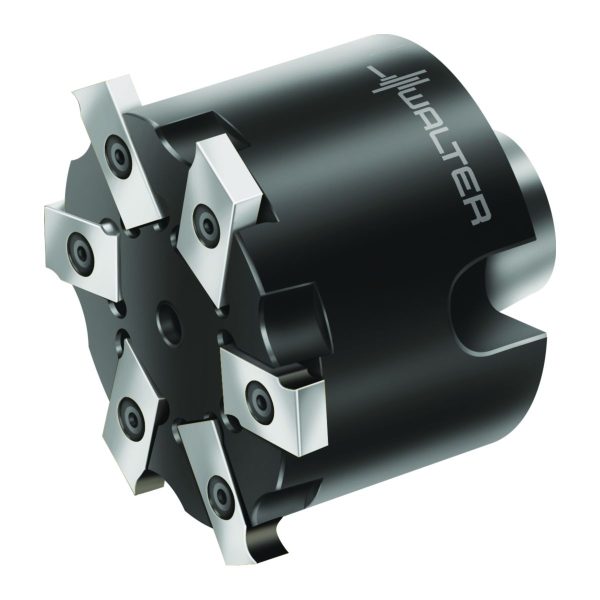

Freze de canelare circulară – F2036M.0.50.040.063
5.925,77 lei fără TVA - 7.170,18 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,645 kg |
|---|---|
| Dimensiuni | 98 × 70 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 54 | mm |
A3 | Diametrul corpului | 54 | mm |
A5 | Diametrul gâtului | 54 | mm |
B3 | Lungime în consolă | 40 | mm |
B4 | Lungime utilă | 40 | mm |
B5 | Cantitate rezerve de reascuțire | 52 | mm |
BLD | Identificator imagine | 3 | |
C11 | Coadă, pe partea mașinii | NCT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C4 | Diametru de prindere, pe partea mașinii | 50 | mm |
C4 | Lungime coadă | 12 | mm |
D11 | Tip de freză | F | |
D7 | Masă (greutate) | 0,635 | kg |
D9 | Ajustabilitate | 0 | |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 6 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 6 | |
G13 | Număr de plăcuțe amovibile poziția A | 6 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 0 | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$P2023$**3R*A*** | |
J42 | Codificare plăcuță așchietoare, poz. A | P20200-3.3 | |
J45 | Codificare plăcuță așchietoare, poz. A | P20200-3.3 | |
J6 | Codare loc de separare pe partea mașinii | NCT01C0500$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FNU | |
NSM | Număr standard caracteristică | DIN4000-87 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BD | Diametrul corpului | 54 | mm |
CCMS | Codare loc de separare pe partea mașinii | NCT01C0500$$$$ | |
CDX | Adâncime de așchiere | 4 | mm |
CICT | Cutting item count | 6 | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 63 | mm |
HAND | Sensul de așchiere | R | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$P2023$**3R*A*** | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | ° | ° |
KAPR | Unghiul de atac | 90 | ° |
LF | Lungime funcțională | 40 | mm |
OAL | Cantitate rezerve de reascuțire | 52 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
TSYC | Identificator imagine | F2036-M-P20200 | |
WT | Masă (greutate) | 0,635 | kg |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 6 |
Rombice negative – P20200-3.1 WKP35SSKU: P20200-3.1 WKP35S225,90 lei fără TVA - 273,34 lei cu TVA- Rombice negative – P20200-3.2 WKP35SSKU: P20200-3.2 WKP35S225,90 lei fără TVA - 273,34 lei cu TVA
- Rombice negative – P20200-3.3 WKP35SSKU: P20200-3.3 WKP35S225,90 lei fără TVA - 273,34 lei cu TVA
- Prelungitor – A101M.0.50.070.50SKU: A101M.0.50.070.501.814,67 lei fără TVA - 2.195,75 lei cu TVA
- Prelungitor – A101M.0.50.100.50SKU: A101M.0.50.100.502.119,79 lei fără TVA - 2.564,95 lei cu TVA
- Prelungitor – A101M.0.50.080.50SKU: A101M.0.50.080.502.119,79 lei fără TVA - 2.564,95 lei cu TVA
- Adaptor tip reducție – A102M.0.63.080.50SKU: A102M.0.63.080.501.969,90 lei fără TVA - 2.383,58 lei cu TVA
- Adaptor tip reducție – A102M.0.63.100.50SKU: A102M.0.63.100.502.130,49 lei fără TVA - 2.577,89 lei cu TVA
- Adaptor tip reducție – A102M.0.63.120.50SKU: A102M.0.63.120.502.296,44 lei fără TVA - 2.778,69 lei cu TVA
- Adaptor tip reducție – A102M.0.63.070.50SKU: A102M.0.63.070.501.911,02 lei fără TVA - 2.312,33 lei cu TVA
- Adaptor tip reducție – A102M.0.63.140.50SKU: A102M.0.63.140.502.360,67 lei fără TVA - 2.856,41 lei cu TVA
- Adaptor tip reducție – A102M.0.80.080.50SKU: A102M.0.80.080.502.478,44 lei fără TVA - 2.998,91 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.50.040.50SKU: A100M.4.50.040.502.574,79 lei fără TVA - 3.115,50 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.40.030.50SKU: A100M.4.40.030.502.141,20 lei fără TVA - 2.590,85 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.40.030.50SKU: A100M.2.40.030.502.141,20 lei fără TVA - 2.590,85 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.50.020.50SKU: A100M.2.50.020.502.574,79 lei fără TVA - 3.115,50 lei cu TVA
- Master DIN 69871-1 AD/B – AK200M.2.50.030.50SKU: AK200M.2.50.030.502.697,91 lei fără TVA - 3.264,47 lei cu TVA
- Master DIN 2080 – A100M.1.50.020.50SKU: A100M.1.50.020.502.574,79 lei fără TVA - 3.115,50 lei cu TVA
- Master DIN 69893-1 A – A100M.7.100.080.50.HSKSKU: A100M.7.100.080.50.HSK3.629,33 lei fără TVA - 4.391,49 lei cu TVA
- Master DIN 69893-1 A – A100M.7.063.080.50.HSKSKU: A100M.7.063.080.50.HSK3.168,98 lei fără TVA - 3.834,47 lei cu TVA
- Master DIN 69893-1 A – A100M.7.063.065.50.HSKSKU: A100M.7.063.065.50.HSK3.168,98 lei fără TVA - 3.834,47 lei cu TVA
- Cheie – FS229SKU: FS229138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2009SKU: FS200952,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Şuruburi cu cap – FS326SKU: FS32627,14 lei fără TVA - 32,84 lei cu TVA
Descriere

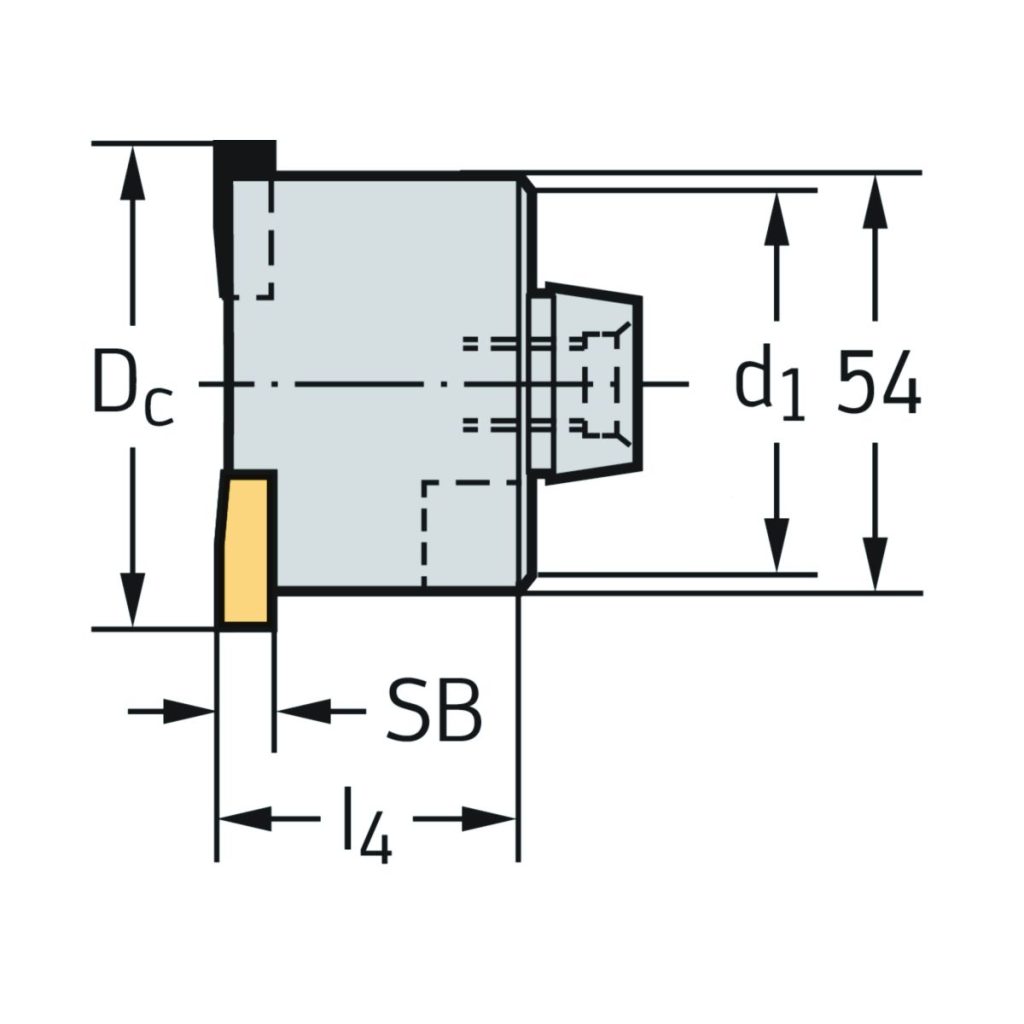

Freze de canelare circulară F2036 • adaptor modular NCT • κ=90° • metric • Dc=63mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| a<sub>e max</sub> | Adâncime maximă de așchiere | 4 | mm |
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 6 | EA |
| SB<sub>H13</sub> | 3,15 | mm | |
| SB<sub>H13</sub> | 5,15 | mm | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 63 | mm |
| l<sub>4</sub> | Lungimea maximă în consolă | 40 | mm |
| Codificare | Codificare sculă | F2036M.0.50.040.063 | |
| Tip | Plăcuțe amovibile posibile | P20200-3.1; P20200-3.2; P20200-3.3 | |
| Z | Numărul de dinți | 6 | EA |
| d<sub>1</sub> | Diametrul de îmbinare | NCT 50 |
