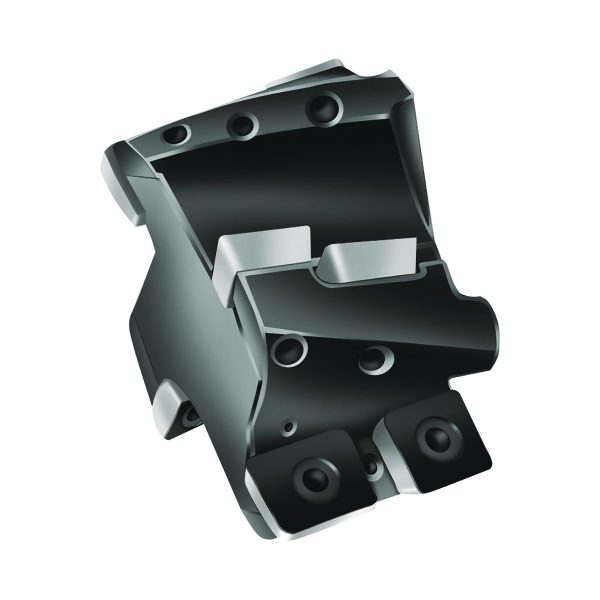

Freză știulete cu piesă frontală – F2238CE.C.050.Z02.024

Freză știulete cu piesă frontală F2238CE.C.080.Z03.034-F2238CE.C.080.Z03.034-0440950737 Freză știulete cu piesă frontală – F2238CE.C.080.Z03.044
Freză știulete cu piesă frontală F2238CE.C.080.Z03.034-F2238CE.C.080.Z03.034-0440950737 Freză știulete cu piesă frontală – F2238CE.C.063.Z02.034

3.752,45 lei fără TVA - 4.540,46 lei cu TVA

Numărul articolului: 5043068Familie produs: F2238CE SKU: F2238CE.C.050.Z02.024 UPC: 0440946737 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,170 kg
Dimensiuni 112 × 50 mm
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)48,2mm
A3
Diametrul corpului48,2mm
B2
Lungimea muchiei așchietoare, max.24mm
B3
Lungime în consolă24mm
B4
Lungime utilă24mm
B5
Cantitate rezerve de reascuțire24mm
BLD
Identificator imagine6
D7
Masă (greutate)0,17kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere°°
E5
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.0,8mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level2
G13
Număr de plăcuțe amovibile poziția A2
G15
Număr de plăcuțe amovibile poziția B4
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF2238CE.C.050.Z02.024
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LP1504123R***12
J51
Codare loc de separare plăcuță amovibilăWR$$SP1204083R***08
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
LPR
Lungime în consolă24mm
NSM
Număr standard caracteristicăDIN4000-87
OAL
Cantitate rezerve de reascuțire24mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.24mm
BD
Diametrul corpului48,2mm
BMC
Execuția sculeiS
CICT
Cutting item count4
CICT (F)
Număr de plăcuțe amovibile poziția A2
CICT (S)
Număr de plăcuțe amovibile poziția B4
CNSC
Intrare agent de lubrifiere/răcire0
CXSC
Ieșire agent de lubrifiere/răcire3
DC
Diametru muchie așchietoare 1 (diametru nominal)mmmm
DCX
Diametru muchie așchietoare 250mm
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LF
Lungime funcțională24mm
LU
Lungime utilă24mm
NOI
Număr de plăcuțe amovibile poziția A2
OAL
Cantitate rezerve de reascuțire24mm
OHX
Lungime în consolă24mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
SC
Insert shape codeS
TSYC
Identificator imagineF2238C.CE
WT
Masă (greutate)0,17kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freză știulete cu piesă frontală F2238CE.C • κ=90° • metric • LP .. 1204 .. • Dc=50mm • Z=2

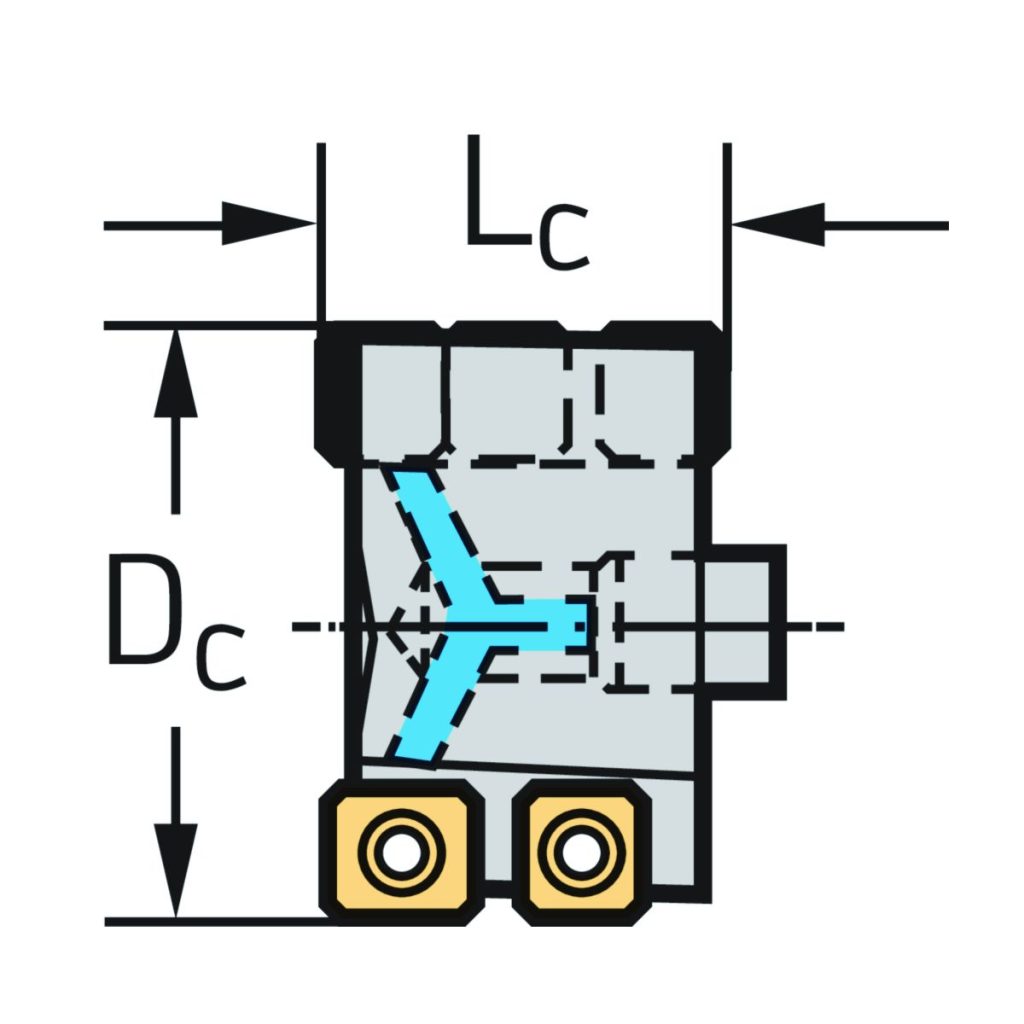

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare24mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală2
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială4
D<sub>c</sub>Diametrul muchiei așchietoare50mm
l<sub>4</sub>Lungimea maximă în consolă24mm
CodificareCodificare sculăF2238CE.C.050.Z02.024
TipPlăcuțe amovibile posibileLP .. 150412 ..
GreutateGreutatea0,17kg
ZNumărul de dinți2
