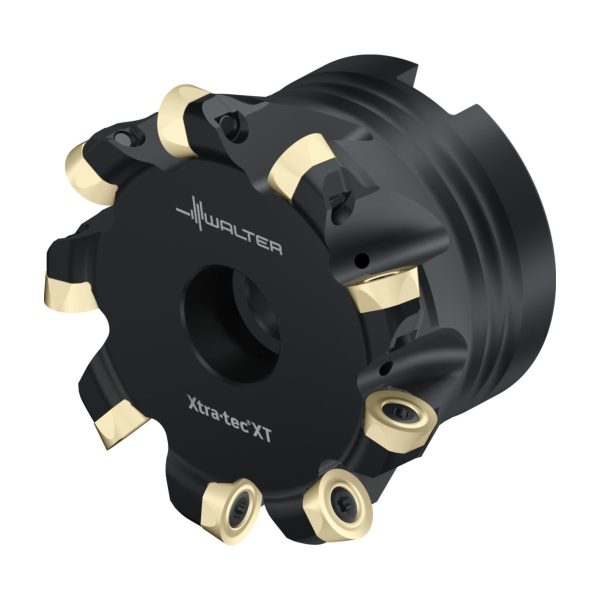

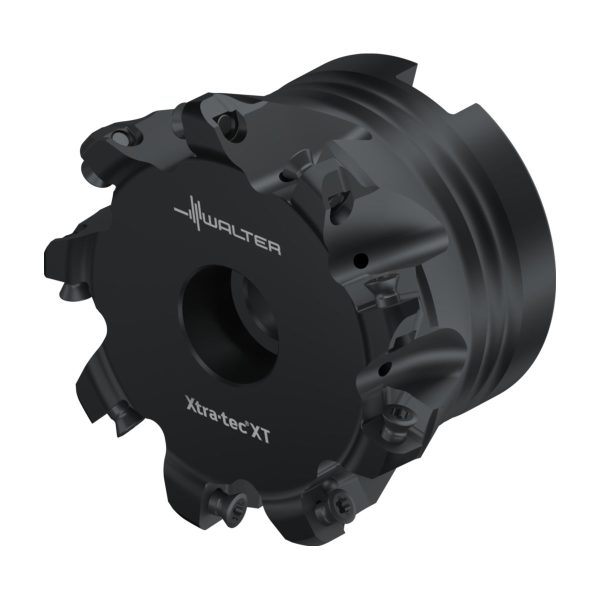

Freze de copiere cu plăcuțe rotunde – F2334R.B27.080.Z09.06
5.390,47 lei fără TVA - 6.522,47 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,970 kg |
|---|---|
| Dimensiuni | 95 × 85 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Lungime funcțională | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze de copiere F2334R pt.tipul de plăcuţă RO.X.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 80 | mm |
A2 | Diametru muchie așchietoare 2 | 80 | mm |
A3 | Diametrul corpului | 76,7 | mm |
A4 | Diametrul butucului | 56,11 | mm |
A5 | Diametru de teșire, gaură de montaj | 56,11 | mm |
B2 | Adâncime de așchiere | 6 | mm |
B5 | Cantitate rezerve de reascuțire | 50 | mm |
B6 | Lungime adâncire, gaură de montaj | 2 | mm |
B71 | Lungime funcțională | 50 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | FDA | |
C12 | Formă adaptor, pe partea mașinii | ||
C15 | Variantă de adaptor, pe partea mașinii | 1 | |
C15 | Tip de preluare, pe partea mașinii | 0 | |
C2 | Mărime adaptor, pe partea mașinii | 270 | |
C3 | Diametru de prindere, pe partea mașinii | 27 | mm |
D4 | Ajustabilitate | 0 | |
D6 | Turație, maximă | 19900 | 1/min |
D7 | Masă (greutate) | 0,97 | kg |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 2,6 | ° |
E5 | Adâncimea de plonjare, max. | 1,3 | mm |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 9 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 9 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 9 | |
G14 | Rază plăcuță de copiere, poziția A | 6 | mm |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | ISO6462 | |
J11 | Număr standard sub formă de litere | A | |
J21 | Număr articol | F2334R.B27.080.Z09.06 | |
J22 | Număr articol | 5167 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$RO1204M03****M0 | |
J42 | Codificare plăcuță așchietoare, poz. A | ROHX1204M0-D57 | |
J45 | Codificare plăcuță așchietoare, poz. A | ROHX1204M0-D57 | |
J6 | Codare loc de separare pe partea mașinii | FDA12G2700$$$$ | |
J7 | Dispozitiv de stocare | 0 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 6 | mm |
BD | Diametrul corpului | 76,7 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | FDA12G2700$$$$ | |
CICT | Cutting item count | 9 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 9 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | ||
CWX | Lățime maximă de așchiere | 11,4 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 270 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 68 | mm |
DCX | Diametru muchie așchietoare 2 | 80 | mm |
DN | Diametrul gâtului | 60 | mm |
FMT | Form type machine side | INT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LB | Lungime corp de bază | 50 | mm |
LF | Lungime funcțională | 50 | mm |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 50 | mm |
OHX | Lungime în consolă | 50 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 2,6 | ° |
RPMX | Turație, maximă | 19900 | 1/min |
SC | Insert shape code | R | |
TSYC | Identificator imagine | F2334R-B1 | |
ULDR | Usable length diameter ratio | 1,464 | |
WT | Masă (greutate) | 0,97 | kg |
XYWD | xyw plane distance | -50 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 9 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 9 |
Rotunde pozitive – ROHX1204M0T-A27 WKP35SSKU: ROHX1204M0T-A27 WKP35S113,48 lei fără TVA - 137,31 lei cu TVA- Rotunde pozitive – ROHX1204M0-D67 WSM35GSKU: ROHX1204M0-D67 WSM35G119,16 lei fără TVA - 144,18 lei cu TVA
- Rotunde pozitive – ROHX1204M0T-A27 WKP35GSKU: ROHX1204M0T-A27 WKP35G135,97 lei fără TVA - 164,52 lei cu TVA
- Rotunde pozitive – ROHX1204M0-D67 WKP35GSKU: ROHX1204M0-D67 WKP35G135,97 lei fără TVA - 164,52 lei cu TVA
- Rotunde pozitive – ROHX1204M0-D67 WKP35SSKU: ROHX1204M0-D67 WKP35S113,48 lei fără TVA - 137,31 lei cu TVA
- Rotunde pozitive – ROHX1204M0-D67 W3536SKU: ROHX1204M0-D67 W3536178,25 lei fără TVA - 215,68 lei cu TVA
- Rotunde pozitive – ROHX1204M0-D57 W3536SKU: ROHX1204M0-D57 W3536178,25 lei fără TVA - 215,68 lei cu TVA
- Rotunde pozitive – ROHX1204M0-D57 WSM35GSKU: ROHX1204M0-D57 WSM35G119,16 lei fără TVA - 144,18 lei cu TVA
- Rotunde pozitive – ROHX1204M0-D67 WSP45GSKU: ROHX1204M0-D67 WSP45G119,32 lei fără TVA - 144,38 lei cu TVA
- Rotunde pozitive – ROHX1204M0-D57 WKP35GSKU: ROHX1204M0-D57 WKP35G135,97 lei fără TVA - 164,52 lei cu TVA
- Rotunde pozitive – ROHX1204M0-D57 WKP35SSKU: ROHX1204M0-D57 WKP35S113,48 lei fără TVA - 137,31 lei cu TVA
- Rotunde pozitive – ROHX1204M0-F67 WSM35GSKU: ROHX1204M0-F67 WSM35G119,16 lei fără TVA - 144,18 lei cu TVA
- Rotunde pozitive – ROHX1204M0-D57 WSP45GSKU: ROHX1204M0-D57 WSP45G119,32 lei fără TVA - 144,38 lei cu TVA
- Rotunde pozitive – ROHX1204M0-F67 WSP45GSKU: ROHX1204M0-F67 WSP45G119,32 lei fără TVA - 144,38 lei cu TVA
- Rotunde pozitive – ROHX1204M0-F67 WKP35GSKU: ROHX1204M0-F67 WKP35G135,97 lei fără TVA - 164,52 lei cu TVA
- Rotunde pozitive – ROHX1204M0-F67 W3536SKU: ROHX1204M0-F67 W3536178,25 lei fără TVA - 215,68 lei cu TVA
- Rotunde pozitive – ROMX1204M0-D67 WSM45XSKU: ROMX1204M0-D67 WSM45X134,90 lei fără TVA - 163,23 lei cu TVA
- Rotunde pozitive – ROMX1204M0-D67 WSP45GSKU: ROMX1204M0-D67 WSP45G90,20 lei fără TVA - 109,14 lei cu TVA
- Rotunde pozitive – ROMX1204M0-D67 WMP45GSKU: ROMX1204M0-D67 WMP45G140,78 lei fără TVA - 170,34 lei cu TVA
- Rotunde pozitive – ROMX1204M0-D57 WSM35GSKU: ROMX1204M0-D57 WSM35G90,20 lei fără TVA - 109,14 lei cu TVA
- Rotunde pozitive – ROMX1204M0-D57 W3536SKU: ROMX1204M0-D57 W3536134,90 lei fără TVA - 163,23 lei cu TVA
- Rotunde pozitive – ROMX1204M0-D57 WMP45GSKU: ROMX1204M0-D57 WMP45G140,78 lei fără TVA - 170,34 lei cu TVA
- Rotunde pozitive – ROMX1204M0-D57 WSM45XSKU: ROMX1204M0-D57 WSM45X134,90 lei fără TVA - 163,23 lei cu TVA
- Rotunde pozitive – ROMX1204M0-D57 WKP35SSKU: ROMX1204M0-D57 WKP35S85,86 lei fără TVA - 103,89 lei cu TVA
- Rotunde pozitive – ROMX1204M0-D57 WSP45GSKU: ROMX1204M0-D57 WSP45G90,20 lei fără TVA - 109,14 lei cu TVA
- Rotunde pozitive – ROMX1204M0-D57 WKP35GSKU: ROMX1204M0-D57 WKP35G102,99 lei fără TVA - 124,62 lei cu TVA
- Rotunde pozitive – ROMX1204M0-F67 WSM45XSKU: ROMX1204M0-F67 WSM45X134,90 lei fără TVA - 163,23 lei cu TVA
- Rotunde pozitive – ROMX1204M0-F67 WMP45GSKU: ROMX1204M0-F67 WMP45G140,78 lei fără TVA - 170,34 lei cu TVA
- Rotunde pozitive – ROMX1204M0-F67 WSP45GSKU: ROMX1204M0-F67 WSP45G90,20 lei fără TVA - 109,14 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.63.030.27SKU: AK155M.0.63.030.272.398,14 lei fără TVA - 2.901,75 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.80.030.27SKU: AK155M.0.80.030.272.564,09 lei fără TVA - 3.102,55 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C8.030.27SKU: AK155.8.C8.030.272.622,97 lei fără TVA - 3.173,79 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C6.025.27SKU: AK155.8.C6.025.272.028,79 lei fără TVA - 2.454,84 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C5.030.27SKU: AK155.8.C5.030.271.932,43 lei fără TVA - 2.338,24 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B27-035SKU: AB001-S40-B27-035936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B27-100SKU: AB001-S40-B27-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B27-100SKU: AB001-S50-B27-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B27-160SKU: AB001-S50-B27-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B27-035SKU: AB001-S50-B27-0351.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B27-160SKU: AB001-S40-B27-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B27-055SKU: AB001-J50-B27-0551.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B27-100SKU: AB001-J50-B27-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B27-160SKU: AB001-J50-B27-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B27-035SKU: AB001-J40-B27-035936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B27-100SKU: AB001-J40-B27-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B27-160SKU: AB001-J40-B27-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B27-060SKU: AB001-H63-B27-0601.134,84 lei fără TVA - 1.373,16 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B27-100SKU: AB001-H63-B27-1001.311,49 lei fără TVA - 1.586,90 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B27-160SKU: AB001-H63-B27-1601.488,13 lei fără TVA - 1.800,64 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B27-100SKU: AB001-H100-B27-1001.852,14 lei fără TVA - 2.241,09 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B27-160SKU: AB001-H100-B27-1602.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B27-050SKU: AB001-H100-B27-0501.605,90 lei fără TVA - 1.943,14 lei cu TVA
- Adaptor MAS-BT – cu amortizor de vibrații – AC001-J40-B27-260SKU: AC001-J40-B27-26029.184,56 lei fără TVA - 35.313,32 lei cu TVA
- Adaptor MAS-BT – cu amortizor de vibrații – AC001-J50-B27-260SKU: AC001-J50-B27-26032.990,54 lei fără TVA - 39.918,55 lei cu TVA
- Adaptor SK – cu amortizor de vibrații – AC001-S50-B27-260SKU: AC001-S50-B27-26032.990,54 lei fără TVA - 39.918,55 lei cu TVA
- Adaptor HSK – cu amortizor de vibrații – AC001-H100-B27-260SKU: AC001-H100-B27-26032.990,54 lei fără TVA - 39.918,55 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC001-C8-B27-260SKU: AC001-C8-B27-26034.644,62 lei fără TVA - 41.919,99 lei cu TVA
- Adaptor HSK – cu amortizor de vibrații – AC001-H63-B27-260SKU: AC001-H63-B27-26029.184,56 lei fără TVA - 35.313,32 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC001-C6-B27-260SKU: AC001-C6-B27-26030.645,93 lei fără TVA - 37.081,58 lei cu TVA
Descriere
Freze de copiere cu plăcuțe rotunde F2334R • antrenare transversală cu gaură cilindrică DIN 138 • metric • RO .. 1204 .. • Dc=68mm • Z=9
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 6 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 27 | mm |
| D<sub>a</sub> | Diametrul maxim de tăiere | 80 | mm |
| l<sub>4</sub> | Lungimea funcțională | 50 | mm |
| Codificare | Codificare sculă | F2334R.B27.080.Z09.06 | |
| R | Rază la colț | 6 | mm |
| Tip | Plăcuțe amovibile posibile | RO . X1204M0 | |
| Greutate | Greutatea | 0,97 | kg |
| Z | Numărul de dinți | 9 | |
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 9 |
