Freze știulete – F2338F.B.085.Z05.70
16.257,06 lei fără TVA - 19.671,04 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● | ●● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 2,561 kg |
|---|---|
| Dimensiuni | 130 × 113 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul butucului | |
| Lungime funcțională | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze cil.fron.F2338F pt. SP..1206.. şi LP..1506.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 82,6 | mm |
A3 | Diametrul corpului | 82,6 | mm |
A4 | Diametrul butucului | 79,6 | mm |
B11 | Lățime minimă de așchiere | 2,7 | mm |
B2 | Adâncime de așchiere | 2,7 | mm |
B5 | Cantitate rezerve de reascuțire | 95 | mm |
B71 | Lungime funcțională | 95 | mm |
BLD | Identificator imagine | 4 | |
C11 | Coadă, pe partea mașinii | FDA | |
C12 | Formă adaptor, pe partea mașinii | 12 | |
C14 | Variantă de adaptor, pe partea mașinii | 1 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 320 | |
C3 | Diametru de prindere, pe partea mașinii | 32 | mm |
D11 | Tip de freză | J | |
D4 | Ajustabilitate | 0 | |
D6 | Turație, maximă | 14200 | 1/min |
D7 | Masă (greutate) | 2,561 | kg |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 5 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 5 | |
F23 | Number of insert mounting levels | 2 | |
F24 | Number of inserts per mounting level | 25 | |
G13 | Număr de plăcuțe amovibile poziția A | 5 | |
G15 | Număr de plăcuțe amovibile poziția B | 25 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | F2338F.B.085.Z05.70 | |
J22 | Codificare produs | 408 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$LP1506**3R***** | |
J51 | Codare loc de separare plăcuță amovibilă | WR$$SP1206**3R***** | |
J6 | Codare loc de separare plăcuță amovibilă | FDA12G3200$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-88 | |
OAL | Cantitate rezerve de reascuțire | 95 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 70 | mm |
BD | Diametrul corpului | 82,6 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | FDA12G3200$$$$ | |
CICT | Cutting item count | 5 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 5 | |
CICT (S) | Număr de plăcuțe amovibile poziția B | 25 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | ||
CUBPMS | Connection unit base precision machine side | G | |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 320 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 85 | mm |
DCX | Diametru muchie așchietoare 2 | 85 | mm |
FMT | Form type machine side | INT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
LB | Lungime corp de bază | 95 | mm |
LF | Lungime funcțională | 95 | mm |
NOI | Număr de posibilități de utilizare | 220 | |
OAL | Cantitate rezerve de reascuțire | 95 | mm |
OHX | Lungime în consolă | 95 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 14200 | 1/min |
SC | Insert shape code | S | |
TSYC | Identificator imagine | F2338F-B1 | |
ULDR | Usable length diameter ratio | 1,26 | |
WT | Masă (greutate) | 2,561 | kg |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 5 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 5 |
Rombice pozitive – LPMT150612R-D57 WKP25SSKU: LPMT150612R-D57 WKP25S165,94 lei fără TVA - 200,79 lei cu TVA- Rombice pozitive – LPMT150612R-D57 WKP35SSKU: LPMT150612R-D57 WKP35S165,94 lei fără TVA - 200,79 lei cu TVA
- Rombice pozitive – LPMT150612R-D51 WKP35SSKU: LPMT150612R-D51 WKP35S165,94 lei fără TVA - 200,79 lei cu TVA
- Rombice pozitive – LPMT150612R-D51 WSP45GSKU: LPMT150612R-D51 WSP45G174,51 lei fără TVA - 211,16 lei cu TVA
- Pătrate pozitive – SPMT120606-D57 WSP45GSKU: SPMT120606-D57 WSP45G140,25 lei fără TVA - 169,70 lei cu TVA
- Pătrate pozitive – SPMT120606-D57 WKP25SSKU: SPMT120606-D57 WKP25S133,72 lei fără TVA - 161,80 lei cu TVA
- Pătrate pozitive – SPMT120606-D57 WKP35SSKU: SPMT120606-D57 WKP35S140,25 lei fără TVA - 169,70 lei cu TVA
- Pătrate pozitive – SPMT120606-D51 WKP35SSKU: SPMT120606-D51 WKP35S140,25 lei fără TVA - 169,70 lei cu TVA
- Pătrate pozitive – SPMT120606-D51 WSP45GSKU: SPMT120606-D51 WSP45G140,25 lei fără TVA - 169,70 lei cu TVA
- Pătrate pozitive – SPMW120606T-A27 WKP35SSKU: SPMW120606T-A27 WKP35S127,29 lei fără TVA - 154,02 lei cu TVA
- Pătrate pozitive – SPGT120606-F57 WSP45GSKU: SPGT120606-F57 WSP45G175,04 lei fără TVA - 211,80 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.80.030.32SKU: AK155M.0.80.030.322.612,26 lei fără TVA - 3.160,83 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.63.030.32SKU: AK155M.0.63.030.322.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C8.030.32SKU: AK155.8.C8.030.322.622,97 lei fără TVA - 3.173,79 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C5.040.32SKU: AK155.8.C5.040.322.408,85 lei fără TVA - 2.914,71 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C6.035.32SKU: AK155.8.C6.035.322.028,79 lei fără TVA - 2.454,84 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B32-035SKU: AB001-S50-B32-0351.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B32-100SKU: AB001-S50-B32-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B32-160SKU: AB001-S50-B32-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B32-100SKU: AB001-J50-B32-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B32-050SKU: AB001-S40-B32-050936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B32-100SKU: AB001-S40-B32-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B32-160SKU: AB001-S40-B32-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B32-055SKU: AB001-J50-B32-0551.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B32-100SKU: AB001-J40-B32-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B32-160SKU: AB001-J40-B32-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B32-065SKU: AB001-J40-B32-0651.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B32-160SKU: AB001-J50-B32-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B32-100SKU: AB001-H63-B32-1001.311,49 lei fără TVA - 1.586,90 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B32-160SKU: AB001-H63-B32-1601.488,13 lei fără TVA - 1.800,64 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B32-060SKU: AB001-H63-B32-0601.134,84 lei fără TVA - 1.373,16 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B32-050SKU: AB001-H100-B32-0501.605,90 lei fără TVA - 1.943,14 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B32-100SKU: AB001-H100-B32-1001.852,14 lei fără TVA - 2.241,09 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B32-160SKU: AB001-H100-B32-1602.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Adaptor MAS-BT – cu amortizor de vibrații – AC001-J50-B32-330SKU: AC001-J50-B32-33036.293,34 lei fără TVA - 43.914,94 lei cu TVA
- Adaptor SK – cu amortizor de vibrații – AC001-S50-B32-330SKU: AC001-S50-B32-33036.293,34 lei fără TVA - 43.914,94 lei cu TVA
- Adaptor HSK – cu amortizor de vibrații – AC001-H100-B32-330SKU: AC001-H100-B32-33036.293,34 lei fără TVA - 43.914,94 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC001-C8-B32-330SKU: AC001-C8-B32-33038.108,01 lei fără TVA - 46.110,69 lei cu TVA
- Cheie – FS228SKU: FS228138,64 lei fără TVA - 167,75 lei cu TVA
- Şuruburi cu cap – FS1031SKU: FS103127,14 lei fără TVA - 32,84 lei cu TVA
- Şuruburi cu cap – FS1153SKU: FS115385,17 lei fără TVA - 103,06 lei cu TVA
Descriere

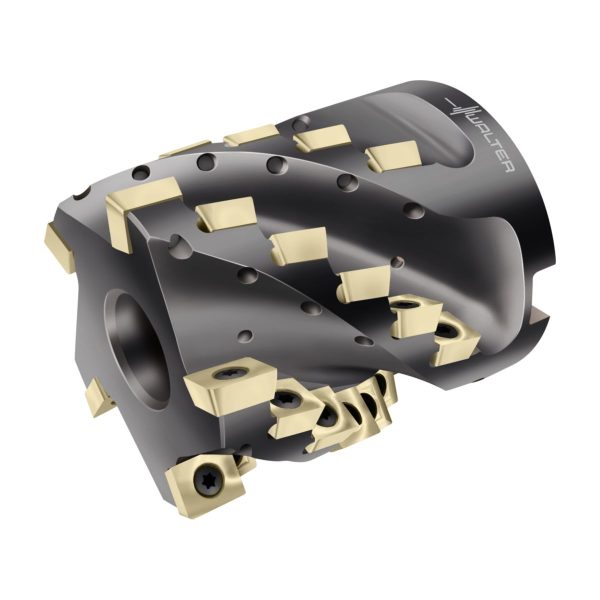

Freze știulete F2338F • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • LP .. 1506 .. • Dc=85mm • Z=5

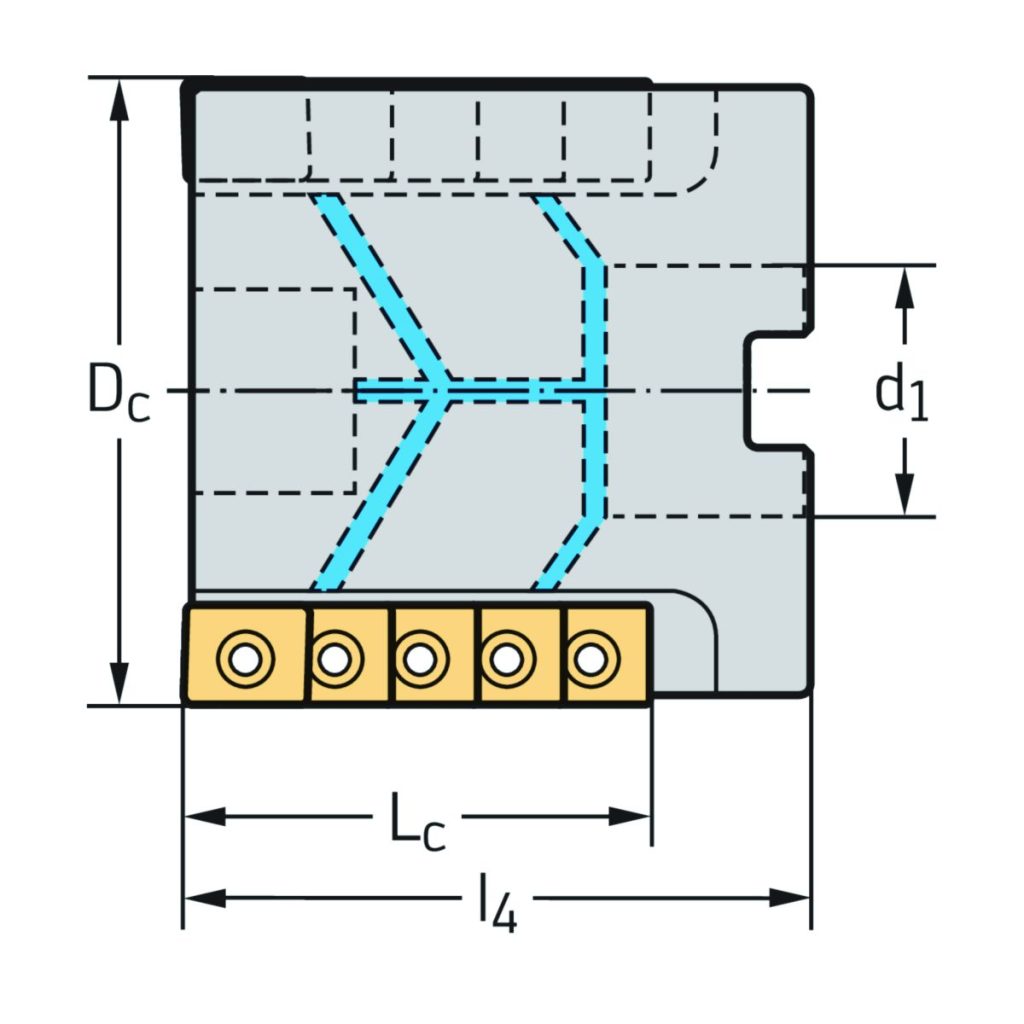

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 70 | mm |
| Nr. Plăcuțe | Număr de inserții indexabile - partea frontală | 5 | |
| Nr. Plăcuțe | Număr de inserții indexabile - partea circumferențială | 25 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 85 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 32 | mm |
| l<sub>4</sub> | Lungimea maximă în consolă | 95 | mm |
| Codificare | Codificare sculă | F2338F.B.085.Z05.70 | |
| Tip | Plăcuțe amovibile posibile | LP .. 1506 .. | |
| Tip | Plăcuțe amovibile posibile | SP .. 120606 | |
| Greutate | Greutatea | 2,56 | kg |
| Z | Numărul de dinți | 5 | EA |
