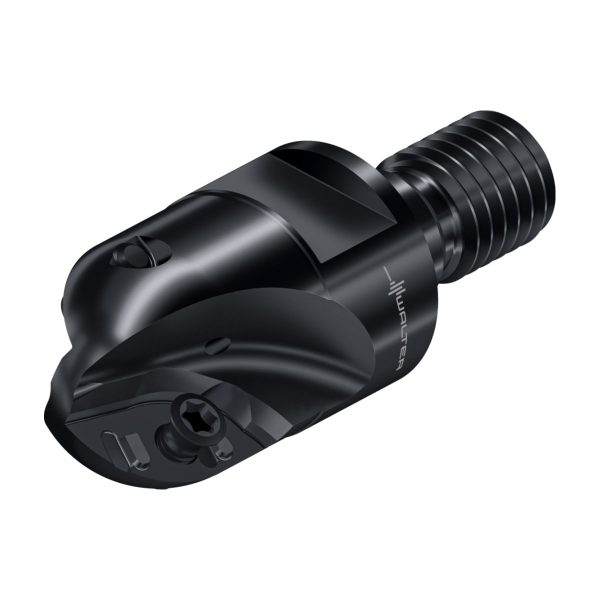

Freze de copiere - F2339.TC10.020.Z02.15 - imagine 2

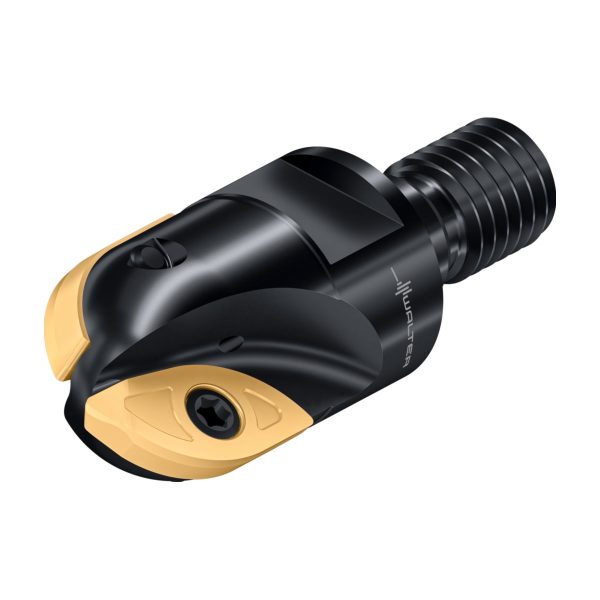

Freze de copiere - F2339.TC10.020.Z02.15 - imagine 3

Freze de copiere – F2339.TC10.020.Z02.15

Freze de copiere F2339.TC16.030.Z02.24-F2339.TC16.030.Z02.24-0993284727 Freze de copiere – F2339.TC08.016.Z02.11
Freze de copiere F2339.TC16.030.Z02.24-F2339.TC16.030.Z02.24-0993284727 Freze de copiere – F2339.TC12.025.Z02.20

1.814,67 lei fără TVA - 2.195,75 lei cu TVA

PMKNSHO
●●●●●●●●●
Numărul articolului: 7785462Familie produs: F2339 SKU: F2339.TC10.020.Z02.15 UPC: 0993282727 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,055 kg
Dimensiuni 105 × 25 mm
Domeniu de utilizare

Aplicație principală

, ,

Lungimea muchiei așchietoare, max.

Lungime în consolă

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze copiere F2339 forma A pt.tip plăcuţă XD.T..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)18,2mm
A3
Diametrul corpului18,2mm
B2
Lungimea muchiei așchietoare, max.15mm
B3
Lungime în consolă30mm
B4
Lungime utilă30mm
B5
Cantitate rezerve de reascuțire49,5mm
B6
Lungime cap30mm
BLD
Identificator imagine10
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii2
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii100
C3
Diametru de prindere, pe partea mașinii18,5mm
C4
Lungime coadă19,5mm
D11
Tip de frezăL
D6
Turație, maximă332001/min
D7
Masă (greutate)0,043kg
D9
Ajustabilitate0
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level2
G13
Număr de plăcuțe amovibile poziția A2
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF2339.TC10.020.Z02.15
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$XD16T3103R*B***
J6
Codare loc de separare pe partea mașiniiSAW02A0100$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFFO
NSM
Număr standard caracteristicăDIN4000-87
Număr standard caracteristică
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.15mm
AZ
Adâncimea de plonjare, max.0,85mm
BD
Diametrul corpului18,2mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii2
CCMS
Codare loc de separare pe partea mașiniiSAW02A0100$$$$
CCTMS
Coadă, pe partea mașiniiSAW
CICT
Cutting item count2
CNSC
Intrare agent de lubrifiere/răcire
CPDF
Diviziune0
CUB
Connection unit basisC
CXSC
Ieșire agent de lubrifiere/răcire3
DC
Diametru muchie așchietoare 1 (diametru nominal)20mm
HAND
Sensul de așchiereR
IFS
Tip de fixare3
IIC
Codare loc de separare plăcuță amovibilăWR$$XD16T3103R*B***
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază30mm
LF
Lungime funcțională30mm
LPR
Lungime în consolă30mm
LS
Lungime coadă19,5mm
LU
Lungime utilă30mm
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire49,5mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă332001/min
S
Înălțime muchie așchietoare3,74mm
SC
Insert shape codeX
TSYC
Identificator imagine10
W1
Lățimea plăcuței așchietoare9mm
WT
Masă (greutate)0,043kg
XYWD
xyw plane distance-30mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze de copiere F2339 • Cilindric modular • metric • XD .. 16T3 .. • Dc=20mm • Z=2

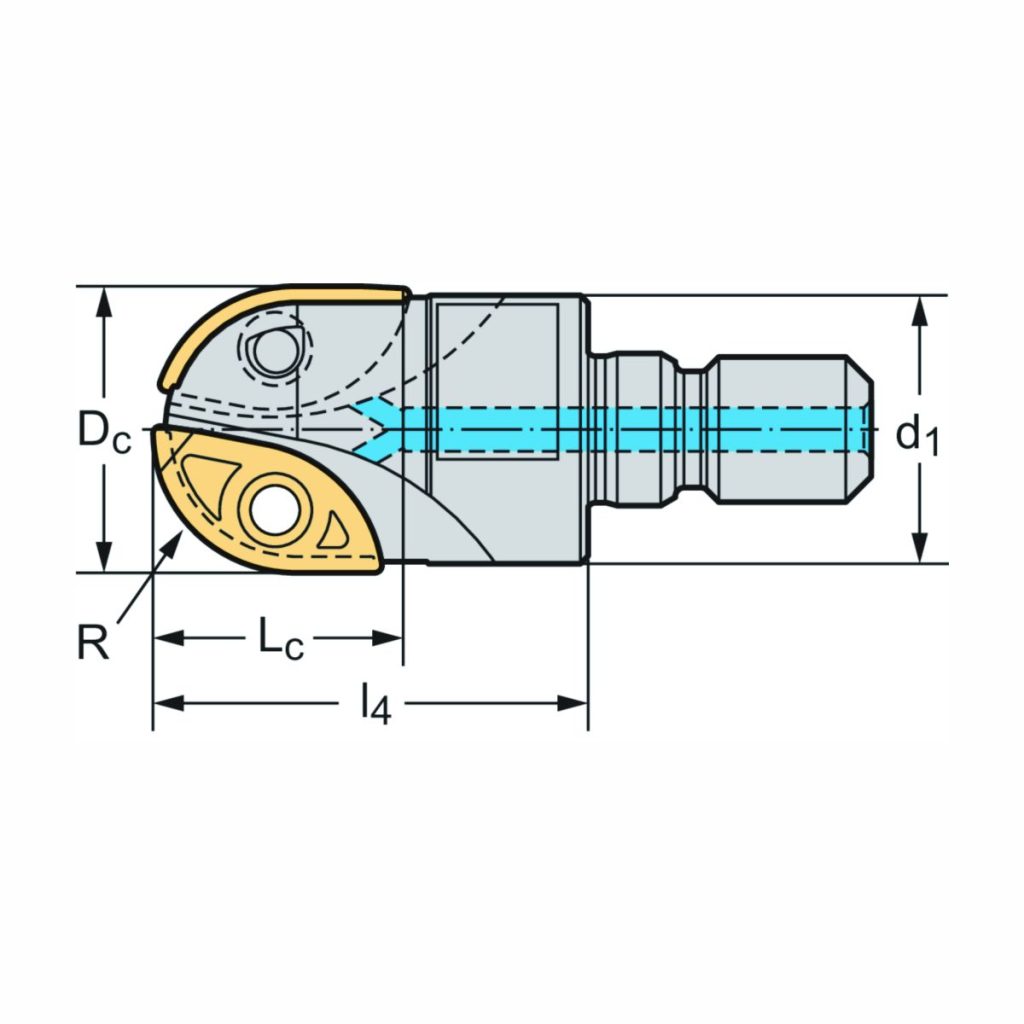

DenumireDescriereValoareUnitate
Nr. PlăcuțeNumărul de plăcuțe amovibile2
D<sub>c</sub>Diametrul muchiei așchietoare20mm
d<sub>1</sub>Diametrul de îmbinare18,5mm
l<sub>4</sub>Lungimea maximă în consolă30mm
CodificareCodificare sculăF2339.TC10.020.Z02.15
RRază10mm
TipPlăcuțe amovibile posibileXD . T16T3100R
GreutateGreutatea0,04kg
ZNumărul de dinți2
