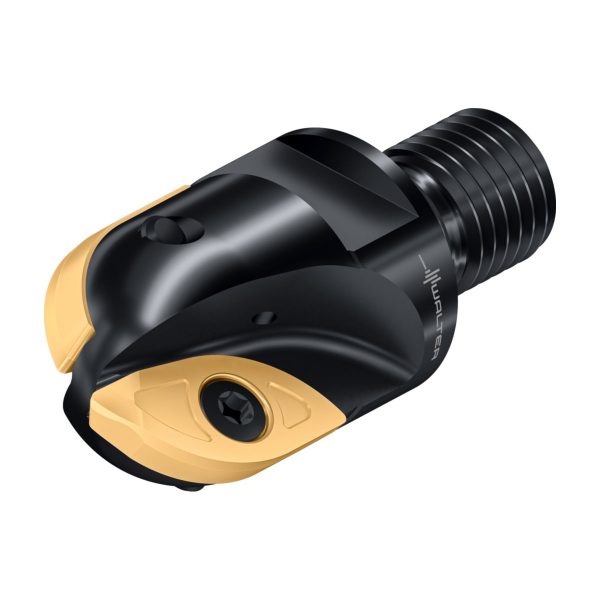

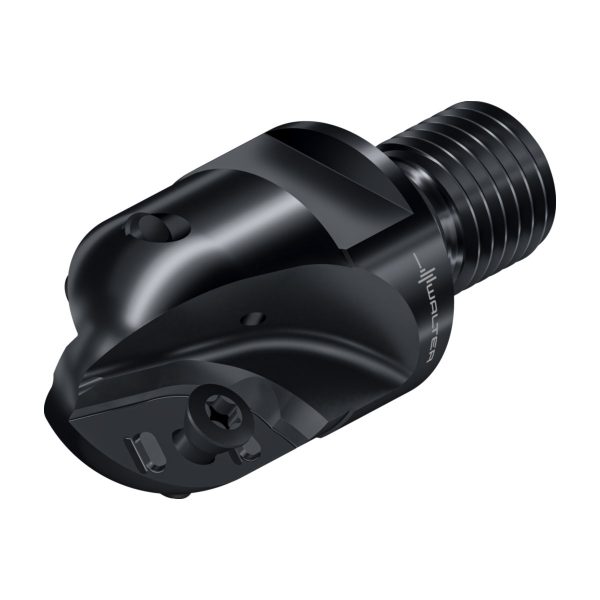

Freze de copiere – F2339.TC16.032.Z02.25
2.028,79 lei fără TVA - 2.454,84 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,146 kg |
|---|---|
| Dimensiuni | 85 × 35 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungimea muchiei așchietoare, max. | |
| Lungime în consolă | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze copiere F2339 forma A pt.tip plăcuţă XD.T.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 29,4 | mm |
A3 | Diametrul corpului | 29,4 | mm |
B2 | Lungimea muchiei așchietoare, max. | 25 | mm |
B3 | Lungime în consolă | 40 | mm |
B4 | Lungime utilă | 40 | mm |
B5 | Cantitate rezerve de reascuțire | 64 | mm |
B6 | Lungime cap | 40 | mm |
BLD | Identificator imagine | 10 | |
C11 | Coadă, pe partea mașinii | SAW | |
C12 | Formă adaptor, pe partea mașinii | 2 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 160 | |
C3 | Diametru de prindere, pe partea mașinii | 28 | mm |
C4 | Lungime coadă | 24 | mm |
D11 | Tip de freză | L | |
D6 | Turație, maximă | 19600 | 1/min |
D7 | Masă (greutate) | 0,127 | kg |
D9 | Ajustabilitate | 0 | |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 2 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 2 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 2 | |
G13 | Număr de plăcuțe amovibile poziția A | 2 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | F2339.TC16.032.Z02.25 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$XD2506163R*B*** | |
J6 | Codare loc de separare pe partea mașinii | SAW02A0160$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FFO | |
NSM | Număr standard caracteristică | DIN4000-87 | |
| Număr standard caracteristică |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 25 | mm |
AZ | Adâncimea de plonjare, max. | 1,25 | mm |
BD | Diametrul corpului | 29,4 | mm |
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 2 | |
CCMS | Codare loc de separare pe partea mașinii | SAW02A0160$$$$ | |
CCTMS | Coadă, pe partea mașinii | SAW | |
CICT | Cutting item count | 2 | |
CNSC | Intrare agent de lubrifiere/răcire | ||
CPDF | Diviziune | 0 | |
CUB | Connection unit basis | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 32 | mm |
HAND | Sensul de așchiere | R | |
IFS | Tip de fixare | 3 | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$XD2506163R*B*** | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LB | Lungime corp de bază | 40 | mm |
LF | Lungime funcțională | 40 | mm |
LPR | Lungime în consolă | 40 | mm |
LS | Lungime coadă | 24 | mm |
LU | Lungime utilă | 40 | mm |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 64 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 0 | ° |
RPMX | Turație, maximă | 19600 | 1/min |
S | Înălțime muchie așchietoare | 6 | mm |
SC | Insert shape code | X | |
TSYC | Identificator imagine | 10 | |
W1 | Lățimea plăcuței așchietoare | 14,4 | mm |
WT | Masă (greutate) | 0,127 | kg |
XYWD | xyw plane distance | -40 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 2 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 2 |
Plăcuțe de copiere pozitive – XDGT2506160R-D57 WSP45GSKU: XDGT2506160R-D57 WSP45G446,44 lei fără TVA - 540,19 lei cu TVA- Plăcuțe de copiere pozitive – XDGT2506160R-D57 WKP35SSKU: XDGT2506160R-D57 WKP35S425,56 lei fără TVA - 514,93 lei cu TVA
- Plăcuțe de copiere pozitive – XDMT2506159R-F55 WSP45GSKU: XDMT2506159R-F55 WSP45G312,08 lei fără TVA - 377,62 lei cu TVA
- Plăcuțe de copiere pozitive – XDMT2506159R-F55 WKP35SSKU: XDMT2506159R-F55 WKP35S297,09 lei fără TVA - 359,48 lei cu TVA
- Plăcuțe de copiere pozitive – XDMT2506160R-F55 WSM35GSKU: XDMT2506160R-F55 WSM35G312,08 lei fără TVA - 377,62 lei cu TVA
- Plăcuțe de copiere pozitive – XDMT2506160R-F55 WKP35SSKU: XDMT2506160R-F55 WKP35S297,09 lei fără TVA - 359,48 lei cu TVA
- Plăcuțe de copiere pozitive – XDMT2506160R-F55 WKP35GSKU: XDMT2506160R-F55 WKP35G356,51 lei fără TVA - 431,38 lei cu TVA
- Plăcuțe de copiere pozitive – XDMT2506160R-F55 WSP45GSKU: XDMT2506160R-F55 WSP45G312,08 lei fără TVA - 377,62 lei cu TVA
- Cheie – FS1173SKU: FS1173138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2044SKU: FS204490,73 lei fără TVA - 109,78 lei cu TVA
- Cheie – FS2041SKU: FS20412.301,79 lei fără TVA - 2.785,17 lei cu TVA
- Şuruburi cu cap – FS1165SKU: FS116527,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Freze de copiere F2339 • Cilindric modular • metric • XD .. 2506 .. • Dc=32mm • Z=2
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 2 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 32 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 28 | mm |
| l<sub>4</sub> | Lungimea maximă în consolă | 40 | mm |
| Codificare | Codificare sculă | F2339.TC16.032.Z02.25 | |
| R | Rază | 16 | mm |
| Tip | Plăcuțe amovibile posibile | XD . T2506160R | |
| Greutate | Greutatea | 0,13 | kg |
| Z | Numărul de dinți | 2 |
