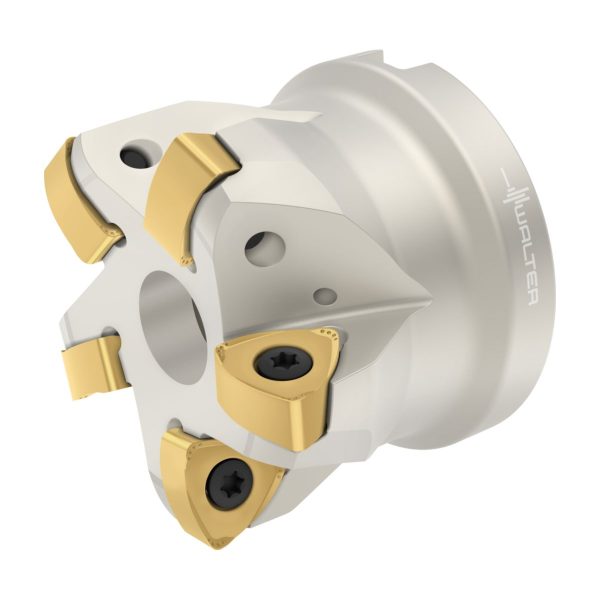

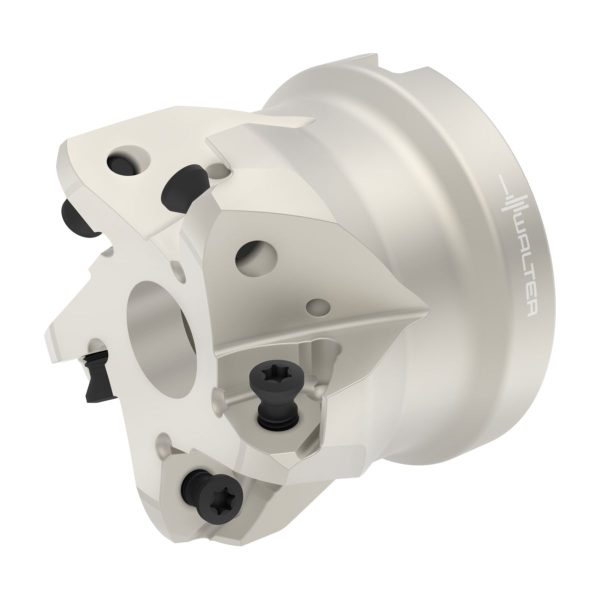

Freze High-Feed – F4030.B22.063.Z05.02

Freze High-Feed F4030.B27.080.Z05.02-F4030.B27.080.Z05.02-0727286724 Freze High-Feed – F4030.B22.050.Z05.01
Freze High-Feed F4030.B27.080.Z05.02-F4030.B27.080.Z05.02-0727286724 Freze High-Feed – F4030.B27.080.Z06.02

3.827,40 lei fără TVA - 4.631,15 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 5882900Familie produs: F4030 SKU: F4030.B22.063.Z05.02 UPC: 0727283724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,870 kg
Dimensiuni 140 × 75 mm
Domeniu de utilizare

Aplicație principală

, ,

Diametrul corpului

Lungime funcțională

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale F4030 pentru tipul de plăcuţă P23696…
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)63mm
A2
Diametru muchie așchietoare 263mm
A3
Diametrul corpului61mm
A4
Diametrul butucului16,35mm
A5
Diametru de teșire, gaură de montaj16,35mm
B2
Adâncime de așchiere2mm
B5
Cantitate rezerve de reascuțire50mm
B6
Lungime adâncire, gaură de montaj15mm
B71
Lungime funcțională50mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii220
C3
Diametru de prindere, pe partea mașinii22mm
D4
Ajustabilitate0
D6
Turație, maximă180001/min
D7
Masă (greutate)0,715kg
E1
Unghiul de atac21°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.4,5°
E5
Adâncimea de plonjare, max.1,8mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință5
F22
Număr de muchii așchietoare active, pe partea frontală5
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A5
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF4030.B22.063.Z05.02
J22
Codificare produs5155
J3
Codificare produsW
J41
Codare loc de separare plăcuță amovibilăWR$$P236X2**3R*****
J6
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.2mm
BD
Diametrul corpului61mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
CICT
Cutting item count5
CICT (F)
Număr de plăcuțe amovibile poziția A5
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere10mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii220
DC
Diametru muchie așchietoare 1 (diametru nominal)45mm
DCX
Diametru muchie așchietoare 263mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac21°
LB
Lungime corp de bază50mm
LF
Lungime funcțională50mm
NOI
Număr de posibilități de utilizare480
OAL
Cantitate rezerve de reascuțire50mm
OHX
Lungime în consolă50mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.4,5°
RPMX
Turație, maximă180001/min
SC
Insert shape codeW
TSYC
Identificator imagineF4030-B
ULDR
Usable length diameter ratio1,8
WT
Masă (greutate)0,715kg
XYWD
xyw plane distance-50mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală5
ZEFP
Număr de muchii așchietoare active, pe circumferință5

Descriere

Freze High-Feed F4030 • Xtra·tec® • antrenare transversală cu gaură cilindrică DIN 138 • κ=21° • metric • P2 .. 36X2 .. • Dc=45mm • Z=5

Descriere unealtă

Freze de planeizare, scufundare și copiere cu plăcuțe amovibile Trigon cu două fețe
Unghi de atac 0–21°

Domenii de utilizare

Pentru prelucrarea oțelului, oțelului inoxidabil, fontei și materialelor greu prelucrabile
Utilizare universală în aproape toate domeniile, cum ar fi, de exemplu, industria energetică sau fabricarea de ștanțe și matrițe
Pentru frezare plană cu avans ridicat, frezare în rampă, frezare prin interpolare circulară și șanfrenare

Avantajele Dvs.

Volum mare de material așchiat datorită combinației dintre adâncimile mici de așchiere și avansurile mari pe dinte
Fiabilitate ridicată datorită tendinței reduse de apariție a vibrațiilor la scule lungi
Costuri reduse ale procesului datorită sortului Tiger·tec® Silver și a celor 6 muchii așchietoare per plăcuță amovibilă

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare2mm
a<sub>r</sub>Adâncimea radială maximă de tăiere10mm
D<sub>c</sub>Diametrul muchiei așchietoare45mm
d<sub>1</sub>Diametrul de îmbinare22mm
D<sub>a</sub>Diametrul maxim de tăiere63mm
l<sub>4</sub>Lungimea funcțională50mm
CodificareCodificare sculăF4030.B22.063.Z05.02
TipPlăcuțe amovibile posibileP23696-2 . 0
GreutateGreutatea0,71kg
ZNumărul de dinți5EA
Nr. PlăcuțeNumărul de plăcuțe amovibile5EA
