Freze frontale – F4033.B27.080.Z06.09

Freze High-Feed F4030.T45.050.Z04.02-F4030.T45.050.Z04.02-0727299724 Freze High-Feed – F4030.T45.050.Z04.02
Freze frontale F4033.B40.125.Z08.09-F4033.B40.125.Z08.09-0727220724 Freze frontale – F4033.B32.100.Z07.09

4.571,46 lei fără TVA - 5.531,47 lei cu TVA

Numărul articolului: 5535532Familie produs: F4033 SKU: F4033.B27.080.Z06.09 UPC: 0727212724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,868 kg
Dimensiuni 128 × 90 mm
Domeniu de utilizare

Diametrul butucului

Număr de posibilități de utilizare

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale F4033 pt. tip de plăcuţă SN.X1606..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)98mm
A2
Diametru muchie așchietoare 298mm
A4
Diametrul butucului65mm
A5
Diametru de teșire, gaură de montaj9mm
B2
Adâncime de așchiere9mm
B5
Cantitate rezerve de reascuțire63mm
B71
Lungime funcțională63mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii270
C3
Diametru de prindere, pe partea mașinii27mm
D4
Ajustabilitate0
D6
Turație, maximă133001/min
D7
Masă (greutate)1,868kg
E1
Unghiul de atac45°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.2mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință6
F22
Număr de muchii așchietoare active, pe partea frontală6
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level6
G13
Număr de plăcuțe amovibile poziția A6
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF4033.B27.080.Z06.09
J22
Codificare produs5164
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$SN1606**3R*****
J6
Codare loc de separare plăcuță amovibilăFDA12G2700$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
OAL
Cantitate rezerve de reascuțire63mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.9mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G2700$$$$
CICT
Cutting item count6
CICT (F)
Număr de plăcuțe amovibile poziția A6
CNSC
Intrare agent de lubrifiere/răcire1
CP
Coolant pressure0MPa
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii270
DC
Diametru muchie așchietoare 1 (diametru nominal)80mm
DCX
Diametru muchie așchietoare 298mm
FMT
Form type machine sideINT
GAMO
Unghi de degajare ortogonal0°
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LF
Lungime funcțională63mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire63mm
OHX
Lungime în consolă63mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă133001/min
SC
Insert shape codeS
TQ
Torque0Nm
TSYC
Identificator imagineF4033-B1-SNX1606
ULDR
Usable length diameter ratio1,62
WT
Masă (greutate)1,868kg
XYWD
xyw plane distance-63mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZADJ
Insert adjustable count0
ZEFF
Număr de muchii așchietoare active, pe partea frontală6
ZEFP
Număr de muchii așchietoare active, pe circumferință6

Descriere

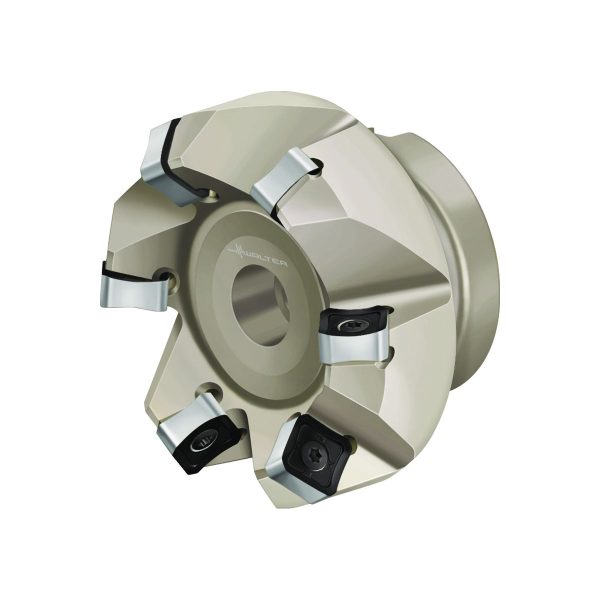

Freze frontale F4033 • Xtra·tec® • antrenare transversală cu gaură cilindrică DIN 138 • κ=45° • metric • SN .. 1606 .. • Dc=80mm • Z=6

Descriere unealtă

Freze frontale, unghi de atac de 45° cu plăcuțe amovibile pătrate
8 muchii așchietoare pe fiecare plăcuță amovibilă la forma de bază negativă
Geometrie pentru așchiere extrem de ușoară
Plăcuțe amovibile cu contur sinterizat și contur rectificat
Disponibile și ca variantă de casetă F2010

Domenii de utilizare

Pentru toate tipurile de oțel și fontă, oțeluri inoxidabile, respectiv materiale greu prelucrabile, precum și pentru metale neferoase
Pentru frezare plană, degroșare și finisare de degroșare cu plăcuțe pentru finisare
Pentru utilizarea în industria constructoare de mașini și în industria auto

Avantajele Dvs.

Volum mare de material așchiat îndepărtat, chiar și pe mașini cu putere redusă, datorită așchierii line pozitive
Maximum productivity on account of the Tiger·tec® Silver coatings which can be used universally
Fiabilitate ridicată datorită plăcuțelor amovibile negative stabile
Costuri reduse cu plăcuțele amovibile datorită celor 8 muchii așchietoare ale plăcuței

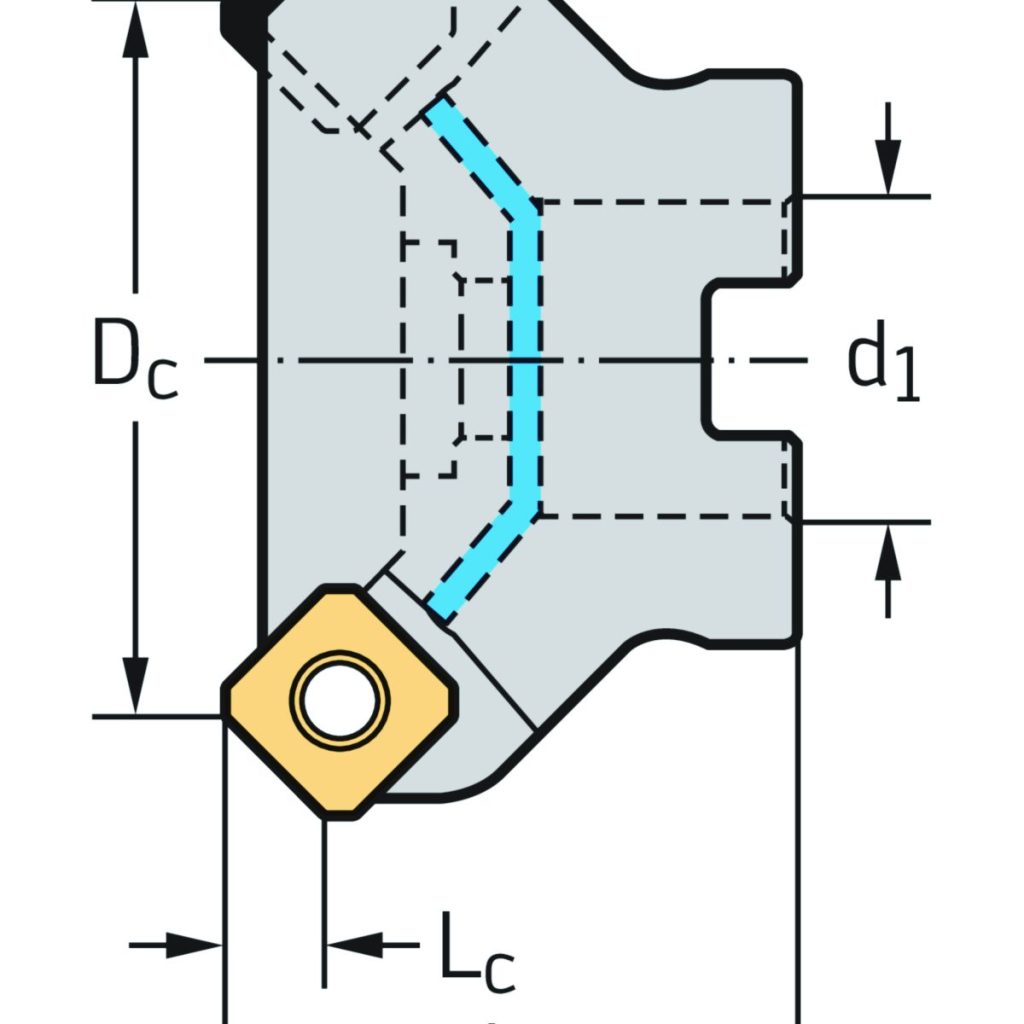

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare9mm
D<sub>c</sub>Diametrul muchiei așchietoare80mm
d<sub>1</sub>Diametrul de îmbinare27mm
l<sub>4</sub>Lungimea funcțională63mm
CodificareCodificare sculăF4033.B27.080.Z06.09
TipPlăcuțe amovibile posibileSN . X1606 ..
GreutateGreutatea1,87kg
ZNumărul de dinți6
Nr. PlăcuțeNumărul de plăcuțe amovibile6
