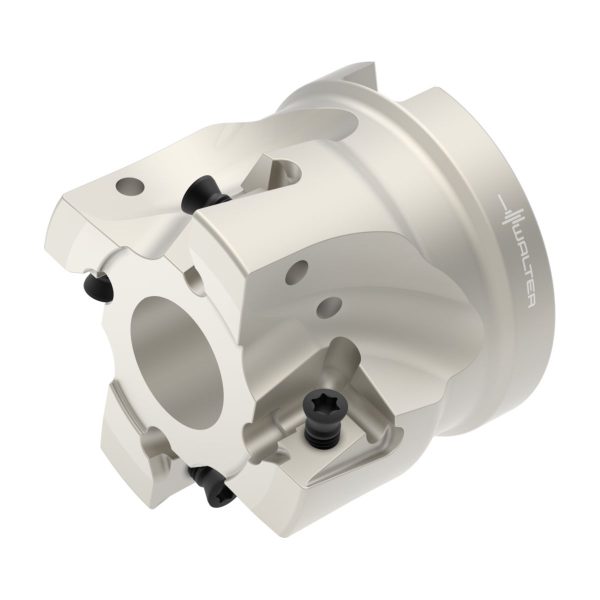

Freze cilindro-frontale – F4041.UB19.051.Z04.13
2.981,62 lei fără TVA - 3.607,76 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,533 kg |
|---|---|
| Dimensiuni | 140 × 75 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul butucului | |
| Cantitate rezerve de reascuţire | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | F4041 (LNGX1307..) inch |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 50,8 | mm |
A2 | Diametru muchie așchietoare 2 | 50,8 | mm |
A4 | Diametrul butucului | 45,72 | mm |
B2 | Adâncime de așchiere | 40 | mm |
B5 | Cantitate rezerve de reascuțire | 40 | mm |
B71 | Lungime funcțională | 40 | mm |
BLD | Identificator imagine | 2 | |
C11 | Coadă, pe partea mașinii | FDA | |
C12 | Formă adaptor, pe partea mașinii | 12 | |
C14 | Variantă de adaptor, pe partea mașinii | 3 | |
C15 | Tip de preluare, pe partea mașinii | 0 | |
C2 | Mărime adaptor, pe partea mașinii | ||
D4 | Diametru de prindere, pe partea mașinii | 19,05 | mm |
D4 | Ajustabilitate | 0 | |
D6 | Turație, maximă | 13300 | 1/min |
D7 | Masă (greutate) | 0,533 | kg |
E1 | Unghiul de atac | 90 | ° |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 0 | ° |
E5 | Adâncimea de plonjare, max. | 0,9 | mm |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 4 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 4 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 4 | |
G13 | Număr de plăcuțe amovibile poziția A | 4 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | F4041.UB19.051.Z04.13 | |
J22 | Codificare produs | 189 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$LN1307083R***30 | |
J6 | Codare loc de separare pe partea mașinii | FDA12R7500$$$$ | |
J7 | Codare loc de separare pe partea mașinii | 0 | |
J8 | Procedee de prelucrare | FZI | |
NSM | Număr standard caracteristică | DIN4000-88 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 13 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | FDA12R7500$$$$ | |
CICT | Cutting item count | 4 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 4 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | N | |
CUBPMS | Connection unit base precision machine side | R | |
CXSC | Ieșire agent de lubrifiere/răcire | ||
CZCMS | Mărime adaptor, pe partea mașinii | 750 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 50,8 | mm |
DCX | Diametru muchie așchietoare 2 | 50,8 | mm |
DN | Diametrul gâtului | 45,73 | mm |
FMT | Form type machine side | INT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
LF | Lungime funcțională | 40 | mm |
NOI | Număr de posibilități de utilizare | 320 | |
OAL | Cantitate rezerve de reascuțire | 40 | mm |
OHX | Lungime în consolă | 40 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 0 | ° |
RPMX | Turație, maximă | 13300 | 1/min |
SC | Insert shape code | L | |
TSYC | Identificator imagine | F4041-UB1-LN1307 | |
ULDR | Usable length diameter ratio | 2,04 | |
WT | Masă (greutate) | 0,533 | kg |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 4 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 4 |
Rombice negative – LNGX130708R-L88 WK10SKU: LNGX130708R-L88 WK10125,63 lei fără TVA - 152,01 lei cu TVA- Rombice negative – LNGX130708R-L88 WXN15SKU: LNGX130708R-L88 WXN15169,15 lei fără TVA - 204,67 lei cu TVA
- Rombice negative – LNGX130708R-L55 WPP35GSKU: LNGX130708R-L55 WPP35G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130712R-L55 WPP35GSKU: LNGX130712R-L55 WPP35G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130716R-L55 WPP35GSKU: LNGX130716R-L55 WPP35G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130720R-L55 WPP35GSKU: LNGX130720R-L55 WPP35G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130730R-L55 WPP35GSKU: LNGX130730R-L55 WPP35G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130712R-L55 WKP35SSKU: LNGX130712R-L55 WKP35S169,15 lei fără TVA - 204,67 lei cu TVA
- Rombice negative – LNGX130708R-L55 WAK15SKU: LNGX130708R-L55 WAK15169,15 lei fără TVA - 204,67 lei cu TVA
- Rombice negative – LNGX130708R-L55 WKK25GSKU: LNGX130708R-L55 WKK25G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130708R-L55 WSM35GSKU: LNGX130708R-L55 WSM35G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130712R-L55 WSM35GSKU: LNGX130712R-L55 WSM35G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130720R-L55 WKP25SSKU: LNGX130720R-L55 WKP25S169,15 lei fără TVA - 204,67 lei cu TVA
- Rombice negative – LNGX130716R-L55 WKP35SSKU: LNGX130716R-L55 WKP35S177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130730R-L55 WKP35SSKU: LNGX130730R-L55 WKP35S177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130720R-L55 WKP35SSKU: LNGX130720R-L55 WKP35S177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130708R-L55 WKP35SSKU: LNGX130708R-L55 WKP35S177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130725R-L55 WKP25SSKU: LNGX130725R-L55 WKP25S169,15 lei fără TVA - 204,67 lei cu TVA
- Rombice negative – LNGX130708R-L55 WKP25SSKU: LNGX130708R-L55 WKP25S169,15 lei fără TVA - 204,67 lei cu TVA
- Rombice negative – LNGX130712R-L55 WKP25SSKU: LNGX130712R-L55 WKP25S169,15 lei fără TVA - 204,67 lei cu TVA
- Rombice negative – LNGX130730R-L55 WKP25SSKU: LNGX130730R-L55 WKP25S169,15 lei fără TVA - 204,67 lei cu TVA
- Rombice negative – LNGX130716R-L55 WKP25SSKU: LNGX130716R-L55 WKP25S169,15 lei fără TVA - 204,67 lei cu TVA
- Rombice negative – LNGX130720R-L55 WKP35GSKU: LNGX130720R-L55 WKP35G202,88 lei fără TVA - 245,48 lei cu TVA
- Rombice negative – LNGX130716R-L55 WKP35GSKU: LNGX130716R-L55 WKP35G202,88 lei fără TVA - 245,48 lei cu TVA
- Rombice negative – LNGX130730R-L55 WKP35GSKU: LNGX130730R-L55 WKP35G202,88 lei fără TVA - 245,48 lei cu TVA
- Rombice negative – LNGX130725R-L55 WKP35GSKU: LNGX130725R-L55 WKP35G202,88 lei fără TVA - 245,48 lei cu TVA
- Rombice negative – LNGX130712R-L55 WKP35GSKU: LNGX130712R-L55 WKP35G202,88 lei fără TVA - 245,48 lei cu TVA
- Rombice negative – LNGX130720R-L55 WSP45GSKU: LNGX130720R-L55 WSP45G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130712R-L55 WSP45GSKU: LNGX130712R-L55 WSP45G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130716R-L55 WSP45GSKU: LNGX130716R-L55 WSP45G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130708R-L55 WSP45GSKU: LNGX130708R-L55 WSP45G177,18 lei fără TVA - 214,39 lei cu TVA
- Rombice negative – LNGX130708R-L55 WKP35GSKU: LNGX130708R-L55 WKP35G202,88 lei fără TVA - 245,48 lei cu TVA
- Dorn pentru freză frontală – C6-A391.05C-19 030MSKU: C6-A391.05C-19 030M2.574,79 lei fără TVA - 3.115,50 lei cu TVA
- Dorn pentru freză frontală – C4-A391.05C-19 025MSKU: C4-A391.05C-19 025M2.323,20 lei fără TVA - 2.811,07 lei cu TVA
- Dorn pentru freză frontală – C5-A391.05C-19 025MSKU: C5-A391.05C-19 025M2.451,67 lei fără TVA - 2.966,52 lei cu TVA
- Dorn pentru freză frontală ASME B5.50 – AB001.K50-B19-038SKU: AB001.K50-B19-0381.466,72 lei fără TVA - 1.774,73 lei cu TVA
- Dorn pentru freză frontală ASME B5.50 – AB001.K40-B19-038SKU: AB001.K40-B19-0381.059,89 lei fără TVA - 1.282,47 lei cu TVA
- Adaptor CAT-V conic – antivibrații – AC001.K40-B19-229SKU: AC001.K40-B19-22927.798,13 lei fără TVA - 33.635,74 lei cu TVA
- Adaptor CAT-V conic – antivibrații – AC001.K50-B19-229SKU: AC001.K50-B19-22931.422,11 lei fără TVA - 38.020,75 lei cu TVA
- Adaptor CAT-V – Amortizarea vibrațiilor – AC001.K40-B19-191SKU: AC001.K40-B19-19126.406,35 lei fără TVA - 31.951,68 lei cu TVA
- Adaptor CAT-V – Amortizarea vibrațiilor – AC001.K50-B19-191SKU: AC001.K50-B19-19131.422,11 lei fără TVA - 38.020,75 lei cu TVA
- Cheie – FS1485SKU: FS1485138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2014SKU: FS201452,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Şuruburi cu cap – FS1458SKU: FS145827,14 lei fără TVA - 32,84 lei cu TVA
- Şuruburi cu cap – FS1523SKU: FS152318,15 lei fără TVA - 21,96 lei cu TVA
Descriere

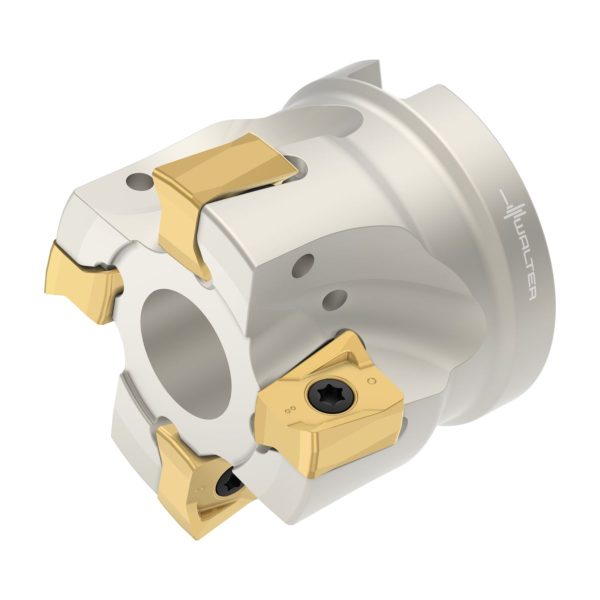

Freze cilindro-frontale F4041 • Xtra·tec® • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • inch • LN .. 1307 .. • Dc=51mm • Z=4
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 0,512 | inch |
| Nr. Plăcuțe | Număr de inserții indexabile - partea frontală | 4 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 2 | inch |
| d<sub>1</sub> | Diametrul de îmbinare | 0,75 | inch |
| l<sub>4</sub> | Lungimea maximă în consolă | 1,575 | inch |
| Codificare | Codificare sculă | F4041.UB19.051.Z04.13 | |
| Tip | Plăcuțe amovibile posibile | LNGX1307 .. R | |
| Greutate | Greutatea | 1,175 | lbs |
| Z | Numărul de dinți | 4 |
