Freze cilindro-frontale – F4041.UB38.102.Z08.13

Freze cilindro-frontale F4041.B27.063.Z06.13-F4041.B27.063.Z06.13-0704262724 Freze cilindro-frontale – F4041.UB26.076.Z07.13
Freze cilindro-frontale F4041.B27.063.Z06.13-F4041.B27.063.Z06.13-0704262724 Freze cilindro-frontale – F4041.B22.063.Z06.13

5.326,24 lei fără TVA - 6.444,75 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 5537905Familie produs: F4041 SKU: F4041.UB38.102.Z08.13 UPC: 0598697724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 2,480 kg
Dimensiuni 190 × 95 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Număr de posibilități de utilizare

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F4041 (LNGX1307..) inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)101,6mm
A2
Diametru muchie așchietoare 2101,6mm
A3
Diametrul corpului98,1mm
A4
Diametrul butucului13mm
B2
Adâncime de așchiere13mm
B5
Cantitate rezerve de reascuțire63mm
B71
Lungime funcțională50mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii1500
C3
Diametru de prindere, pe partea mașinii38,1mm
D4
Ajustabilitate0
D6
Turație, maximă94001/min
D7
Masă (greutate)2,48kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință8
F22
Număr de muchii așchietoare active, pe partea frontală8
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level8
G13
Număr de plăcuțe amovibile poziția A8
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF4041.UB38.102.Z08.13
J22
Codificare produs189
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LN1307083R***30
J6
Codare loc de separare pe partea mașiniiFDA12S1500$$$$
J7
Dispozitiv de stocare0
J8
Dispozitiv de stocareFZI
NSM
Număr standard caracteristicăDIN4000-88
OAL
Cantitate rezerve de reascuțire63mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.13mm
BD
Diametrul corpului98,1mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12S1500$$$$
CICT
Cutting item count8
CICT (F)
Număr de plăcuțe amovibile poziția A8
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii1500
DC
Diametru muchie așchietoare 1 (diametru nominal)101,6mm
DCX
Diametru muchie așchietoare 2101,6mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază63mm
LF
Lungime funcțională50mm
NOI
Număr de posibilități de utilizare320
OAL
Cantitate rezerve de reascuțire63mm
OHX
Lungime în consolă63mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă94001/min
SC
Insert shape codeL
TSYC
Identificator imagineF4041-UB1-LN1307
ULDR
Usable length diameter ratio1,28
WT
Masă (greutate)2,48kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală8
ZEFP
Număr de muchii așchietoare active, pe circumferință8

Descriere

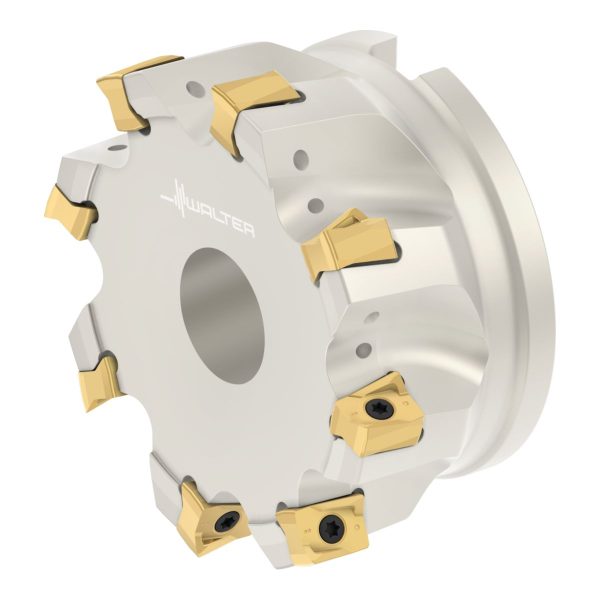

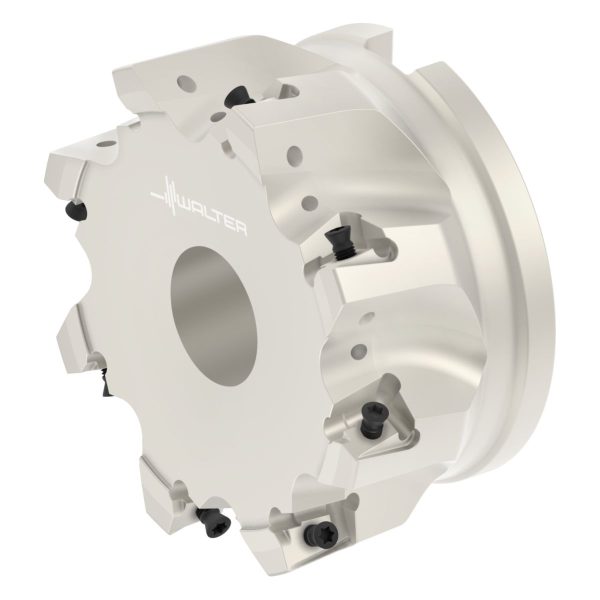

Freze cilindro-frontale F4041 • Xtra·tec® • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • inch • LN .. 1307 .. • Dc=102mm • Z=8

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,512inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală8
D<sub>c</sub>Diametrul muchiei așchietoare4inch
d<sub>1</sub>Diametrul de îmbinare1,5inch
l<sub>4</sub>Lungimea maximă în consolă2,48inch
CodificareCodificare sculăF4041.UB38.102.Z08.13
TipPlăcuțe amovibile posibileLNGX1307 .. R
GreutateGreutatea5,467lbs
ZNumărul de dinți8
