Freze cilindro-frontale F4042.UT36.038.Z03.15-F4042.UT36.038.Z03.15-0446667724
Freze cilindro-frontale F4042.UT36.038.Z03.15-F4042.UT36.038.Z03.15-0446667724
Freze cilindro-frontale - F4042.T18.020.Z03.08 - imagine 2
Freze cilindro-frontale - F4042.T18.020.Z03.08 - imagine 3

Freze cilindro-frontale – F4042.T18.020.Z03.08

Freze cilindro-frontale F4042.UT36.038.Z03.15-F4042.UT36.038.Z03.15-0446667724 Freze cilindro-frontale – F4042.T14.016.Z02.08
Freze cilindro-frontale F4042.UT36.038.Z03.15-F4042.UT36.038.Z03.15-0446667724 Freze cilindro-frontale – F4042.T28.032.Z04.11

2.216,14 lei fără TVA - 2.681,53 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 5045283Familie produs: F4042 SKU: F4042.T18.020.Z03.08 UPC: 0614121724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,063 kg
Dimensiuni 105 × 25 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F4042 (AD..0803..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)18,9mm
A3
Diametrul corpului18,9mm
B2
Lungimea muchiei așchietoare, max.8mm
B3
Lungime în consolă30mm
B4
Lungime utilă30mm
B5
Cantitate rezerve de reascuțire51mm
B6
Lungime cap30mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii180
C3
Diametru de prindere, pe partea mașinii18,5mm
D6
Turație, maximă400001/min
D7
Masă (greutate)0,062kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.5,28°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level3
G13
Număr de plăcuțe amovibile poziția A3
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF4042.T18.020.Z03.08
J22
Codificare produs190
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$AD0803**3R*****
J6
Codare loc de separare pe partea mașiniiSAW01C0180$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.8mm
BD
Diametrul corpului18,9mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW01C0180$$$$
CICT
Cutting item count3
CICT (F)
Număr de plăcuțe amovibile poziția A3
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere5,5mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii180
DC
Diametru muchie așchietoare 1 (diametru nominal)20mm
DCX
Diametru muchie așchietoare 220mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază30mm
LF
Lungime funcțională30mm
LU
Lungime utilă30mm
NOI
Număr de posibilități de utilizare120
OAL
Cantitate rezerve de reascuțire51mm
OHX
Lungime în consolă30mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.5,28°
RPMX
Turație, maximă400001/min
SC
Insert shape codeA
TSYC
Identificator imagineF4042-T-AD0803
ULDR
Usable length diameter ratio2,292
WT
Masă (greutate)0,062kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

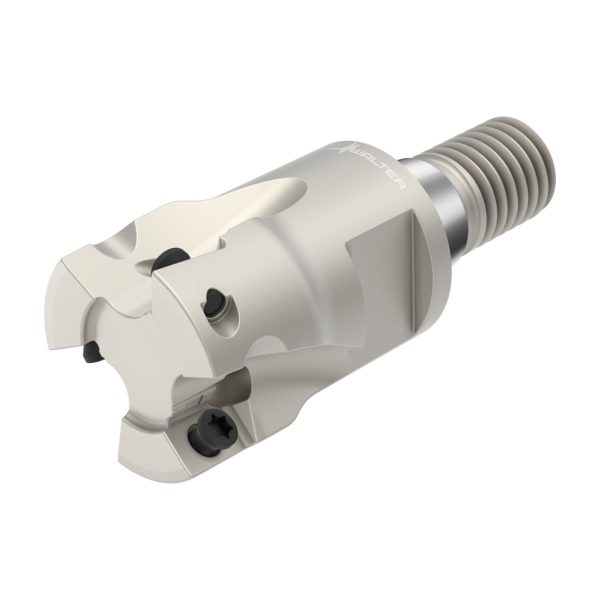

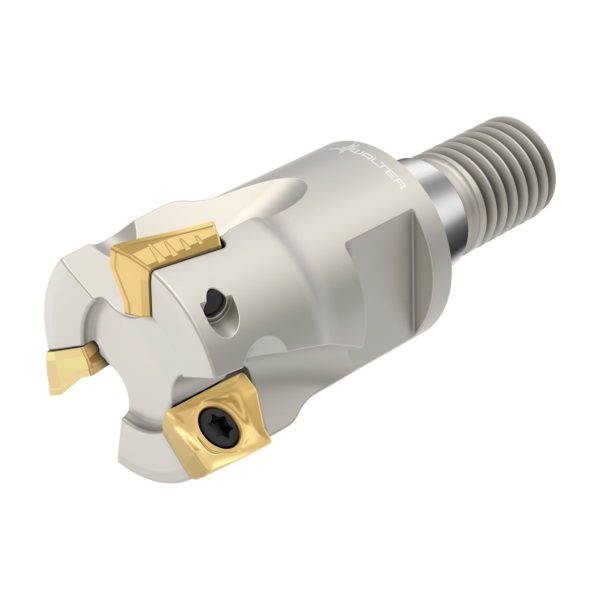

Freze cilindro-frontale F4042 • Xtra·tec® • ScrewFit • κ=90° • metric • AD .. 0803 .. • Dc=20mm • Z=3

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare8mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală3
D<sub>c</sub>Diametrul muchiei așchietoare20mm
d<sub>1</sub>Diametrul de îmbinare18,5mm
l<sub>4</sub>Lungimea maximă în consolă30mm
CodificareCodificare sculăF4042.T18.020.Z03.08
TipPlăcuțe amovibile posibileAD .. 0803 .. R
GreutateGreutatea0,06kg
ZNumărul de dinți3
