Freze cilindro-frontale - F4042.UB13.038.Z05.11 - imagine 2
Freze cilindro-frontale - F4042.UB13.038.Z05.11 - imagine 3

Freze cilindro-frontale – F4042.UB13.038.Z05.11

Freze cilindro-frontale F4042.B40.160.Z12.15-F4042.B40.160.Z12.15-0660631724 Freze cilindro-frontale – F4042.UB26.076.Z08.11
Freze cilindro-frontale F4042.B40.160.Z12.15-F4042.B40.160.Z12.15-0660631724 Freze cilindro-frontale – F4042.UB19.051.Z06.11

2.735,38 lei fără TVA - 3.309,81 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 7061861Familie produs: F4042 SKU: F4042.UB13.038.Z05.11 UPC: 0846120724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,218 kg
Dimensiuni 90 × 50 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul butucului

Cantitate rezerve de reascuţire

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F4042 (AD..1204..) inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)38,1mm
A2
Diametru muchie așchietoare 238,1mm
A4
Diametrul butucului33,02mm
B2
Adâncime de așchiere40mm
B5
Cantitate rezerve de reascuțire40mm
B71
Lungime funcțională40mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii
D4
Diametru de prindere, pe partea mașinii12,7mm
D4
Ajustabilitate0
D6
Turație, maximă230001/min
D7
Masă (greutate)0,214kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.4°
E5
Adâncimea de plonjare, max.1,1mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință5
F22
Număr de muchii așchietoare active, pe partea frontală5
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level5
G13
Număr de plăcuțe amovibile poziția A5
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF4042.UB13.038.Z05.11
J22
Codificare produs190
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$AD1204**3R*****
J6
Codare loc de separare pe partea mașiniiFDA12R5000$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.11,7mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12R5000$$$$
CICT
Cutting item count5
CICT (F)
Număr de plăcuțe amovibile poziția A5
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine sideR
CWX
Lățime maximă de așchieremmmm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii500
DC
Diametru muchie așchietoare 1 (diametru nominal)38,1mm
DCX
Diametru muchie așchietoare 238,1mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LF
Lungime funcțională40mm
NOI
Număr de posibilități de utilizare100
OAL
Cantitate rezerve de reascuțire40mm
OHX
Lungime în consolă40mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.4°
RPMX
Turație, maximă230001/min
SC
Insert shape codeA
TSYC
Identificator imagineF4042-UB1-AD1204
ULDR
Usable length diameter ratio1,512
WT
Masă (greutate)0,214kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală5
ZEFP
Număr de muchii așchietoare active, pe circumferință5

Descriere

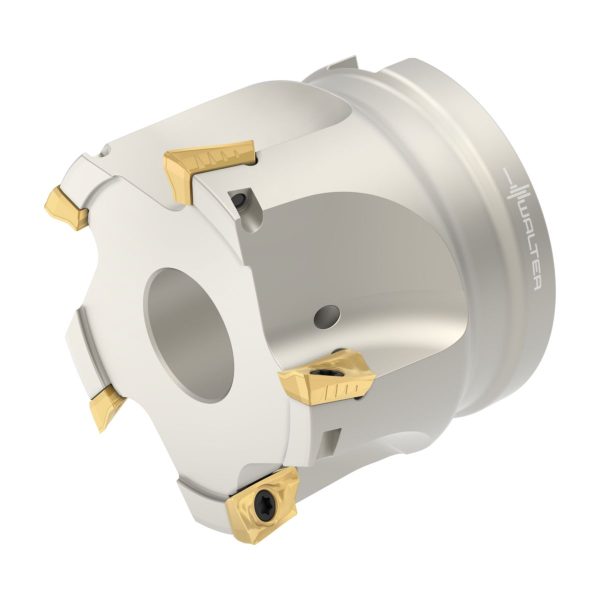

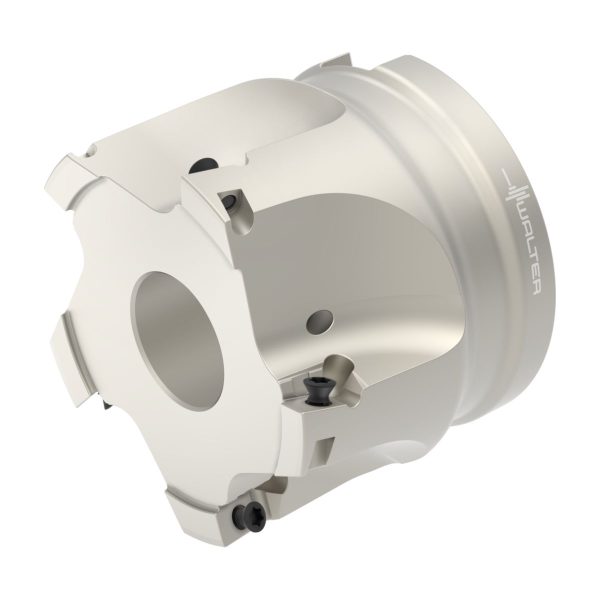

Freze cilindro-frontale F4042 • Xtra·tec® • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • inch • AD .. 1204 .. • Dc=38mm • Z=5

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,461inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală5
D<sub>c</sub>Diametrul muchiei așchietoare1,5inch
d<sub>1</sub>Diametrul de îmbinare0,5inch
l<sub>4</sub>Lungimea maximă în consolă1,575inch
CodificareCodificare sculăF4042.UB13.038.Z05.11
TipPlăcuțe amovibile posibileAD .. 1204 .. R
GreutateGreutatea0,472lbs
ZNumărul de dinți5
